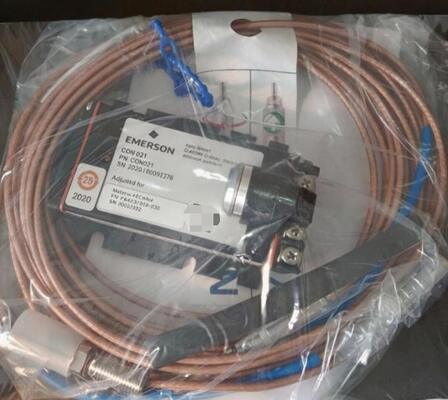

EPRO PR6423/10R-030 Sensor voor wervelstroom voor schachttrillingen en positiebewaking

De EPRO PR6423/10R-030 is een 8 mm eddy current sensor ontworpen voor contactloze meting van schachttrillingen en -positie in roterende industriële machines. Het wordt gebruikt in bewakingssystemen voor stoomturbines, gasturbines, compressoren, pompen en generatoren, waar veranderingen in de schachtbeweging nuttige informatie kunnen verschaffen over de machineconditie.

De sensor werkt door de spleet tussen zijn punt en een metalen schacht te meten. Wanneer de schacht beweegt, verandert de spleet, en het sensorsysteem zet deze verandering om in een elektrisch signaal. Een compatibele signaalomvormer verwerkt vervolgens het signaal voor gebruik door het machinebewakingssysteem. Hierdoor kan schachtbeweging worden gemeten zonder fysiek contact met het roterende deel.

De PR6423-serie heeft een nominale gevoeligheid van 8 V/mm, een 2 mm lineair meetbereik en een frequentierespons van DC tot 20 kHz (-3 dB). Deze functies ondersteunen zowel de meting van de schachtpositie als de dynamische trillingsbewaking. De serie is ook ontworpen voor veeleisende industriële omstandigheden, met een roestvrijstalen behuizing en een IP66-beschermingsgraad.

De 10R-versie maakt gebruik van een omgekeerd montageontwerp, wat nuttig kan zijn wanneer de sonde vanaf de achterkant van een montagepunt moet worden geïnstalleerd. Deze opstelling geeft ingenieurs een extra optie wanneer de ruimte rond een lagerhuis beperkt is of de toegang vanaf de voorkant moeilijk is.

De 8 mm detectiepunt is ontworpen voor schachtmeting in roterende industriële machines. De nominale gevoeligheid van 8 V/mm bepaalt hoe de output verandert naarmate de spleet tussen de sonde en het doel verandert. Dit helpt ingenieurs de meet schaal in te stellen en de verplaatsingsgegevens correct te interpreteren.

De gepubliceerde specificatie van de PR6423-serie geeft een lineair meetbereik van 2 mm en een initiële luchtspleet van 0.5 mm. Een correcte spleetinstelling is belangrijk omdat opereren buiten het lineaire bereik kan leiden tot onnauwkeurige metingen of verlies van bruikbare meetgegevens.

De PR6423/10R-030 maakt gebruik van een omgekeerde montageopstelling. Dit kan helpen wanneer de montage locatie geen gemakkelijke toegang vanaf de voorkant toestaat of wanneer de sonde door een specifieke opening in het lagerhuis moet worden gemonteerd.

Vóór installatie moeten ingenieurs de montage schroefdraad, beschikbare ruimte, sonde positie en kabel route bevestigen. De omgekeerde montage structuur moet overeenkomen met de werkelijke installatie tekening in plaats van alleen te worden geselecteerd omdat de sonde diameter gelijk is aan het originele onderdeel.

1. Stel de sonde spleet zorgvuldig in.
   De gepubliceerde gegevens van de PR6423-serie geven een initiële luchtspleet van 0.5 mm en een lineair meetbereik van 2 mm. De correcte installatie spleet moet worden ingesteld volgens de instructies van de fabrikant en de aangesloten omvormer. Stel de spleet niet alleen op het oog in wanneer een gedefinieerde spannings- of kalibratiemethode beschikbaar is.
2. Controleer het schachtmateriaal en het oppervlak.
   Het standaard kalibratiedoel dat is gespecificeerd voor de PR6423-serie is ferromagnetisch staal, zoals 42CrMo4 / AISI 4140. Verschillende doelmaterialen of oppervlaktecondities kunnen de sensorrespons veranderen. Als het werkelijke schachtmateriaal afwijkt van het standaard doel, bevestig dan de compatibiliteit voordat u de metingen gebruikt voor beschermings- of onderhoudsbeslissingen.
3. Koppel de sonde aan de juiste omvormer.
   De PR6423 is onderdeel van een meetsysteem en moet worden aangesloten op een compatibele signaalomvormer. Bij het vervangen van een sonde, controleer het volledige modelnummer, montage type, kabel configuratie, connector en omvormer model. Een sonde die mechanisch past, is mogelijk nog steeds ongeschikt als de elektrische configuratie niet overeenkomt met het geïnstalleerde systeem.

• Azië-Pacific: China, Zuid-Korea, Japan, India, Zuidoost-Azië
• Midden-Oosten: Saoedi-Arabië, VAE, Qatar
• Noord-Amerika: Verenigde Staten, Canada
• Europa: Duitsland, Verenigd Koninkrijk, Frankrijk, Rusland, Turkije
• Latijns-Amerika: Brazilië, Argentinië, Mexico

• Online beschermingssystemen voor roterende machines
• Trillings- en schachtpositiebewaking
• Veiligheidstoezicht op stoomturbines en compressoren
• Conditiebewaking van grote ventilatoren, generatoren en hogesnelheidspompen
• Olie- en gasinstallaties
• Chemische verwerkingsinstallaties
• Energieopwekkingsinstallaties
• Metaalverwerkings- en kolen-chemische fabrieken

Bij een typische compressor onderhoudstaak kan een schachttrillingskanaal een vervangende sonde nodig hebben na een storing die tijdens inspectie is gevonden. Het onderhoudsteam controleert de montage opstelling, kabelverbinding, omvormer model en initiële spleet van de bestaande sonde voordat een vervanging wordt gekozen.

Waar de installatie de omgekeerde montage PR6423/10R-030 vereist, helpt het matchen van de volledige configuratie bij het herstellen van de oorspronkelijke meetopstelling. Na installatie verifieert het team de sonde spleet en signaal output voordat het bewakingskanaal weer in gebruik wordt genomen.
