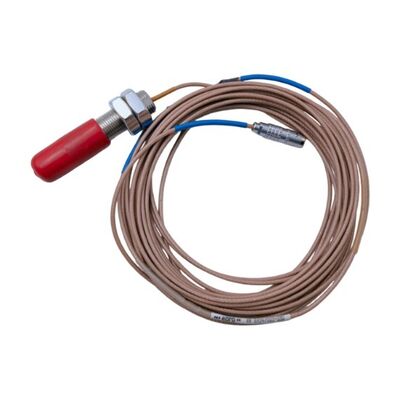

EPRO PR6424/003-030 Eddy Current Sensor voor Grote As Trillingen en Positiebewaking

De EPRO PR6424/003-030 is een contactloze eddy current sensor ontworpen om as trillingen, axiale positie en andere bewegingen in grote roterende machines te meten. Het wordt gebruikt in machinebewakingssystemen voor apparatuur zoals stoomturbines, gasturbines, compressoren, pompen en generatoren.

In tegenstelling tot een contact sensor, meet de PR6424 de spleet tussen de punt van de probe en een metalen as zonder het roterende oppervlak aan te raken. Naarmate de as beweegt, verandert de spleet en zet het sensorsysteem deze verandering om in een elektrisch signaal. Het signaal kan vervolgens worden gebruikt door een compatibel bewakingssysteem om de asbeweging te volgen en veranderingen in de machineconditie te detecteren.

De PR6424 gebruikt een 16 mm probe tip en heeft een nominale gevoeligheid van 4 V/mm met een lineariteitsfout van niet meer dan ±1,5%. Het statische meetbereik is ±2,0 mm, en de frequentierespons strekt zich uit van DC tot 20 kHz bij het -3 dB punt. Deze kenmerken maken het geschikt voor toepassingen die zowel aspositiegegevens als dynamische trillingsmetingen vereisen.

Voor onderhouds- en vervangingswerkzaamheden is het volledige modelnummer van belang. De probe moet worden gematcht met de juiste signaalomvormer, kabelconfiguratie en doelmateriaal om de vereiste meetprestaties te behouden.

De 16 mm probe tip is ontworpen voor het meten van asbewegingen op grote roterende apparatuur. De gepubliceerde gevoeligheid is 4 V/mm (101,6 mV/mil), met een lineariteitsfout van niet meer dan ±1,5%. Deze gedefinieerde outputrespons helpt het bewakingssysteem om gemeten spleetveranderingen om te zetten in verplaatsingswaarden.

Voor nauwkeurige resultaten moet de probe met de juiste spleet worden geïnstalleerd en worden gebruikt met de bijpassende signaalomvormer. Het doeloppervlak en het asmateriaal moeten ook voldoen aan de gespecificeerde vereisten van de sensor.

De PR6424 heeft een gespecificeerde frequentierespons van DC tot 20 kHz (-3 dB). De DC-respons ondersteunt de meting van langzame positieveranderingen, terwijl het bredere frequentiebereik het systeem in staat stelt snellere asbewegingen vast te leggen binnen de grenzen van de complete meetketen.

Dit is nuttig wanneer één bewakingsopstelling zowel veranderingen in de aspositie als dynamische trillingen moet observeren. De werkelijke systeemprestaties zijn nog steeds afhankelijk van de omvormer, installatie, doel en bewakingsapparatuur.

1. Stel de juiste probe spleet in vóór ingebruikname. De probe spleet beïnvloedt het werkpunt van het meetsysteem. Stel de spleet in volgens de installatie-instructies van de fabrikant en de specificatie van de bijpassende omvormer. Ga er niet van uit dat een willekeurige initiële spleet het opgegeven lineaire bereik zal bieden. Controleer na installatie de output en bevestig dat deze binnen het verwachte werkingsbereik valt.
2. Controleer het asmateriaal en de oppervlakteconditie. De gepubliceerde PR6424 specificatie gebruikt ferromagnetisch staal als standaard doelmateriaal. Verschillen in doelmateriaal, oppervlakteconditie of geometrie kunnen de relatie tussen spleet en output beïnvloeden. Als het asmateriaal afwijkt van het gespecificeerde doel, bevestig dan dat het systeem geschikt is voordat u op de metingen vertrouwt.
3. Match de probe, kabel en omvormer. De PR6424 moet worden gebruikt met een compatibele signaalomvormer en de juiste kabelconfiguratie. Bij het vervangen van een geïnstalleerde sensor, controleer het volledige onderdeelnummer, de kabellengte, het connectortype, de montageafmetingen en het model van de omvormer. Een probe die in het montagegat past, is niet automatisch een elektrische match voor het bestaande meetsysteem.

• Azië-Pacific: China, Zuid-Korea, Japan, India, Zuidoost-Azië
• Midden-Oosten: Saoedi-Arabië, VAE, Qatar
• Noord-Amerika: Verenigde Staten, Canada
• Europa: Duitsland, Verenigd Koninkrijk, Frankrijk, Rusland, Turkije
• Latijns-Amerika: Brazilië, Argentinië, Mexico

• Online beveiligingssystemen voor roterende machines
• Trillings- en aspositiebewaking
• Veiligheidstoezicht op stoomturbines en compressoren
• Conditiebewaking van grote ventilatoren, generatoren en hogesnelheidspompen
• Olie- en gasinstallaties
• Chemische verwerkingsinstallaties
• Energieopwekkingsinstallaties
• Metaalverwerkings- en kolenchemische installaties

Bij een typische turbineonderhoudstaak kan een asverplaatsingskanaal een vervangende sensor nodig hebben na een storing die is vastgesteld tijdens een geplande inspectie. Het onderhoudsteam controleert het originele model, de probeafmetingen, de montagedraad, de kabelconfiguratie en de aangesloten omvormer voordat een vervanging wordt geselecteerd.

Waar de installatie de PR6424/003-030 vereist, helpt het matchen van de volledige configuratie bij het herstellen van de originele meetketen. Na installatie controleert het team de probe spleet en verifieert het signaal voordat het bewakingskanaal weer in gebruik wordt genomen.

• Export naar 40+ landen
• Volledige after-sales service
• Stabiele toeleveringsketen die continue beschikbaarheid garandeert
• Ondersteuning voor COO, COC en CQ certificering
• Snelle offerte respons
