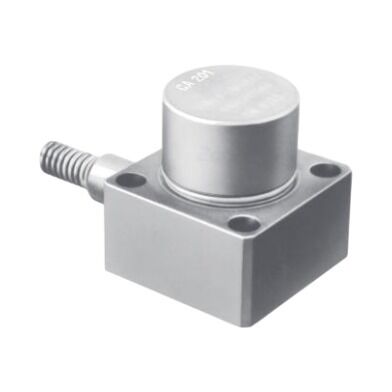

CA201 114-201-000-222 Piezo-elektrische versnellingsmeter voor industriële trillingsbewaking
| Plaats van herkomst | ons |
|---|---|
| Merknaam | Proximity Sensor |
| Certificering | COO ,COC ,CQ |
| Modelnummer | CA201 114-201-000-222 |
| Document | CA201 144-201-000-222 Datas...et.pdf |
| Min. bestelaantal | 1 |
| Prijs | $5999 |
| Levertijd | 5-7 dagen |
| Betalingscondities | T/T |
| Levering vermogen | 999 |
Productdetails
| merk | Proximiteitssensor | Modelnummer | CA201 114-201-000-222 |
|---|---|---|---|
| Functie | GOED | Voorwaarde | nieuw |
| Garantie | 1 jaar | ||
| Markeren | CA201 Piezo-elektrische versnellingsmeter,industriële trillingsbewakingsaccelerometer,PLC-trillingscontrole sensor |
||
Productomschrijving
Productoverzicht
DeCA201 114-201-000-222is een piezo-elektrische versnellingsmeter die is ontworpen voor het meten van trillingen op industriële machines.Het omzet machinebeweging in een elektrisch ladingssignaal dat kan worden verwerkt door een geschikte ladingversterker en monitoringssysteemHet is bestemd voor continu gebruik op apparatuur waarbij trillingsgegevens onderhoudsteams helpen de toestand van de machine te controleren en wijzigingen in de werking te identificeren.
De CA201 gebruikt eenmet een diameter van niet meer dan 50 mm,Dit ontwerp helpt het effect van trillingen op de sensorbasis te verminderen, zodat de uitgang de trillingen op het meetpunt beter kan weergeven.100 pC/g ± 5% bij 120 Hz, waardoor de ingenieurs een duidelijke referentie hebben bij het koppelen van de sensor aan de signaalconditionaire apparatuur.
De sensor is voorzien van een gelaste behuizing van roestvrij staal en een integrale kabel die wordt beschermd door een metalen flexibele buis.met inbegrip van warmte blootgestelde apparatuurAfhankelijk van de exacte versie is de CA201-familie beschikbaar voor verschillende temperatuurbereiken en kan de goedkeuring voor gebruik in explosieve gebieden omvatten.De precieze bestelcode en de certificering daarvan moeten altijd worden gecontroleerd vóór de installatie.
Belangrijkste technische parameters
100 pC/g Gevoeligheid voor duidelijke signaalschaling
De nominale gevoeligheid van100 pC/g ± 5% bij 120 Hzdefinieert de relatie tussen de gemeten versnelling en de door de sensor geproduceerde lading.Dit helpt ingenieurs bij het opzetten van de juiste signaalconditionaire apparatuur en bij het consistent vergelijken van metingenAangezien de uitgang een ladingssignaal is, moeten ook het invoertype en de kabelopstelling van de aangesloten ladingsversterker geschikt zijn.
Metalen behuizing en beschermde integrale kabel
De geïntegreerde kabel is beschermd door een metalen flexibele buis, die de sensorelementen beschermt tegen vocht en corrosie.vermindering van het risico op schade tijdens normaal industriële gebruikEen correcte routing van de kabels en een veilige montage blijven belangrijk, vooral wanneer de sensor wordt blootgesteld aan hitte, beweging of herhaalde onderhoudswerkzaamheden.
Technische specificaties
| Modelnummer | CA201 114-201-000-222 |
|---|---|
| Andere modellen | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Foto's van producten
Ingenieursadviezen
- Vergelijk de sensor met de signaalconditionaire apparatuur.De CA201 produceert een ladingsuitgang en gebruikt niet dezelfde invoerregeling als elke spannings-uitgangsversnellingsmeter.Bevestig dat de aangesloten lading versterker ondersteunt de gevoeligheid van de sensor en de kabel configuratieHet frequentiebereik van het volledige meetsysteem is ook afhankelijk van de aangesloten conditioner.
- Controleer het bevestigingsoppervlak en de bevestigingsmethode.In de gepubliceerde CA201-gegevens worden vier M6 × 35 Allen-schroeven met veerwielen en een nominale schroefmoment van15 NmEen los montagegewricht of een oneven oppervlak kan de manier waarop trillingen het detectieelement bereiken en de metingen beïnvloeden, veranderen.Volg de producttekening en de procedure voor het plaatsen van het product bij de voorbereiding van het montagepunt.
- Bevestig de temperatuur en de kabelconfiguratie.Controleer het volledige onderdeelnummer, de lengte van de kabel, de bescherming van de kabel en eventuele goedkeuring voor gevaarlijke gebieden van de sensor vóór vervanging.Veronderstel niet dat alle CA201-versies dezelfde temperatuurcategorie of -certificering hebben.
Wereldwijde toepassingen
- Azië-PacificChina, Zuid-Korea, Japan, India, Zuidoost-Azië
- Midden-Oosten:Saoedi-Arabië, VAE, Qatar
- Noord-Amerika:Verenigde Staten, Canada
- Europa:Duitsland, Verenigd Koninkrijk, Frankrijk, Rusland, Turkije
- Latijns-Amerika:Brazilië, Argentinië, Mexico
Typische toepassingen
- Online-beschermingssystemen voor roterende machines
- Monitoring van trillingen en van de positie van de as
- Toezicht op de veiligheid van stoomturbines en compressoren
- Bewaking van de toestand van grote ventilator, generator en hogesnelheidspomp
- Olie- en gasfaciliteiten
- Chemische verwerkingsinstallaties
- Elektriciteitsproductie-installaties
- Metalenverwerkende en kolenchemische installaties
Project case study
Bij een typische onderhoudsopdracht van een compressor kan het nodig zijn om een versnellingsmeter te vervangen nadat de kabel of de behuizing is beschadigd.Het team controleert de gevoeligheid van de oorspronkelijke sensor., laad-uitgangsvereiste, montagewijze en temperatuurclassificatie. Een correct afgestemde CA201 kan vervolgens worden aangesloten op de bestaande compatibele signaalconditioneringsapparatuur,het mogelijk maken de trillingsmetingen te hervatten zonder het ontwerp van het bewakingssysteem te veranderen.
Onze voordelen
- Export naar meer dan 40 landen
- Volledige dienst na verkoop
- Een stabiele toeleveringsketen die een continue beschikbaarheid garandeert
- Ondersteuning van de certificering van COO, COC en CQ
- Snelle reactie op offertes
Vaak gestelde vragen
1. Welk soort output biedt de CA201?
De CA201 geeft eenlaadvermogenHet apparaat moet worden aangesloten op een geschikte ladingversterker of een compatibel signaalconditioneerapparaat voordat het signaal door het bewakingssysteem wordt gebruikt.
2. Wat is de nominale gevoeligheid van de CA201?
De gepubliceerde CA201-specificatie geeft100 pC/g ± 5% bij 120 HzDeze waarde wordt gebruikt bij het koppelen van de sensor aan de signaalconditioner en het instellen van de meetschaal.
3Wat is het frequentiebereik dat de CA201 kan meten?
In de gepubliceerde specificatie wordt een reactie van0.5 Hz tot 3000 Hz binnen ±5%, met een respons van ±10% van 3 kHz tot 4,5 kHz. De lagere afsluitfrequentie van het complete systeem is afhankelijk van de aangesloten signaalconditioner.
4Kan de CA201 werken bij +260 °C?
Geselecteerde CA201-versies zijn gespecificeerd voor temperaturen tot+260 °C. Andere versies hebben lagere grenzen, waaronder versies die bestemd zijn voor specifieke toepassingen in gevaarlijke gebieden. Controleer altijd de exacte versie en de temperatuur van de kabel vóór gebruik.
5. Wat moet worden gecontroleerd voordat een bestaande CA201 wordt vervangen?
Bevestig het volledige onderdeelnummer, de gevoeligheid, de compatibiliteit van lading-uitgang, de kabellengte, de montage, het temperatuurbereik en de vereiste goedkeuringen.Deze details zijn van belang omdat twee sensoren uit dezelfde productfamilie mogelijk niet dezelfde kabel of omgevingsconfiguratie hebben.
Beschikbare voorraden
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Installatievereisten
- Professionele installatie vereist voor optimale prestaties en veiligheid
- Zorg voor een goede montage en voldoende ventilatie
- Voldoen aan alle toepasselijke elektrische veiligheidsnormen
