TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 Eddy-stroom nabijheidstransducer | Contactloze asvibratie- en verplaatsingsmeting voor roterende machines
| Plaats van herkomst | ons |
|---|---|
| Merknaam | Proximity Sensor |
| Certificering | COO ,COC ,CQ |
| Modelnummer | TQ402 111‑402‑000‑013 A2‑B1‑C072‑D000‑E015‑F0‑G100‑H10 |
| Document | TQ402-TQ412-EA402-IQS450.pdf |
| Min. bestelaantal | 1 |
| Prijs | $3000 |
| Levertijd | 5-7 dagen |
| Betalingscondities | T/T |
| Levering vermogen | 999 |
Productdetails
| Merk | Proximiteitssensor | Modelnummer | TQ402 111‑402‑000‑013 A1‑B1‑C100‑D040‑E100‑F2‑G100‑H10 |
|---|---|---|---|
| Functie | Goed | Voorwaarde | Nieuw |
| Garantie | 1 jaar | ||
| Markeren | Eddy-stroom nabijheidstransducer voor roterende machines,Contactloze asvibratiesensor,Verplaatsingsmeettransducer met garantie |
||
Productomschrijving
TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 Eddy‐Current Proximity Transducer
De TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 is gebouwd voor een hoge betrouwbaarheid van de toestand van turbomachinerie die voldoet aan de API 670-norm.Het vangt kleine fysieke veranderingen op roterende as oppervlakken en zendt impedantie-variatie signalen via een overeenkomstige verlengkabel naar signaal conditioner. Veel kostbare installatieonderbrekingen worden veroorzaakt door onopgemerkte subtiele asvibraties en stuwkrachtverschuiving.Deze transducer levert stabiele ruwe sensorgegevens voor de reguliere machineschutterrekken.Het ondersteunt betrouwbare monitoring van activa voor energie- en petrochemische installaties en voor de zware industrie.
Productoverzicht
TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 is een standaardop te monteren nabijheidsomvormer.axiale stuwkrachtverschuiving en impulssignalen voor de sleutelfase van roterende assenHet heeft een roestvrijstalen behuizing, een hoogtemperatuur Torlon-sondepunt, een FEP-gehechte coaxiale integrale kabel met een beweegbare BOA-kabelbeschermingsstructuur.Het moet worden gekoppeld aan een overeenkomstige ondersteunende verlengkabel en een compatibele signaalconditioner., en verbinding maken met het overeenkomstige bewakingsrack om de volledige loop te meten en de machine te beschermen.
Belangrijkste technische parameters
- Frequentiereactie DC‐20 kHz (-3 dB):Dekt lage-frequente statische verplaatsing en hoge-frequente dynamische trillingen, vangt snelle tijdelijke schachtveranderingen vast voor veiligheidsvergrendeling van de turbomachine.
- Werktemperatuur van de sonde: -40 °C ~ +180 °C:De punt van de sonde verdraagt een hoge temperatuur in de behuizing, behoudt een stabiele prestatie onder olie-nevel en harde industriële werkomstandigheden.
- Voldoet aan de industriële specificatie API 670:Voldoet aan de wereldwijde eisen voor de bescherming van turbomachinerieën, garandeert hardwareverwisselbaarheid voor de retrofit op het terrein en vervanging van onderdelen.
Toepassingsvoordelen
- Niet-contactsignaalverwerving:Geen fysiek contact met de roterende as, geen mechanische slijtage, geschikt voor 24/7 online conditiemonitoring op lange termijn.
- Vroeg stadium foutopsporing:Biedt originele sensorgegevens voor astrillingen, stuwkrachtverplaatsing en sleutelfase-meting, helpt bij het identificeren van rotor onevenwichtigheden en lagerafbraak voorafgaand aan ernstige storingen.
- Flexibel systeemmatching:Werkt met een overeenkomstige verlengkabel en ondersteunende signaalconditioner, compatibel met het reguliere monitoringplatform; handige vervanging van onderdelen en vernieuwing van het systeem ter plaatse.
- Ondersteunt predictief onderhoud:Levert betrouwbare ruwe meetgegevens voor de trendanalyse van apparatuur, vermindert effectief de risico's van ongeplande stilstand van de installatie.
Technische specificaties
| Modelnummer | TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 |
|---|---|
| Andere modellen | TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 CA202 144-202-000-205 |

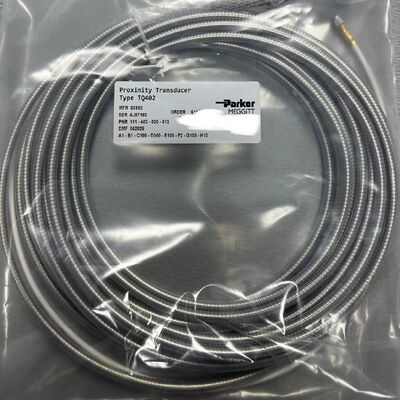

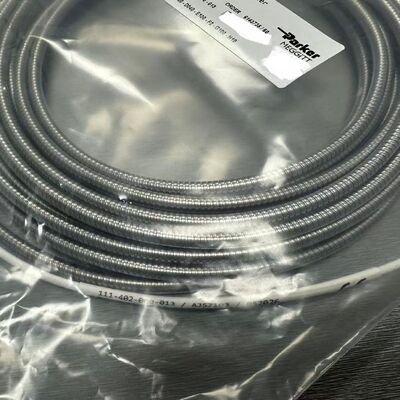

Foto's van producten
Ingenieursadviezen
Our field engineer reminds you that TQ402 111‑402‑000‑013 A1‑B1‑C100‑D040‑E100‑F2‑G100‑H10 must be deployed with matched extension cable and supporting signal conditioner of correct total‑system lengthEen ongepaste hardwarecombinatie zal leiden tot permanente meetverschuiving.Het systeem moet worden geconfigureerd met een vergroting van het vermogen van de vergroting van het vermogen van de vergroting..
Wereldwijde toepassingen
Azië-Pacific
China, Zuid-Korea, Japan, India, Zuidoost-Azië
Midden-Oosten:
Saoedi-Arabië, VAE, Qatar
Noord-Amerika:
Verenigde Staten, Canada
Europa:
Duitsland, Verenigd Koninkrijk, Frankrijk, Rusland, Turkije
Latijns-Amerika:
Brazilië, Argentinië, Mexico
Typische toepassingen
- Online-beschermingssystemen voor roterende machines
- Monitoring van trillingen en van de positie van de as
- Toezicht op de veiligheid van stoomturbines en compressoren
- Bewaking van de toestand van grote ventilator, generator en hogesnelheidspomp
- Olie- en gasfaciliteiten
- Chemische verwerkingsinstallaties
- Elektriciteitsproductie-installaties
- Metalenverwerkende en kolenchemische installaties
Project case study
De TQ402-proximiteitsomvormer werd in 2025 geïnstalleerd op een 22 MW-centrifugecompressor in een petrochemische fabriek in Thailand.het voert de trillingen van de as en de aandrijflijnsignalen naar het bewakingsrackTijdens 12 maanden aanhoudende werking leverde het gestage ruwe signalen en vangde het een subtiele trillingsanomalie vast.
Onze voordelen
- Export naar meer dan 40 landen
- Volledige dienst na verkoop
- Een stabiele toeleveringsketen die een continue beschikbaarheid garandeert
- Ondersteuning van de certificering van COO, COC en CQ
- Snelle reactie op offertes
Vaak gestelde vragen
Q1: Kan TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 zelfstandig werken?
A1: Nee, het is alleen de nabijheidssensor. Het heeft een bijpassende verlengkabel en een ondersteunende signaalconditioner nodig.Volledige meet- en alarmmogelijkheden kunnen alleen worden bereikt na aansluiting op het bewakingsrack.
V2: Welke factoren leiden tot abnormale meetwaarden voor deze omvormer?
A2: Veel voorkomende oorzaken zijn onder meer een onjuiste ruimte tussen de installatie van de sonde en het doel, een ongelijke totale kabellengte van het systeem, kabelbeschadiging, sterke elektromagnetische interferentie in de omgeving.Na vervanging van de hardware is een volledige inspectie en een kalibratie van de spleten vereist..
V3: Is het aanvaardbaar om deze transducer te koppelen aan signaalconditioners van andere series?
A3: Niet aanbevolen. Voor nauwkeurige meting en stabiele prestaties moet u een volledige set van overeenkomstige meetluscomponenten gebruiken.
Beschikbare voorraden
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Installatievereisten
- Professionele installatie vereist voor optimale prestaties en veiligheid
- Zorg voor een goede montage en voldoende ventilatie
- Voldoen aan alle toepasselijke elektrische veiligheidsnormen
