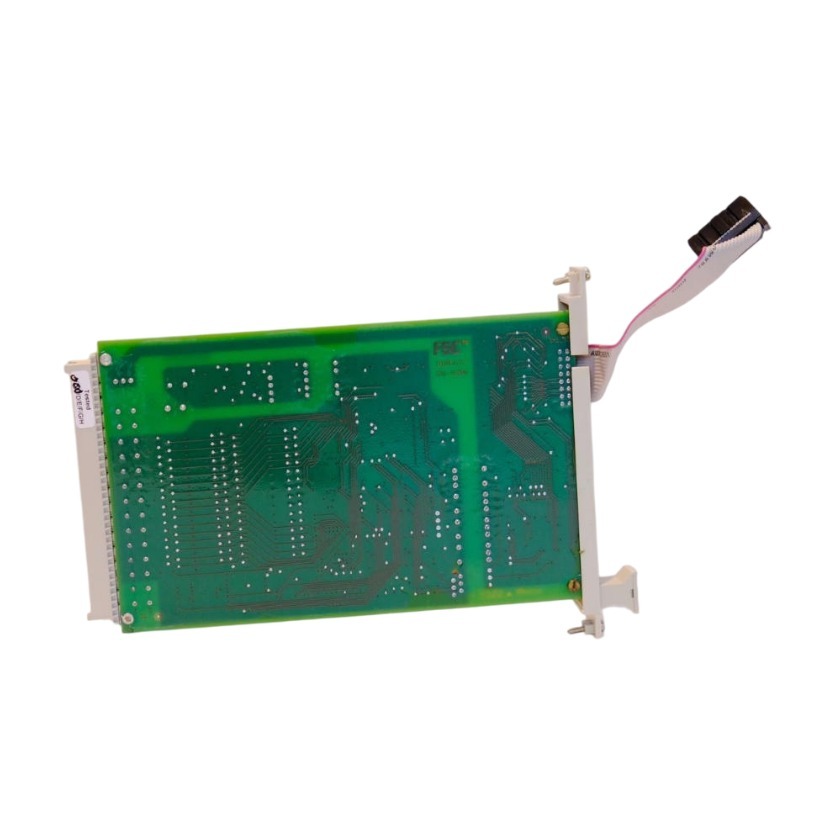

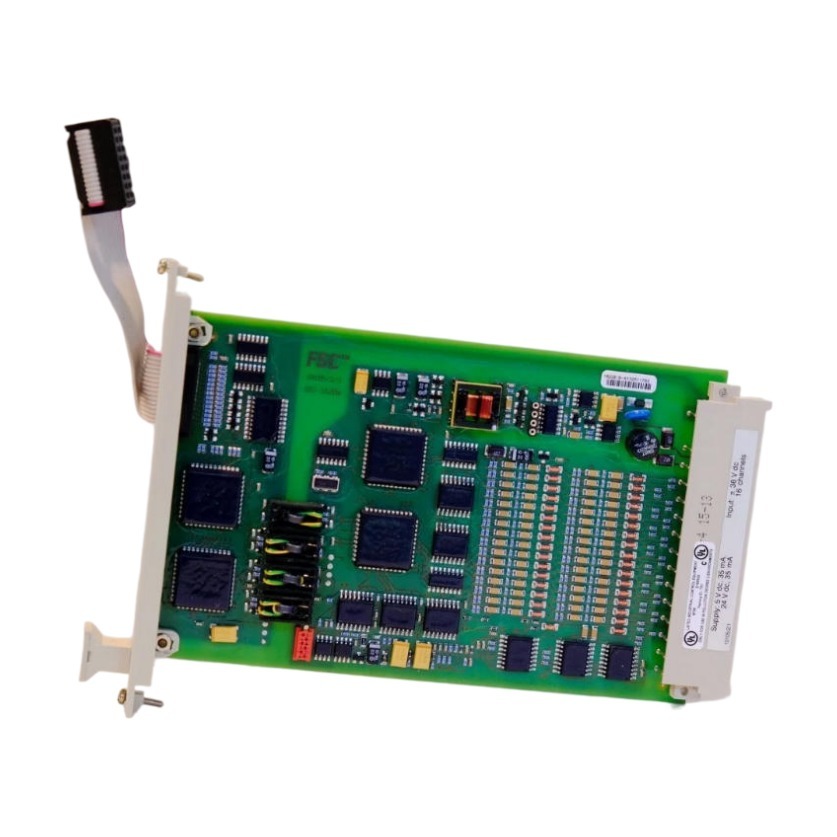

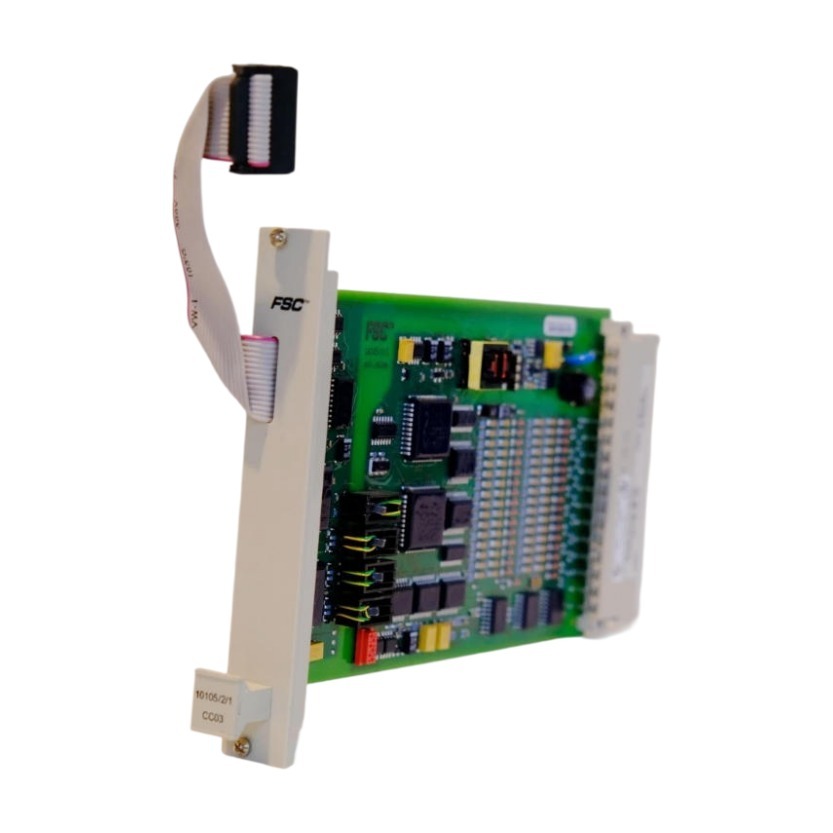

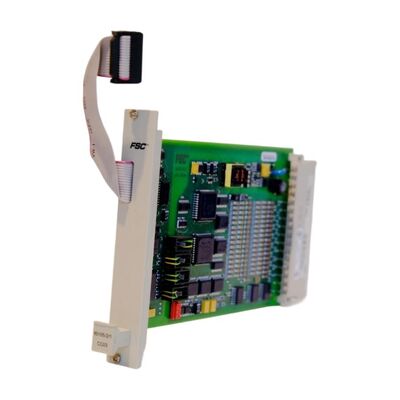

10105/2/1 Fail-safe analoge ingangsmodule met hoge dichtheid

De 10105/2/1 is een fail-safe high-density analoge invoermodule ontworpen voor FSC-veiligheidscontrolesystemen. Het biedt 16 analoge invoerkanalen met een 0-4,1 V ingangsbereik, waardoor meerdere analoge veldignalen binnen één module kunnen worden verkregen. De module biedt ook een externe spanningsuitlezingingang voor systeemmonitoring.

De module is ontworpen om geconverteerde analoge signalen te ontvangen. Veld 0-20 mA signalen kunnen worden geconverteerd voor gebruik met de module via een FTA-T-14 veldterminatie-assemblage of de 10105/A/1 analoge invoerconversiemodule. Signalen van apparaten zoals thermokoppels of PT-100 sensoren vereisen eveneens geschikte conversie naar het vereiste stroomsignaal voordat ze worden aangesloten.

Met zijn 16-kanaals ontwerp, fail-safe invoerarchitectuur en ingebouwde diagnostische functies, biedt de 10105/2/1 een gecentraliseerde oplossing voor analoge signaalacquisitie in gevestigde veiligheidscontrolesystemen.

Voor Multi-Kanaals Analoge Signaalacquisitie: De 16-kanaals configuratie maakt het mogelijk om meerdere analoge procesignalen via één module te verzamelen. Dit kan de I/O-regeling vereenvoudigen waar meerdere meetpunten binnen hetzelfde veiligheidscontrolesysteem moeten worden gemonitord.

Voor Veiligheidsgerichte Analoge Monitoring: Het fail-safe invoerontwerp van de module en de door het systeem gecontroleerde zelftests ondersteunen veiligheidsgerelateerde analoge signaalacquisitie. De zelftest omvat absolute nauwkeurigheid, volledige conversie, kanaalkruisspraak, ingangsfilters en interne voedingsspanningen, wat diagnostische dekking biedt voor de invoermodule.

• 16-Kanaals Analoge Invoer: Biedt 16 analoge invoerkanalen met een 0-4,1 V ingangsbereik, waardoor meerdere analoge signalen via één module kunnen worden verzameld en de I/O-regeling in FSC-systemen wordt vereenvoudigd.
• Fail-Safe Signaalmonitoring: Combineert een fail-safe invoerontwerp met ingebouwde diagnostische functies, waaronder controles op signaalnauwkeurigheid, volledige conversie en kanaalkruisspraak, waardoor ingenieurs de status van de analoge invoersectie kunnen monitoren.

• Azië-Pacific: China, Zuid-Korea, Japan, India, Zuidoost-Azië
• Midden-Oosten: Saoedi-Arabië, VAE, Qatar
• Noord-Amerika: Verenigde Staten, Canada
• Europa: Duitsland, Verenigd Koninkrijk, Frankrijk, Rusland, Turkije
• Latijns-Amerika: Brazilië, Argentinië, Mexico

• Fail Safe Control (FSC) systemen
• Safety Instrumented Systems
• Industriële procesveiligheid
• Noodafsluittoepassingen
• Olie- en gasfaciliteiten
• Chemische verwerkingsinstallaties
• Energieopwekkingsfaciliteiten
• Onderhoud van bestaande veiligheidscontrolesystemen
• Ondersteuning van de levenscyclus van bestaande controlesystemen

Een gevestigd veiligheidscontrolesysteem vereiste vervanging van een high-density analoge invoermodule tijdens gepland onderhoud. De 10105/2/1 werd geselecteerd om de bestaande 16-kanaals analoge invoerarchitectuur te behouden, terwijl de geïnstalleerde signaalconversie-regeling werd behouden om het vereiste ingangsniveau voor de module te leveren.

• Export naar 40+ landen
• Volledige after-sales service
• Stabiele toeleveringsketen om continue levering te garanderen
• COO, COC en CQ ondersteuning
• Snelle offerte-reactie

Wat is het ingangsbereik van de 10105/2/1?
De module heeft een 0-4,1 V analoge ingangsbereik en een ingangsweerstand groter dan 1 MΩ.

Kan een 0-20 mA signaal rechtstreeks op de module worden aangesloten?
Nee. Een 0-20 mA veldsignaal moet worden geconverteerd naar een geschikt signaalniveau via een FTA-T-14 of 10105/A/1 conversie-regeling voordat het wordt aangesloten op de 10105/2/1.

Hoeveel analoge ingangen biedt de module?
De 10105/2/1 biedt 16 analoge invoerkanalen. Het bevat ook een externe spanningsuitlezingingang.

Wat dekt de zelftest van de module?
De zelftest omvat absolute nauwkeurigheid, volledige conversie, kruisspraak tussen ingangen, kanaalingangsfilters en interne voedingsspanningen.
