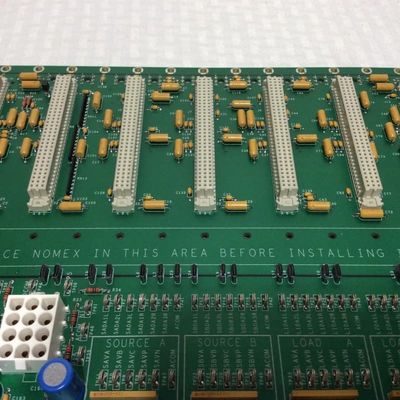

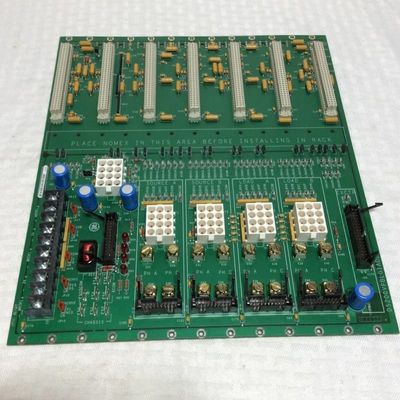

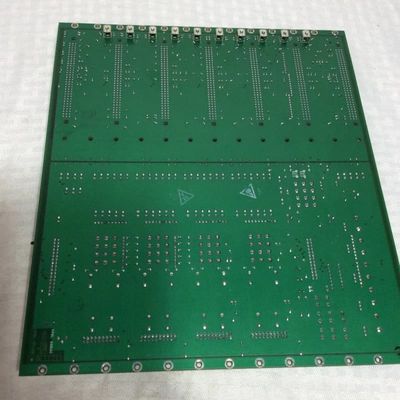

GE DS200VPBLG1ADD VME Backplane Board voor LCI-serie met 330mm lengte, 100mm breedte en 200mm hoogte

GE DS200VPBLG1ADD VME Backplane Board

Productbeschrijving:

De GE DS200VPBLG1ADD is een gespecialiseerde VME Backplane Board, exclusief ontworpen voor de Load Commutated Inverter (LCI) serie, en dient als de centrale verbindingshub voor de J2 en J3 secties van de card cage van de LCI-apparatuur. De primaire rol is het mogelijk maken van naadloze signaaloverdracht, stabiele stroomverdeling en modulaire integratie van kritieke LCI-componenten, waardoor het onmisbaar is voor het handhaven van de betrouwbaarheid en efficiëntie van LCI-systemen in industriële toepassingen zoals motoraandrijvingen of grid-connected omvormers.

Een bepalend kenmerk is de meerlaagse architectuur, die analoge en digitale voedingsvlakken fysiek scheidt. Dit ontwerp minimaliseert elektromagnetische interferentie (EMI) tussen gevoelige analoge signalen en snelle digitale signalen, waardoor de signaalintegriteit behouden blijft en een consistente stroomtoevoer wordt gegarandeerd - cruciaal voor precieze LCI-besturing. Elke sleuf op de backplane is uitgerust met bypass-condensatoren en stroomverdelingscomponenten, die de spanning verder stabiliseren en prestatieverstoringen door spanningsschommelingen voorkomen.

De J2-sectie is afgestemd op belangrijke LCI-kaarten, met een gestructureerde sleufindeling: het herbergt de Digital Signal Processor Control Board (DSPC) in sleuf J1, een I/O Extender Board in sleuf J3, Gate Distribution and Status Boards (FCGD) in sleuven J5/J7/J9, een Exciter Board in sleuf J11 en twee reservesleuven (J12/J13) voor uitbreiding. Alle sleuven behalve J1 hebben hardwired sleuf-ID's op de P2-connector voor eenvoudige identificatie, terwijl digitale bussignalen eindigen aan de sleufuiteinden om signaalreflectie te voorkomen.

De J3-sectie pakt ruimtebeperkingen aan door externe verbindingen te beheren: het integreert stroomtransformatoren (CT's) en hun lastweerstanden voor stroombewaking, maakt verbindingen met Voltage Scaling Feedback Boards voor FCGD-spanningsfeedback mogelijk, verwerkt backplane-voedingsaansluitingen en biedt stab-connectoren voor flexibele aarding - waardoor de systeemveiligheid wordt verbeterd en EMI wordt verminderd.

Geoptimaliseerd voor LCI-specifieke protocollen en componentvormfactoren, zorgt de DS200VPBLG1ADD voor naadloze compatibiliteit met LCI-hardware, waardoor integratieproblemen worden geëlimineerd en de mogelijkheid van het systeem om consistente, betrouwbare prestaties te leveren in veeleisende industriële omgevingen wordt ondersteund.
