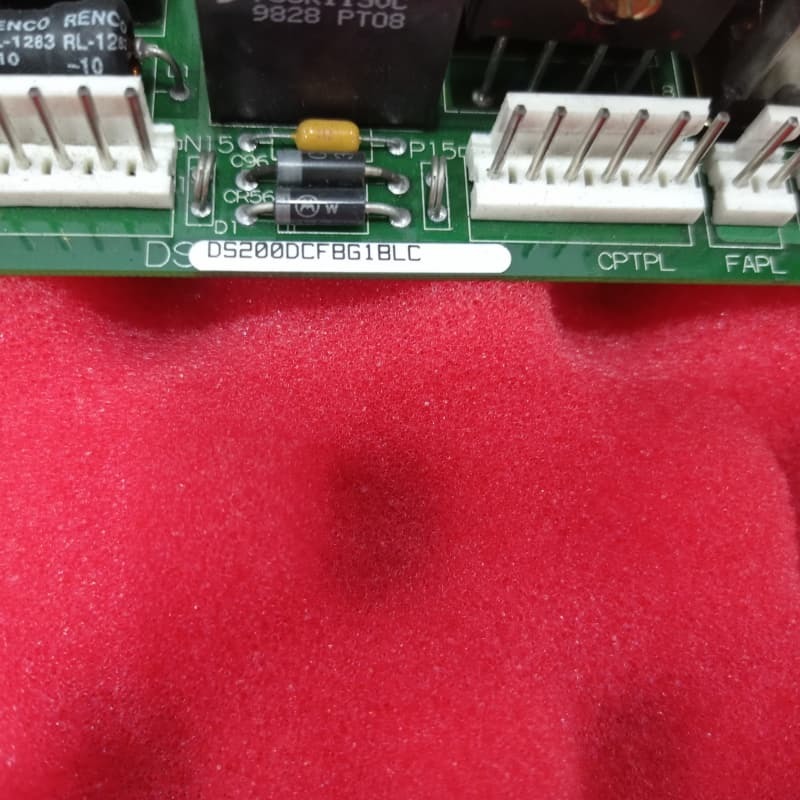

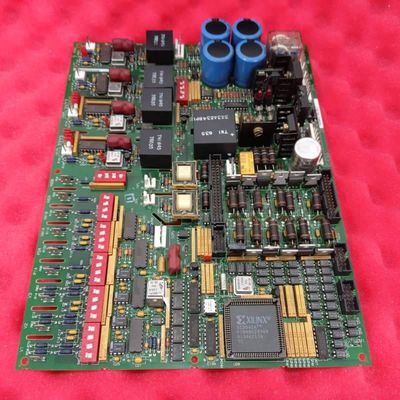

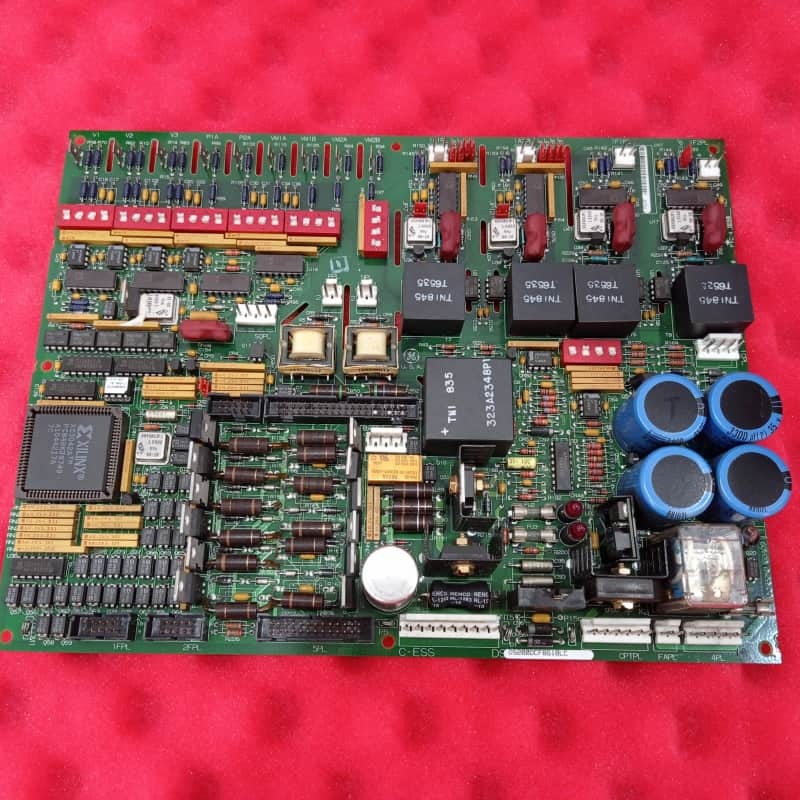

General Electric DS200DCFBG1B DC voeding Feedbackbord Kritische turbine- en aandrijftoepassingen

General Electric DS200DCFBG1B DC Power Supply Feedback Board Critische turbine en aandrijving toepassingen

Productbeschrijving:

De General ElectricDS200DCFBG1Bis een DC Power Supply Feedback Board ontworpen voor kritieke turbine- en aandrijvingstoepassingen, waaronder de EX2000-, DC2000- en AC2000-series.omzetten van het invoervermogen van een stroomtransformator in verschillende geregelde gelijkstroomspanningen om aandrijfsysteem en ventilatoren in de behuizing te bedienen.

Belangrijkste kenmerken:

De belangrijkste rol van het bord is het genereren en distribueren van meerdere stroomvoorzieningen op besturingsniveau, waaronder +5V, ±15V en ±24VDC.Het integreert geavanceerde bewakingscircuits die essentiële systeemparameters zoals armaturestromen en spanning volgen.Het bevat ook de stuurcircuits voor de SCR-poortpulsgeneratoren.

Een kenmerk van de DS200DCFBG1B is het gebruik van spanningsgecontroleerde oscillator (VCO) -circuits.uitgangsbrugspanning, en millivoltsignalen van veld- en armatureshunts in proportionele frequentiesignalen (0-500 kHz).Deze digitale frequentiesignalen worden vervolgens verzonden naar de master SDCC of LDCC control board voor verwerking, die een betrouwbare terugkoppeling geeft van de bedrijfsstatus van de motor.

Het bord is zeer configureerbaar via twaalf jumpers en zeven DIP-schakelaars, waardoor klantspecifieke opties mogelijk zijn, hoewel deze meestal fabrieks ingesteld zijn.Het bevat robuuste diagnostische en beschermende functies.. De status van de vitale +5VDC-toevoer wordt aangegeven door het / PSEN-signaal, dat een reset van de microprocessor op de besturingskaart kan activeren als de spanning niet gereguleerd is.het bord wordt beschermd door zekeringen (FU1, FU2, FU3) voor de stroomuitgangen, met duidelijke visuele indicatoren “LEDs CR51 en CR55 voor gelijkstroomsekuratoren en een neonlicht LT1 voor de wisselstroomsekuratoren “om snel storingen op te sporen.
