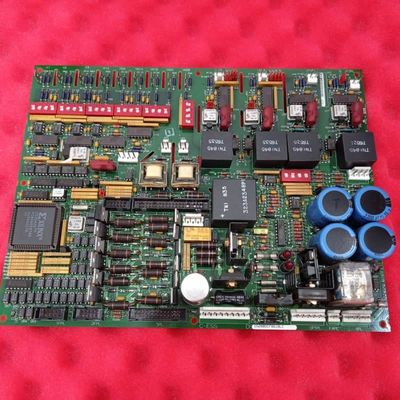

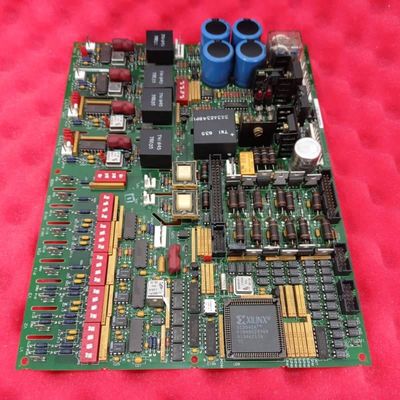

GE DS200DCFBG1B DC Voedingsvoorziening Feedbackbord voor Mark V -serie met DIP Switch SW6 en 12 jumpers

GE DS200DCFBG1B Direct stroomvoorziening Feedback Board

Productbeschrijving:

De GEDS200DCFBG1Bis een speciale voedingsplatform voor de Mark V-serie, ontworpen om verschillende turbinesystemen te ondersteunen, waaronder AC2000, CB2000, DC2000, FC2000, ME2000 en EX2000.De kernrol is het leveren van twee kritieke energie soorten: besturingsvermogen voor de systeemlogic en ventilatorvermogen voor het thermisch beheer, waardoor de stabiele werking van de turbine aandrijvingen wordt gewaarborgd.het integreert circuits voor motorbesturing en SCR-generatoren, terwijl de communicatie met SDCC/LDCC-besturingsborden mogelijk is, waardoor het een multifunctionele knooppunt is voor Mark V-energie- en signaalbeheer.

Belangrijkste kenmerken:
Brede systeemcompatibiliteit en gespecialiseerde stroomlevering

Het werkt op zes grote turbinesystemen, met een speciale functionaliteit voor EX2000.het splijt de uitgang in het besturingsniveau vermogen voor gevoelige elektronica en de behuizing ventilator vermogen voor warmteafvoerDeze veelzijdigheid elimineert de noodzaak voor meerdere discrete vermogen componenten.

Geïntegreerde circuits en gerichte communicatie

Het huisvest een complete reeks circuits: stroomvoorzieningen op besturingsniveau, motorveldvermogen / armaturekurencircuits, AC-lijnstroommonitoring en SCR-generatorstuurcircuits.Voor communicatie met SDCC/LDCC-raden, gebruikt het een spanningsgestuurd oscillator om ingangsspanningen om te zetten in frequentiesignalen die via 1PL-connectoren en versterkercircuits worden verzonden voor spanningsfeedback.Met de DIP-switch SW6 kunnen gebruikers actief de terugkoppeling van de motorspanning schalen, zodat het signaal nauwkeurig met de bedieningsplaten is afgestemd.

Flexible configuratie en duidelijke diagnose

De diagnose wordt vereenvoudigd met drie indicatoren: twee rode LED's (CR51 voor FU2 DC regulator,CR55 voor FU3 gelijkstroomregelaar) en één neonlamp (LT1 voor FU1 wisselstroomlijnstatus)Vijf testpunten bieden bovendien directe monitoring van spanningen, signaalwaarden en ACCT-status, waardoor de probleemoplossing wordt gestroomlijnd.

Robuuste bescherming en verbinding

Drie geïntegreerde beschermende veiligheden voorkomen stroomonderbrekingen als gevolg van storingen zoals overstromingen, waardoor zowel het bord als de aangesloten turbinekomponenten worden beschermd.Het bevat ook 27 connectoren in totaal (18 in plug-stijl, 9 stab-style) voor naadloze verbinding met andere Mark V-serieproducten, waardoor een betrouwbare signaal- en vermogenoverdracht via het turbinesysteem wordt gewaarborgd.
