GE IS420ESWAH3A Industrial Ethernet Switch met 8-poorts 10/100BASE-TX, 256 KB buffergeheugen en 4K MAC-adressen voor Mark VIe-systemen

DeIS420ESWAH3A is een IONet Ethernet Switch ontwikkeld door General Electric (GE) voor zijn Speedtronic Mark VIe gasturbine besturingssysteem. Ontworpen voor veeleisende industriële en gevaarlijke omgevingen, maakt deze Achilles-gecertificeerde switch gebruik van huidige Fieldbus-technologie om te voldoen aan strenge NERC Versie 5 Critical Infrastructure Protection betrouwbaarheidsnormen.

Belangrijkste kenmerken:

Poortconfiguratie en prestaties: De switch is uitgerust met acht 10/100BASE-TX koperen poorten met automatische onderhandeling en HP-MDIX auto-sensing voor vereenvoudigde installatie. Hij bevat ook een 100 Mbps FX uplink-poort. Voor efficiënte gegevensverwerking bevat hij een 256 KB buffergeheugen en ondersteunt hij tot 4K Media Access Control (MAC)-adressen.

Hoge betrouwbaarheid en robuustheid: De switch is ontworpen voor kritieke besturingstoepassingen en beschikt over een uitzonderlijke Mean Time Between Failure (MTBF) van meer dan 4 miljoen uur bij 35°C. Hij is beschermd door een conforme coating voor corrosiebestendigheid en is ontworpen om betrouwbaar te werken over een breed temperatuurbereik van -30°C tot 65°C en 5% tot 95% niet-condenserende vochtigheid. De constructie voldoet aan seismische en trillingsnormen, waaronder de Universal Building Code (UBC).

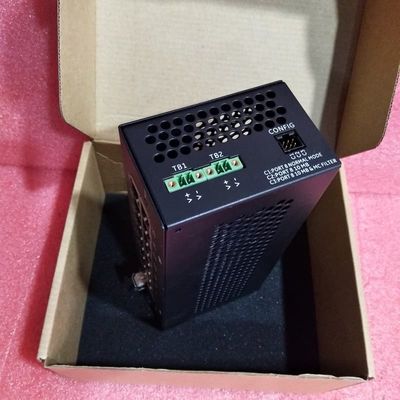

Installatie en voeding: De behuizing biedt flexibele montagemogelijkheden en kan zowel op een paneel als op een DIN-rail worden gemonteerd, waarbij de laatste voldoet aan de trillings- en schokeisen. Hij ondersteunt twee redundante, diode-OR'd voedingsingangen (18-36 V DC) voor verbeterde systeembeschikbaarheid en is convectiegekoeld.

Geavanceerde diagnostiek en flow control: Elke poort beschikt over tweekleurige LED's die duidelijke, real-time diagnostiek bieden voor link aanwezigheid, activiteit, duplexstatus (full/half) en snelheid (10/100 Mbps). Om de netwerkprestaties te behouden, ondersteunt de switch IEEE-gebaseerde flow control; hij kan pauzeringsframes ontvangen en respecteren en zal ze alleen verzenden als een poort congestiebeheer vereist.

Protocolconformiteit en precisietiming: De switch voldoet aan de IEEE 802.3, 802.3u en 802.3x standaarden. Een kritieke functie voor real-time besturingssystemen is de ondersteuning van het IEEE 1588 precisietimingprotocol, dat de synchronisatie van pakketverkeer binnen een nauwkeurig venster van 1 microseconde mogelijk maakt, waardoor een deterministische en gesynchroniseerde werking van het systeem wordt gegarandeerd.
