GE DS200TCQCG1BGF Analoog IO Expander Board met uitgebreide signaalverwerking 2 kg gewicht en 1 jaar garantie

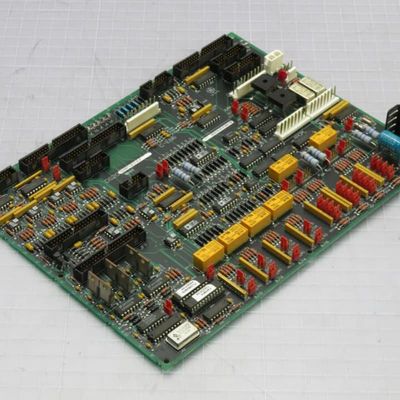

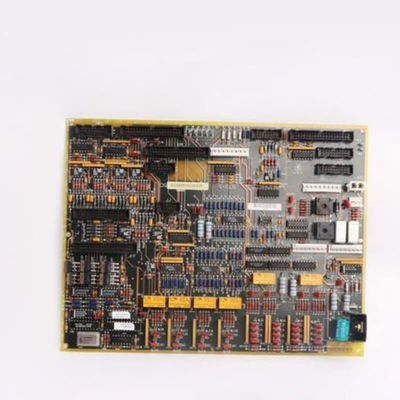

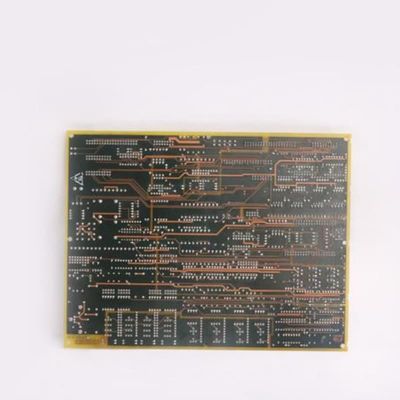

De GEDS200TCQCG1BGFis een Analog IO Expander Board (TCQC) die integraal is aan de Mark V LM-serie binnen GE's Speedtronic Control System.Het verbetert het vermogen van het systeem om aanvullende analoge signalen van I/O-kernterminalboards te verwerkenDe belangrijkste functies omvatten het leveren van opwinding voor LVDT's/LVDR's, het beëindigen van IONET-verbindingen,en verwerking van megawatt-transducersignalen, die worden gescalleerd voordat ze via de 19PL-aansluiting naar het STCA-bord worden verzonden.Het conditionert ook de inbrengspuls en wisselt generator/lijnsignalen uit met het STCA-bord via de JE-connector, waardoor het essentieel is voor naadloze turbinecontrole.

Belangrijkste kenmerken:
Uitgebreide signaalverwerking en distributie
Het bord is uitstekend in het beheren van diverse analoge signalen, het schaalt en conditionert megawatt-transducer-invoer, pulssnelheidssignalen en generator / lijngegevens.Het routert verwerkte signalen naar kritieke componenten, zendt schacht snelheid/stroomgegevens naar het TCQA-bord via JE en megawattsignalen naar het STCA-bord via 19PLBovendien zorgt het voor opwinding voor LVDT's/LVDR's, waardoor een nauwkeurige positiesensing van essentieel belang is voor de aandrijving van de turbine.

Servo-klepcontrolesystemen
Dedicated circuits beheren servo-klepregulatie, jumpers schalen stroom van het TCQA-bord naar positioneringsklep, met referentiefeedback en stroombereiken die via hardware worden ingesteld.Het bord integreert servo klem relais toepassen van positieve stroom op de kleppen en zelfmoord relais aarding signalen om de kleppen drift naar bias positiesDe zelfmoordrelais worden geactiveerd via signalen van de CSP die door het TCQA-bord worden geleid, zodat de klep veilig en gecontroleerd kan werken bij storing.

IONET-integratie en systeemcompatibiliteit
Het hostt IONET-terminatie voor specifieke kernen wanneer de optionele 21> is geïnstalleerd, waardoor de communicatie binnen het Speedtronic-systeem wordt verbeterd.De gestandaardiseerde connectoren zorgen voor naadloze interactie met de STCA- en TCQA-platformenDeze integratie is van cruciaal belang voor de synchronisatie van turbinesubsystemen, van sensoren tot actuatoren.

Op maat van de specifieke behoeften van de turbine
Door zich te concentreren op hogedruk-as snelheid, vloeibare brandstofstroom en seroventilregeling, parameters die van vitaal belang zijn voor de prestaties van gas- en stoomturbines, beantwoordt het bestuur aan de specifieke eisen van de industrie.Het vermogen om deze signalen nauwkeurig te conditioneren en te routeren, ondersteunt een efficiënte turbinebediening, vermindert de responslatentie en verbetert de algehele systeembetrouwbaarheid in elektriciteitsopwekking en industriële omgevingen.
