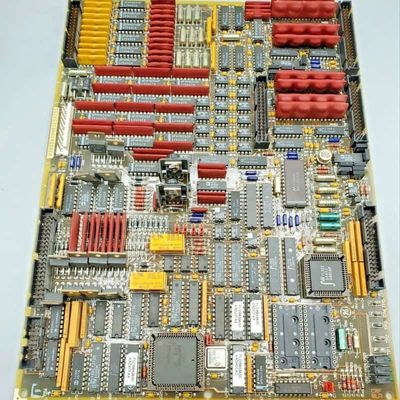

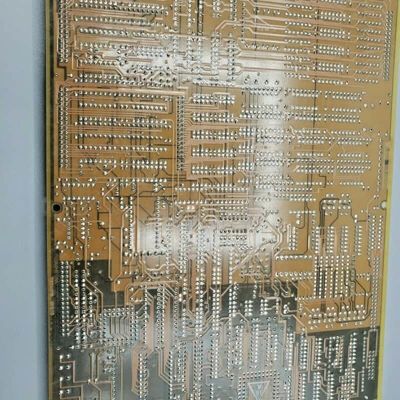

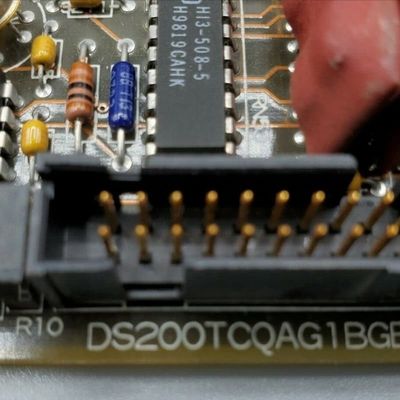

GE DS200TCQAG1BGE RST Analog Input/Output Board met uitgebreide signaalverwerking 2 kg gewicht en 1 jaar garantie voor Mark V Turbine Control

De GE DS200TCQAG1BGE is een cruciale RST Analoge I/O Board voor de Mark V Series, ontworpen om gasturbine controlesystemen te ondersteunen. Als een centrale signaalhub schaalt, conditioneert en routeert het een breed scala aan analoge en digitale signalen van terminal boards op I/O cores naar andere systeemcomponenten. Het verwerkt diverse signalen—waaronder LVDT-ingangen, servoklepuitgangen, thermokoppeldata, 4-20 mA signalen, vibratie-ingangen, pulssignalen en generator/lijn data—en zorgt voor nauwkeurige signaalvertaling voor turbinebesturing. Het gebruikt speciale connectoren om de signaalstroom te stroomlijnen, waardoor het onmisbaar is voor het handhaven van de operationele precisie en veiligheid van de turbine.

Belangrijkste Kenmerken:

Uitgebreide Signaalverwerkingsmogelijkheden
De board blinkt uit in het beheren van een breed spectrum aan signalen die cruciaal zijn voor de werking van gasturbines. Het verwerkt ingangen van LVDT's (positiedetectie), thermokoppels, vibratiesensoren en magnetische pickups, terwijl het uitgangen aanstuurt naar servokleppen en relaisdrivers. Het conditioneert ook 4-20 mA signalen—essentieel voor het bewaken van parameters zoals brandstofstroom en compressorconditie—en routeert generator/lijn data, waardoor wordt gegarandeerd dat alle signalen voldoen aan de nauwkeurigheidseisen van het systeem voor besturing en bewaking.Dit gestructureerde ontwerp minimaliseert signaalinterferentie en zorgt voor betrouwbare componentcommunicatie.

Flexibele Hardware & Software Configuratie
Hardware aanpassing is mogelijk via jumpers: J1/J2 selecteren mA uitgangscircuits, J5/J6 stellen uitgangsstroombereiken in, J7 ondersteunt RS232 poort testen en J8 activeert een oscillator. Software configuratie gebruikt de I/O Configuration Editor van de operator interface om constanten in te stellen voor thermokoppeltypes, pulssnelheden, vibratiedrempels, LVDT posities en 4-20 mA schalen—waardoor aanpassing aan specifieke turbinebehoeften mogelijk is zonder hardware revisies.

Core-Centrische Integratie
Door te focussen op R1/R2/R3 cores en te communiceren met cruciale boards en terminal boards, zorgt de board voor naadloze integratie in het Mark V systeem. Het centraliseert signaalbeheer, waardoor afhankelijkheden van meerdere afzonderlijke componenten worden verminderd en de algehele systeem betrouwbaarheid wordt verbeterd—cruciaal voor ononderbroken gasturbine operatie.
