GE DS200TCPDG1BCC 125 VDC Power Distribution Module met Onafhankelijke Kernbesturing en Uitgebreide Statusbewaking voor Mark V Turbinebesturing

GE DS200TCPDG1B Power Distribution Module

Productgegevens:

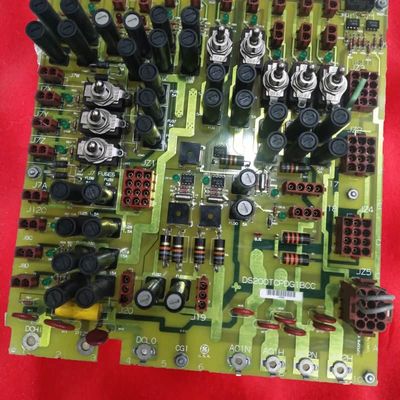

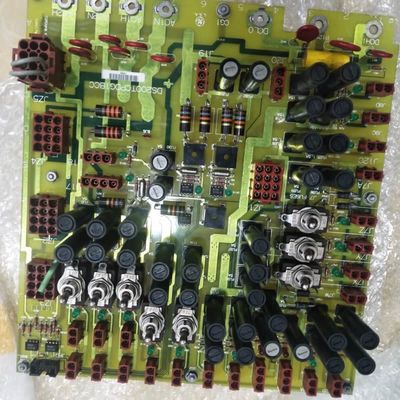

DeDS200TCPDG1BCCis een stroomverdelingsbord ontworpen voor het Mark V Speedtronic Turbine Control System van General Electric.(Power Distribution) kern, zijn primaire functie is het beheren en verdelen van 125 VDC-vermogen naar de TCPS-boards over alle I/O-kernen en de centrale besturingsmotor, evenals naar de TCEA-boards in deAls een op hardware gebaseerde module met drie productherzieningen werkt het zonder softwareconfiguratie en speelt het een cruciale rol bij de betrouwbare werking van industriële gas- en stoomturbines.

Belangrijkste kenmerken:
Kernenergiebeheer:Het bord verdeelt centraal 125 VDC-vermogen aan kritieke systeemonderdelen, met inbegrip van TCPS-boards in elke I/O- en besturingsmotorkern.het garanderen van een stabiele en betrouwbare werking van het gehele turbinebesturingssysteem.

Onafhankelijke kerncontrole:Het is uitgerust met acht schakelaars op het oppervlak, waardoor de gebruikers elke kern onafhankelijk kunnen uitschakelen voor onderhoud, probleemoplossing,of veiligheidsdoeleinden zonder invloed op het gehele systeem.

Uitgebreide statusbewaking:Met meer dan twintig LED-indicatoren biedt het paneel uitgebreide visuele feedback over de stroomstatus en de distributiestoestand, waardoor de operationele toestand van het systeem in één oogopslag snel kan worden beoordeeld.

Uitgebreide systeeminterface:Het bord maakt gebruik van een groot aantal connectoren (waaronder J1R, J7W, J8A, J12A, enz.) voor een uitgebreide interface binnen het Mark V-systeem,het garanderen van robuuste elektrische verbindingen voor de distributie van stroom, hoewel sommige connectoren zoals J15 en J16 meestal niet worden gebruikt.

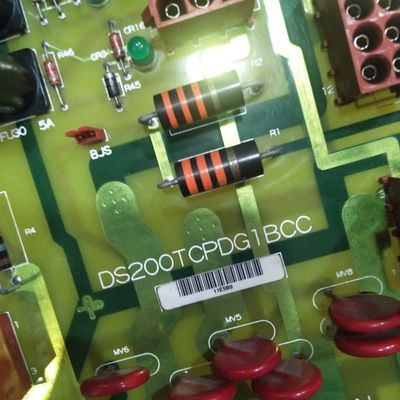

Hardwareconfiguratie mogelijkheden:Hoewel het geen softwareconfiguratie heeft, bevat het bord een BJS-jumper voor hardware-gebaseerde configuratie,speciaal ontworpen voor het isoleren van de grondreferentie in systemen die gebruikmaken van een externe referentie, waardoor de elektrische veiligheid en compatibiliteit worden verbeterd.
