GE DS200TCEAG1B Noodoverspeed Board met kritieke turbine veiligheid monitoring 2kg Gewicht en 1 jaar garantie

GE DS200TCEAG1B DS200TCEAG1BRE Noodoverspeedbord

Productgegevens:

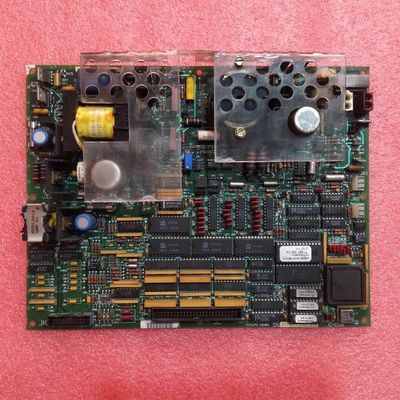

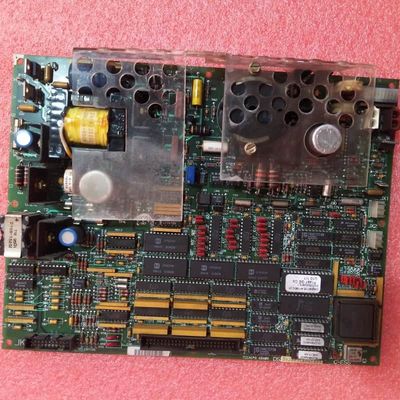

De GEDS200TCEAG1B DS200TCEAG1BREis een gespecialiseerd noodoverspeedbord dat is ontworpen voor GE's Mark V Turbine Control System, een Speedtronic-technologie-geïntegreerd platform dat wordt gebruikt om wind-, stoom- en gasturbine aandrijvingen te bedienen.Als herziene variant van het origineelDS200TCEAG1B DS200TCEAG1BREde moederbord (met een enkelvoudige B-categorie functionele herziening), waarvan de kernrol is het monitoren van de Mark V aandrijving op kritieke storingen: overspeed-omstandigheden en falen van de vlamdetectie.Het triggert aandrijving uitschakeling wanneer deze risico's worden gedetecteerd, waarbij de werking van de turbine en de integriteit van de apparatuur worden gewaarborgd.

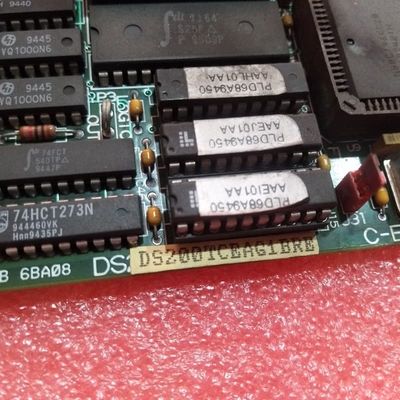

Hardware-wijze, het beschikt over een microprocessor, meerdere PROM modules voor firmware opslag, 3 zekeringen voor overstroom bescherming, 30 jumpers voor configuratie,en een paar mannelijke bajonet aansluitingen voor veilige verbinding met andere aandrijvingsboardsHet omvat ook gespecialiseerde geïntegreerde circuits: TCEA Flame Detection Circuits, Turbine Overspeed Circuit en Automatic Synchronizing Circuit, die alle de foutmonitoringsfuncties ondersteunen.De belangrijkste connectoren zijn J7 (PD Core Power Distribution)Een dikke PCB-beschermingscoating beschermt de hardware.terwijl de software configuratie is gebaseerd op de Mark V Series standard I / O Configuration Editor.

Belangrijkste kenmerken:

Critische veiligheid van turbines:Het is speciaal ontworpen voor het detecteren van overspeed- en vlamdetectietoestanden, het tijdig in gang zetten van aandrijvingsonderbrekingen om schade aan apparatuur of veiligheidsrisico's te voorkomen.Het fungeert als een eerste verdedigingslinie., zodat de risico's worden aangepakt voordat ze uitgroeien tot kostbare storingen.

Speciale foutdetectiecircuits:Integreert TCEA Flame Detection, Turbine Overspeed en Automatic Synchronising Circuits, elk afgestemd op het monitoren van specifieke hoogrisicoparameters en het garanderen van een snelle foutreactie.Deze circuits werken samen om meerdere veiligheidscritische scenario's te dekken..

Beveiligde bajonetconnectoren:Mannelijke bajonetconnectoren zorgen voor een stabiele verbinding met andere aandrijflijnen; verwijderingsrichtlijnen (het vasthouden van het bord) voorkomen fysieke schade tijdens het onderhoud.Dit ontwerp combineert een sterke verbinding met een gemakkelijke en veilige onderhoud.

Configureerbare hardware en beschermde componenten:30 jumpers maken aanpassing mogelijk voor de specifieke behoeften van de turbine; 3 zekeringen beschermen tegen overstromingen en een dikke PCB-coating beschermt de hardware tegen stress of slijtage door het milieu.Deze eigenschappen vergroten de aanpassingsvermogen en verlengen de levensduur van het bord.

Doelgerichte verbindingsinterface:Meerdere toegewijde connectoren (J7, JK, JL, JW, JX1/JX2) verbinden zich met belangrijke Mark V-componenten (PD Core, TCEB, TCTG-boards, IONET), waardoor betrouwbare stroom, signaal,en tripcommandooverdracht voor gecoördineerde foutreactieDit zorgt voor een naadloze samenwerking tussen het veiligheidssysteem en het systeem.
