GE DS200TBQCG1A Analoge Ingang Milliampère Afsluitmodule met 2kg Gewicht en 1 jaar Garantie voor Turbinebesturing

GE DS200TBQCG1A DS200TBQCG1ABB Analoog Input Milliamp Input/Output Termination Module

Productgegevens:

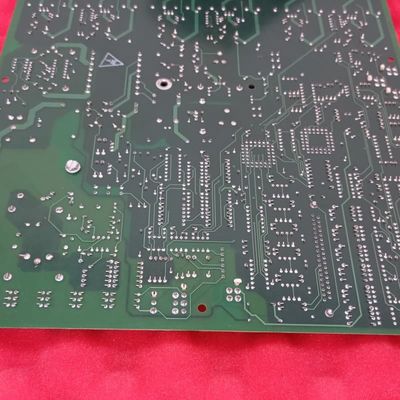

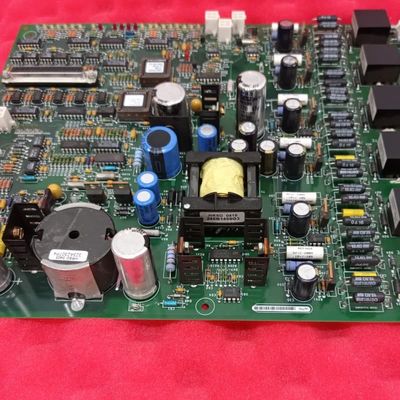

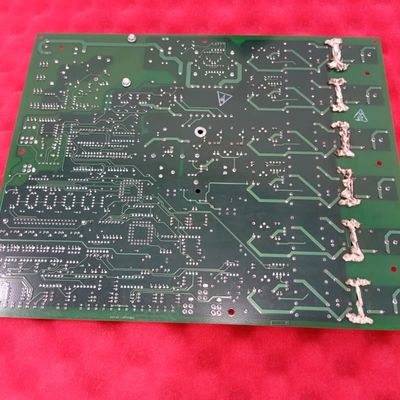

DeDS200TBQCG1A DS200TBQCG1ABBis een Analog Input Milliamp Input/Output Termination Module voor General Electric's Mark V Turbine Control System.de primaire rol ervan is het beheren van de verbinding en conditionering van analoge signalen tussen veldapparaten en de TCQA-verwerkingsborden van het systeemHet is een herziene versie van het oorspronkelijke DS200TBQCG1-bord, met verbeterde configuratie voor nauwkeurige integratie in gas-, stoom- of windturbinebesturingsassemblies.

Belangrijkste kenmerken:
Dual-functional signaalbeheer:Deze module fungeert als een centrale knooppunt voor zowel invoer- als uitvoersignalen.het beheer van configureerbare analoge uitgangsstromen voor feedback- en besturingslussen binnen het turbinesysteem.

Hardwareconfigureerbare uitgangen:Het uitgangsstroombereik van het bord (20 mA of 200 mA) wordt ingesteld via fysieke springers, wat essentiële flexibiliteit biedt om aan specifieke toepassingsvereisten te voldoen.Deze op hardware gebaseerde configuratie zorgt voor betrouwbare werking zonder softwareafhankelijkheden.

High-Density Termination Interface:Het is uitgerust met twee robuuste terminalblokken, elk met 83 terminals voor het aansluiten van signaaldraden.Dit ontwerp met hoge dichtheid vergemakkelijkt het beheer van een groot aantal analoge signalen in een compacte vormfactor.

Dedicated Connector Architecture:Sleutelconnectoren zoals JBR voor 4-20 mA-signalen en JFR voor LVDT/R-positiesignalen creëren een speciale en betrouwbare verbinding met de TCQA-verwerkingsborden.TEST) zijn meestal gereserveerd voor fabrieksgebruik of toekomstige uitbreiding.

Selectieve jumperconfiguratie:Het bord is gevuld met 15 springers, waardoor het servicepersoneel zijn operationele gedrag kan aanpassen aan de exacte aandrijvingsvereisten.Het is van cruciaal belang dat deze jumper-instellingen op een vervangingsbord overeenkomen met die van de defecte unit om een consistente systeemprestaties te garanderen.
