GE DS200TCEBG1A Beschermende Terminatie Expander Board met Zware Constructie, 2kg Gewicht en 1 Jaar Garantie voor Mark V Turbinebesturing

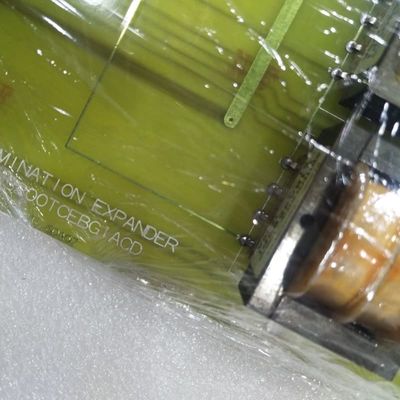

GE DS200TCEBG1A DS200TCEBG1ACE Beschermende Terminatie Expander Board

Productdetails:

De GE DS200TCEBG1ACE is een Beschermende Terminatie Expander Board ontworpen als een cruciaal onderdeel binnen het General Electric Mark V Turbine Control System. Dit systeem wordt gebruikt voor de geautomatiseerde besturing en het beheer van gas-, stoom- en windturbines. Als onderdeel van de Mark V-serie maakt de board gebruik van GE's gepatenteerde Speedtronic-technologie en functioneert als een signaalinterface en conditioneringsmodule binnen de turbine-aandrijvingsassemblage.

Belangrijkste kenmerken:

Kernfunctie:Dient als een Beschermende Terminatie Expander Board, dat fungeert als een centraal interfacepunt voor verschillende besturings- en bewakingssignalen binnen het turbinesysteem. Het consolideert en routeert kritieke in- en uitgangen, zoals trip-commando's en sensorfeedback, waardoor betrouwbare communicatie tussen de centrale besturingseenheid en de beschermingsapparaten van de turbine wordt gewaarborgd.

Zware constructie:Ontworpen met 8 schroefgaten om mechanische ondersteuning te bieden voor zijn eigen gewicht en de meerdere zware componenten die erop zijn geïnstalleerd. Dit robuuste montagesysteem is essentieel om de aanzienlijke trillingen en schokken te weerstaan die vaak voorkomen in ruwe industriële turbineomgevingen, waardoor uitval van de board wordt voorkomen.

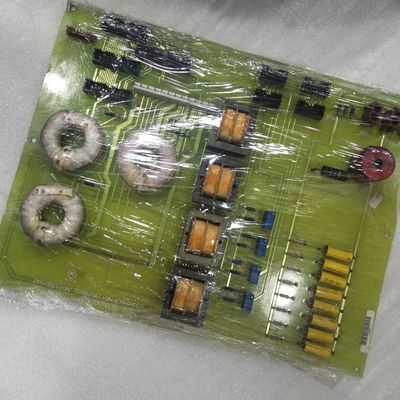

Signaalconditionering:Voorzien van 4 signaaltransformatoren en diverse andere componenten zoals weerstanden, diodes en condensatoren om signalen te conditioneren en te beschermen. Deze componenten isoleren het gevoelige besturingssysteem elektrisch, filteren ruis weg en klemmen spanningspieken af, waardoor de signaalintegriteit wordt gewaarborgd en downstream circuits worden beschermd tegen schade.

Belangrijkste interfacepoorten:Bevat kritieke connectoren met de labels JKX/Y/Z, JMP, JU, JV, JVA en JWX/Y/Z, die essentieel zijn voor de interface met het bredere Mark V-besturingssysteem. Deze poorten creëren speciale verbindingen voor stroom, sensorgegevens en besturingssignalen, en vormen de fysieke ruggengraat van het geautomatiseerde beschermings- en bewakingsnetwerk van de turbine.

Niet-configureerbaar ontwerp:De board is een hardware-gebaseerde component die geen software- of hardwareconfiguratie vereist; de functionaliteit is vastgelegd door het ontwerp. Deze "plug-and-play"-eigenschap vereenvoudigt de installatie en vervanging, verbetert de betrouwbaarheid door configuratiefouten te elimineren en zorgt voor consistente prestaties in het hele systeem.

Kritieke installatiewaarschuwing: De producthandleiding benadrukt cruciale veiligheids- en installatieprocedures, met name het belang van het correct labelen van alle kabels voordat ze worden losgekoppeld en ervoor te zorgen dat er geen losse schroeven in de aandrijving achterblijven om kortsluiting, elektrische schokken, brand of schade aan de apparatuur te voorkomen.
