GE DS200TCEAG1B Noodoversnelheidskaart met Kritieke Turbinveiligheidsbewaking en Gespecialiseerde Foutdetectiecircuits voor Mark V Turbinebesturing

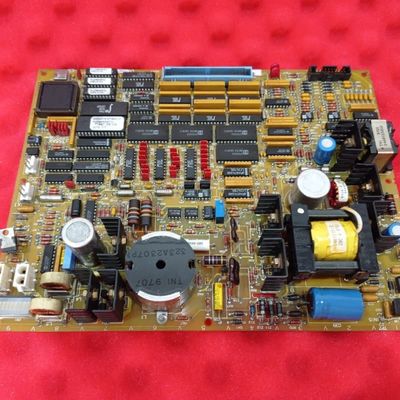

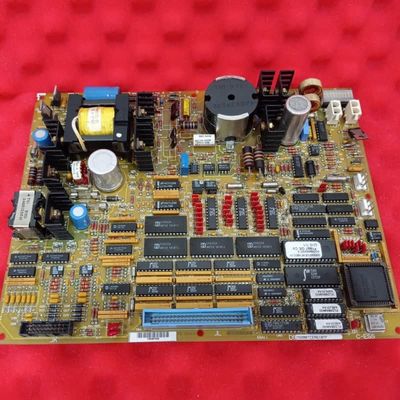

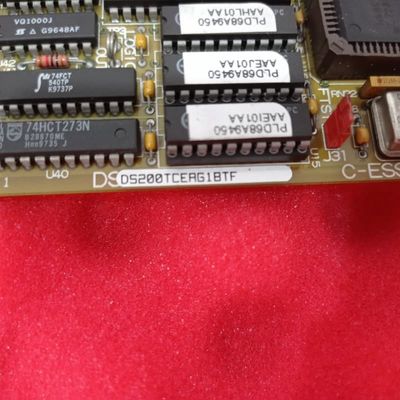

GE DS200TCEAG1B DS200TCEAG1BTF Noodoversnelheidskaart

Productdetails:

De GE DS200TCEAG1BTF is een gespecialiseerde Noodoversnelheidskaart ontworpen voor GE's Mark V Turbine Control System - een Speedtronic technologie-geïntegreerd platform dat wordt gebruikt om wind-, stoom- en gasturbineaandrijvingen te besturen. Als een herziene variant van de originele DS200TCEAG1 moederbord (met een enkele B-geclassificeerde functionele revisie), is de belangrijkste rol het bewaken van de Mark V-aandrijving op kritieke fouten: oversnelle omstandigheden en vlamdetectiefouten. Het activeert aandrijvingsuitschakelingen wanneer deze risico's worden gedetecteerd, waardoor de werking van de turbine en de integriteit van de apparatuur worden beschermd.

Qua hardware beschikt het over een microprocessor, meerdere PROM-modules voor firmware-opslag, 3 zekeringen voor overstroombeveiliging, 30 jumpers voor configuratie en een paar mannelijke bajonetconnectoren voor veilige onderlinge verbinding met andere aandrijfkaarten - verwijdering vereist het stabiel vasthouden van de kaart om buigen te voorkomen. Het bevat ook gespecialiseerde geïntegreerde circuits: TCEA Vlamdetectie Circuits, Turbine Oversnelheid Circuit en Automatisch Synchronisatie Circuit - allemaal ter ondersteuning van de foutbewakingsfuncties. Belangrijke connectoren zijn onder meer J7 (PD Core Power Distribution), JK (TCEB Board Signalen), JL (TCTG Board Trip Signalen), JW (TCEB Vlamdetectie Signalen) en JX1/JX2 (daisy-chained IONET). Een dikke PCB-beschermende coating beschermt de hardware, terwijl softwareconfiguratie afhankelijk is van de standaard I/O Configuration Editor van de Mark V Series.

Belangrijkste kenmerken:

 Kritieke Turbine Veiligheidsbewaking:Toegewijd aan het detecteren van oversnelle en vlamdetectie-uitschakelingscondities, het initiëren van tijdige aandrijvingsuitschakelingen om schade aan apparatuur of veiligheidsrisico's te voorkomen - essentieel voor de operationele veiligheid van de turbine. Het fungeert als een eerste verdedigingslinie en zorgt ervoor dat risico's worden aangepakt voordat ze escaleren naar kostbare storingen.

 Gespecialiseerde Foutdetectie Circuits:Integreert TCEA Vlamdetectie, Turbine Oversnelheid en Automatische Synchronisatie Circuits, elk afgestemd op het bewaken van specifieke risicovolle parameters en het garanderen van een snelle foutreactie. Deze circuits werken samen om meerdere veiligheidskritische scenario's te dekken.

 Veilig Bajonetconnector Ontwerp:Mannelijke bajonetconnectoren maken een stabiele onderlinge verbinding met andere aandrijfkaarten mogelijk; verwijderingsrichtlijnen (het stabiel vasthouden van de kaart) voorkomen fysieke schade tijdens onderhoud. Dit ontwerp balanceert sterke connectiviteit met gemak van veilige service.

 Configureerbare Hardware & Beschermde Componenten:30 jumpers maken aanpassing voor turbinespecifieke behoeften mogelijk; 3 zekeringen beschermen tegen overstroom en een dikke PCB-coating beschermt hardware tegen omgevingsstress of slijtage. Deze functies verhogen de aanpasbaarheid en verlengen de levensduur van de kaart.

Gerichte Connector Interfacing:Meerdere speciale connectoren (J7, JK, JL, JW, JX1/JX2) verbinden met belangrijke Mark V-componenten (PD Core, TCEB, TCTG-kaarten, IONET), waardoor betrouwbare stroom-, signaal- en trip-opdrachtoverdracht mogelijk is voor een gecoördineerde foutreactie. Dit zorgt voor een naadloze samenwerking van het veiligheidssysteem.
