GE DS200TCDAH1BHD Digitaal I/O-bord met uitgebreide analoge signaalverwerking 2 kg gewicht en 1 jaar garantie voor Mark V Turbine Control

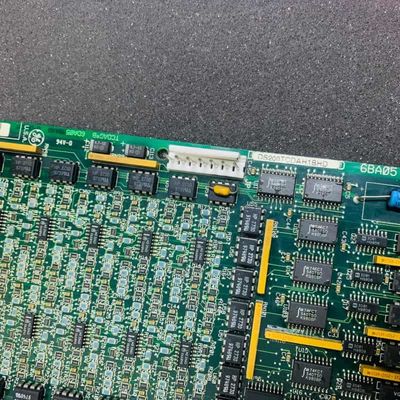

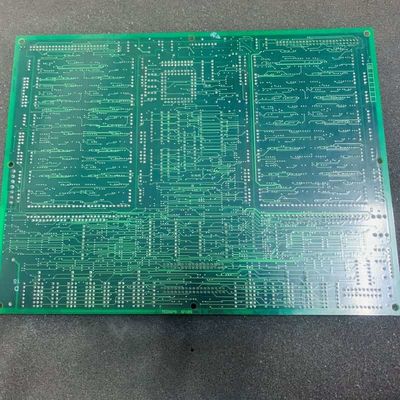

GE DS200TCDAH1BHD Digital I/O Board

Productgegevens:

De GEDS200TCDAH1Bis een digitaal I/O-bord dat exclusief is ontworpen voor GE's Mark V Turbine Control System, een oude serie die wordt gebruikt voor het beheren van automatische aandrijvingen van wind-, gas- en stoomturbines,en een van de laatste GE Mark lijnen om de gepatenteerde Speedtronic controle technologie te integreren.

Functioneel verwerkt het verschillende analoge signalen: 4-20 mA input/output via JBB/JAA, met stroom die over belastingsweerstanden wordt gedropt voor spanningslezing, RTD-invoer via JCC/JDD,het leveren van opwinding en het meten van temperatuur-afhankelijke weerstand, thermocouple-invoer via JAR/S/T, met behulp van TBQA's koude verbindingscompensatie voor het berekenen van de werkelijke temperatuur, en spannings-/stroomsignalen van de turbineas via JBB.Alle geconditioneerde signalen worden via de 3PL-connector naar de I/O-motor gestuurd., met softwareconfiguratie thermocoupletypes, RTD-instellingen beheerd via de HMI's I/O Configuration Editor.

Belangrijkste kenmerken:
Uitgebreide analoge signaalverwerking:Fungeert als een centrale knooppunt voor 4-20 mA signalen, RTD's, thermoparen en schachtspannings-/stroomschaling, conditionering en gegevensoverdracht naar de I/O-motor,van cruciaal belang voor de monitoring en controle van de prestaties van turbinesHet verfijnt ruwe signalen om geluid te elimineren, waardoor precieze gegevens worden gegarandeerd die realtime aanpassingen zoals brandstofstroom of koelsysteem tweaks begeleiden.

Verwijderbare en ESD-gevoelige PROM's:Verwijderbare PROM-modules slaan firmware op; door ze te vervangen door ESD-bescherming zoals polsbanden, wordt ervoor gezorgd dat vervangende boards overeenkomen met de functionaliteit van het origineel door identieke instructies te behouden.Dit voorkomt het opnieuw configureren van firmware., waardoor de onderhoudstijd wordt verkort en na vervanging een consistente signaalverwerkingslogic wordt gewaarborgd.

 Configureerbare hardware en software:Drie jumpers (J1/JP2/JP3) verzorgen hardware-tweaks, terwijl software-instellingen thermo- / RTD-typen en signaalparameters aanpassen aan verschillende turbinebehoeften.JP2-onderzoek naar hulpstoffen, en de software past zich naadloos aan bij de turbine-specifieke sensorinstellingen.

Dedicated Component Interfacing:Negen connectoren (acht functionele, één vestigiale) verbinden zich met belangrijke Mark V-boards (TCPS, CTBA, TBCA, TBQA) voor naadloze stroom-, gegevens- en diagnostische signaaloverdracht, waardoor risico's voor cross-talk worden geëlimineerd.De specifieke rol van elke connector zorgt ervoor dat de signalen zonder interferentie de doelen bereiken., waardoor de stabiliteit van het systeem wordt verbeterd.

Testgericht ontwerp:Jumpers (JP2/JP3) en gespecialiseerde connectoren ondersteunen fabriekstests en onderhoud, waardoor het oplossen van problemen wordt vereenvoudigd en tegelijkertijd de betrouwbaarheid van de normmatische werking wordt gewaarborgd.JP2 schakelt oscillatoren uit voor veilige testen, en connectoren laten technici gemakkelijk toegang tot signalen om problemen snel te diagnosticeren.
