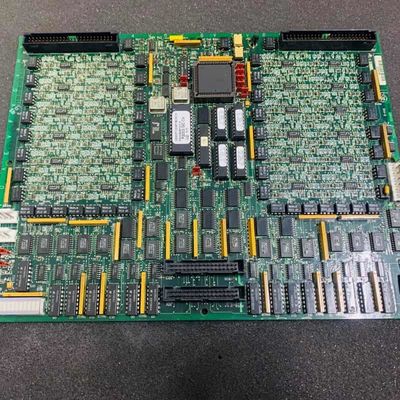

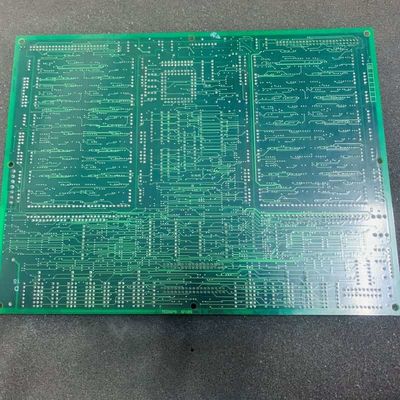

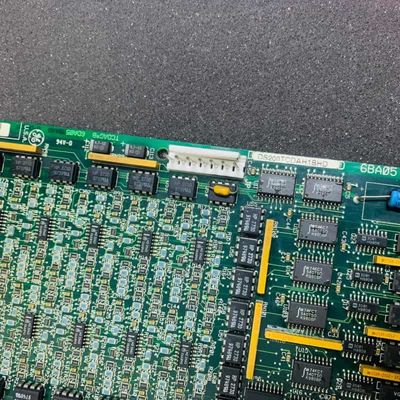

GE DS200TCDAH1BGD Digitaal I/O-bord met uitgebreide analoge signaalverwerking 2 kg gewicht en 1 jaar garantie voor Mark V Turbine Control

GE DS200TCDAH1BGD DS200TCDAH1B Digitale I/O-kaart

Productdetails:

De GE DS200TCDAH1B is een digitale I/O-kaart die exclusief is ontworpen voor GE's Mark V Turbine Control System—een legacy-serie die wordt gebruikt om geautomatiseerde aandrijvingen van wind-, gas- en stoomturbines te beheren, en een van de laatste GE Mark-lijnen die de gepatenteerde Speedtronic-besturingstechnologie integreert.

Functioneel verwerkt het diverse analoge signalen: 4-20 mA ingangen/uitgangen via JBB/JAA, met stroom die over belastingsweerstanden wordt afgevallen voor spanningsmeting, RTD-ingangen via JCC/JDD, die excitatie leveren en temperatuurafhankelijke weerstand meten, thermokoppel-ingangen via JAR/S/T, met behulp van TBQA's koudelaskompensatie om de werkelijke temperatuur te berekenen, en turbineschachtspannings-/stroomsignalen via JBB. Alle geconditioneerde signalen worden via de 3PL-connector naar de I/O Engine gestuurd, met softwareconfiguratie thermokoppeltypes, RTD-instellingen die worden beheerd via de I/O Configuration Editor van de HMI.

Belangrijkste kenmerken:
Uitgebreide verwerking van analoge signalen:Fungeert als een centrale hub voor 4-20 mA signalen, RTD's, thermokoppels en schachtspanning/stroom—schaalt, conditioneert en verzendt gegevens naar de I/O Engine, cruciaal voor het bewaken en besturen van de turbineprestaties. Het verfijnt ruwe signalen om ruis te elimineren, waardoor precieze gegevens worden gegarandeerd die real-time aanpassingen zoals brandstofstroom of aanpassingen aan het koelsysteem begeleiden.

Verwijderbare & ESD-gevoelige PROMs:Verwijderbare PROM-modules slaan firmware op; het verwisselen ervan met ESD-bescherming zoals polsbandjes zorgt ervoor dat vervangende kaarten overeenkomen met de functionaliteit van het origineel door identieke instructies te behouden. Dit voorkomt het opnieuw configureren van firmware, waardoor de onderhoudstijd wordt verkort en een consistente signaalverwerkingslogica na vervanging wordt gegarandeerd.

 Configureerbare hardware & software:Drie jumpers (J1/JP2/JP3) behandelen hardware-aanpassingen, terwijl software-instellingen thermokoppel-/RTD-typen en signaalparameters aanpassen—aanpassing aan diverse turbinebehoeften. J1 beheert RS232-poorten, JP2 helpt bij het testen en software past zich aan om naadloos overeen te komen met turbinespecifieke sensoropstellingen.

 Toegewijde componentinterfacing:Negen connectoren (acht functioneel, één rudimentair) verbinden met belangrijke Mark V-kaarten (TCPS, CTBA, TBCA, TBQA) voor naadloze stroom-, data- en diagnostische signaaloverdracht, waardoor risico's op overspraak worden geëlimineerd. De specifieke rol van elke connector zorgt ervoor dat signalen hun doelen zonder interferentie bereiken, waardoor de systeemstabiliteit wordt verhoogd.

Testgerichte ontwerp:Jumpers (JP2/JP3) en gespecialiseerde connectoren ondersteunen fabriekstests en onderhoud, waardoor het oplossen van problemen wordt vereenvoudigd en tegelijkertijd de normatieve betrouwbaarheid van de werking wordt gewaarborgd. JP2 schakelt oscillatoren uit voor veilig testen, en connectoren laten technici gemakkelijk toegang krijgen tot signalen om problemen snel te diagnosticeren.
