GE DS200TBCBG1AAA 4-20mA RTD Input Module 330 mm x 200 mm

GE DS200TBCBG1AAA 4-20 mA RTD Input Termination Module

Productdetails:

De GE DS200TBCBG1AAA is een 4-20 mA RTD Input Termination Module ontworpen voor GE's Mark V Series, een belangrijk onderdeel van GE Speedtronic Control Systems die worden gebruikt in industriële turbine- en automatiseringsopstellingen. Als een gespecialiseerde terminatiemodule is de belangrijkste rol ervan om te communiceren met RTD-sensoren - apparaten die temperatuur meten via weerstandscorrelatie - en 4-20 mA stroomlussenignalen te beheren (de industriestandaard voor sensorgegevensoverdracht). Gepositioneerd op locatie zeven van de Mark V-kern, dient het als een landingspunt voor RTD- en 4-20 mA ingangssignalen, die vervolgens worden verzonden naar de TCCB in de kern. Het is met name een van de drie terminalboards in Mark V-systemen die geïsoleerde 21V DC excitatievoedingsingangen accepteren, en het biedt flexibele signaalconfiguratie: acht van zijn 4-20 mA ingangssignalen kunnen hardwarematig worden gejumperd naar 0-1 mA, terwijl jumpers ook bepalen of ingangen functioneren als spannings- of stroomsignalen.

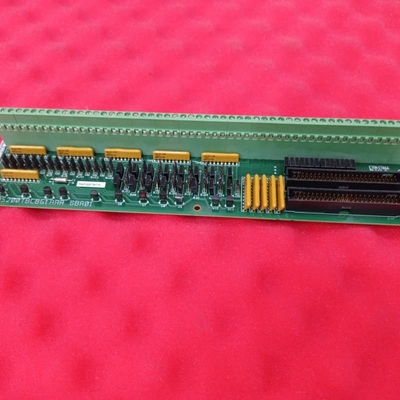

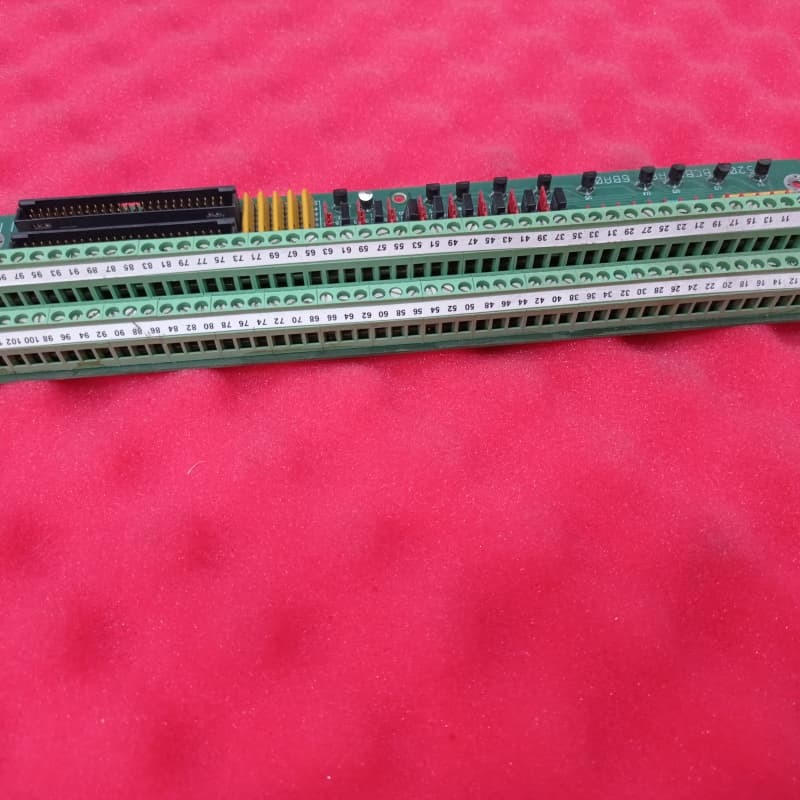

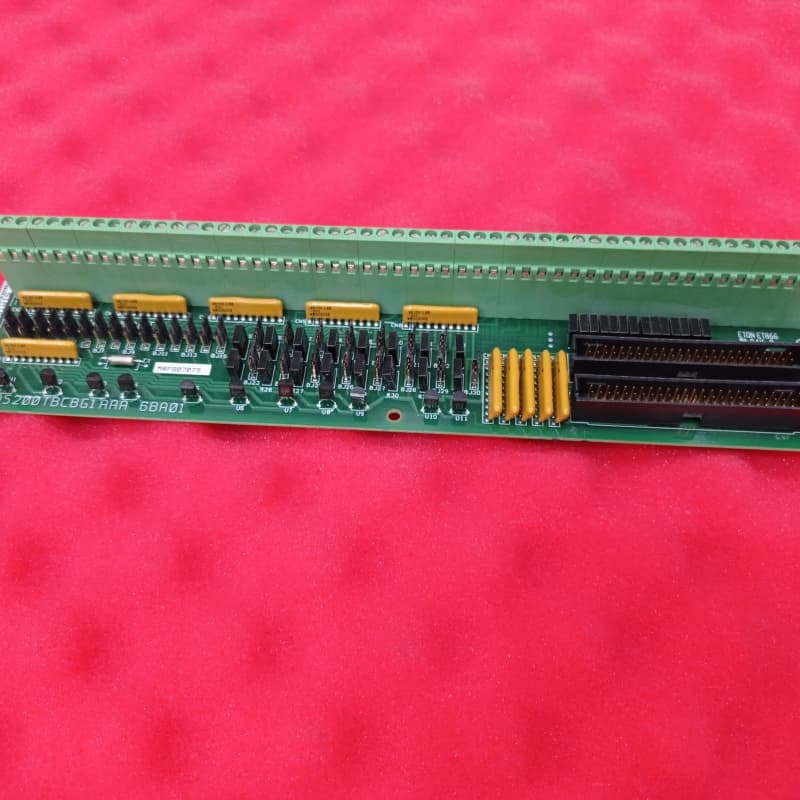

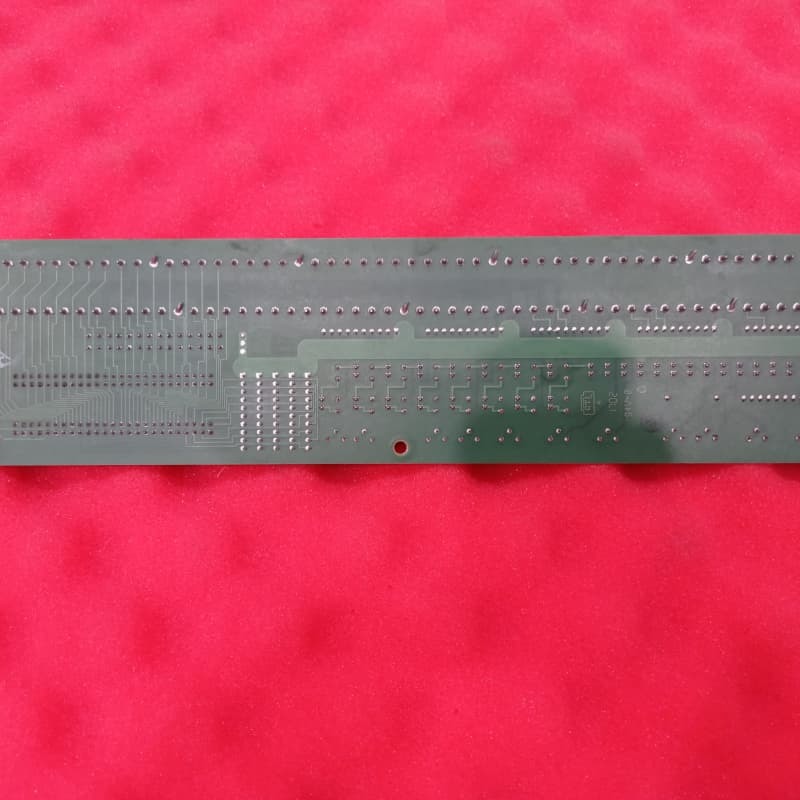

Fysiek gezien is de module een lange, smalle analoge kaart met een lange terminalblok langs één rand, verticale pinconnectoren, jumperswitches en weerstandnetwerkarrays. De spanningsonderdrukking en -begrenzing zijn afhankelijk van gestandaardiseerde componenten van de Mark V-serie, waaronder condensatoren, weerstanden, diodes en gespecialiseerde geïntegreerde circuits. Belangrijke details over de hardware en specificaties zijn ook gecodeerd in het productnummer: "DS200" bevestigt normale Mark V-assemblage en binnenlandse Amerikaanse fabricage; "TBCB" is de functionele afkorting voor zijn terminatiemodule-rol; "G1" plaatst het in Mark V Groep 1 met een standaard PCB-beschermende coating; en de achtervoeging "AAA" duidt op twee A-geclassificeerde functionele revisies en één A-geclassificeerde artwork-revisie.

Belangrijkste kenmerken:
Dual-Signal Ondersteuning voor Temperatuur & Industriële Sensing: Gespecialiseerd in het verwerken van zowel RTD-temperatuursignalen als 4-20 mA stroomlussenignalen - die de belangrijkste industriële behoeften dekken voor nauwkeurige temperatuurbewaking en standaard sensorgegevensoverdracht.

Flexibele Signaalconfiguratie via Jumpers: Maakt twee kritieke aanpassingen mogelijk: 1) Acht 4-20 mA ingangen kunnen via jumpers worden omgeschakeld naar 0-1 mA om te voldoen aan de vereisten van sensoren met lage stroomsterkte; 2) Jumpers schakelen ingangen tussen spannings- en stroommodi, waardoor ze zich aanpassen aan diverse sensor- en systeeminterfaces.

Mark V Core Integratie: Gepositioneerd op locatie zeven van de Mark V-kern, met speciale JHH/JII-connectoren voor signaaloverdracht naar de TCCB-kaart - waardoor naadloze integratie in de signaalketen van het Speedtronic Control System wordt gewaarborgd en compatibiliteitsgaten worden vermeden.

Geïsoleerde Excitatievoeding Compatibiliteit:Een van de drie Mark V terminalboards die geïsoleerde 21V DC excitatievoedingsingangen accepteren - waardoor gevoelige RTD- en stroomsignalen worden beschermd tegen elektrische interferentie en stabiele prestaties in industriële omgevingen met veel ruis worden gewaarborgd.

Gestandaardiseerde Spanningsbescherming: Vertrouwt op gestandaardiseerde componenten van de Mark V-serie voor spanningsonderdrukking en -begrenzing - in overeenstemming met de robuuste ontwerpprincipes van de serie en het verminderen van het risico op componentstoringen.

Duidelijke Hardware Labeling voor Onderhoud: Beschikt over een lange terminalblok, duidelijke verticale pinconnectoren en gelabelde jumperswitches - waardoor bedrading, probleemoplossing en vervanging worden vereenvoudigd voor technici die bekend zijn met Mark V-systemen.
