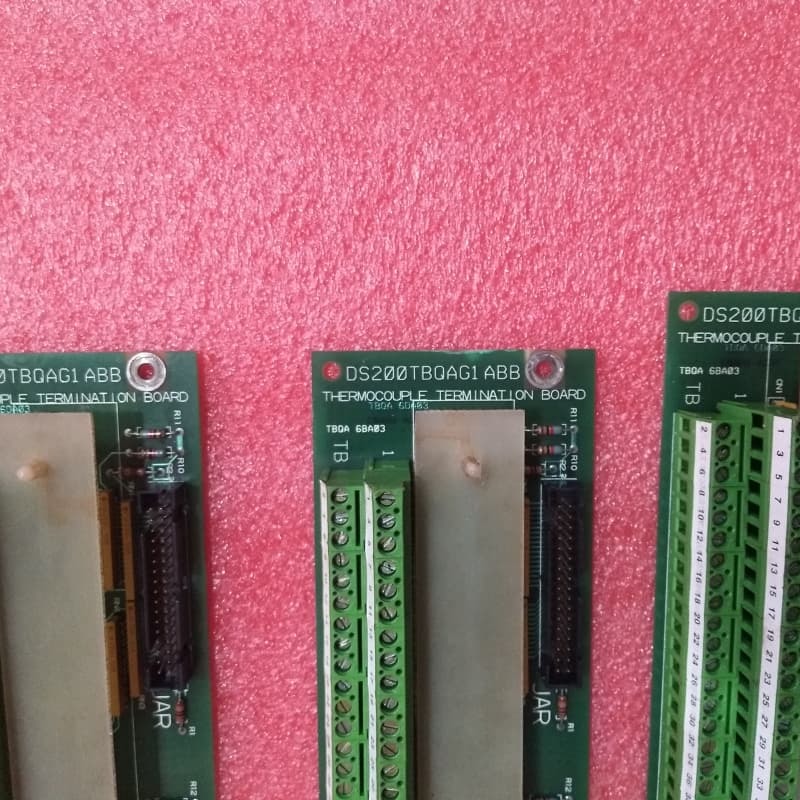

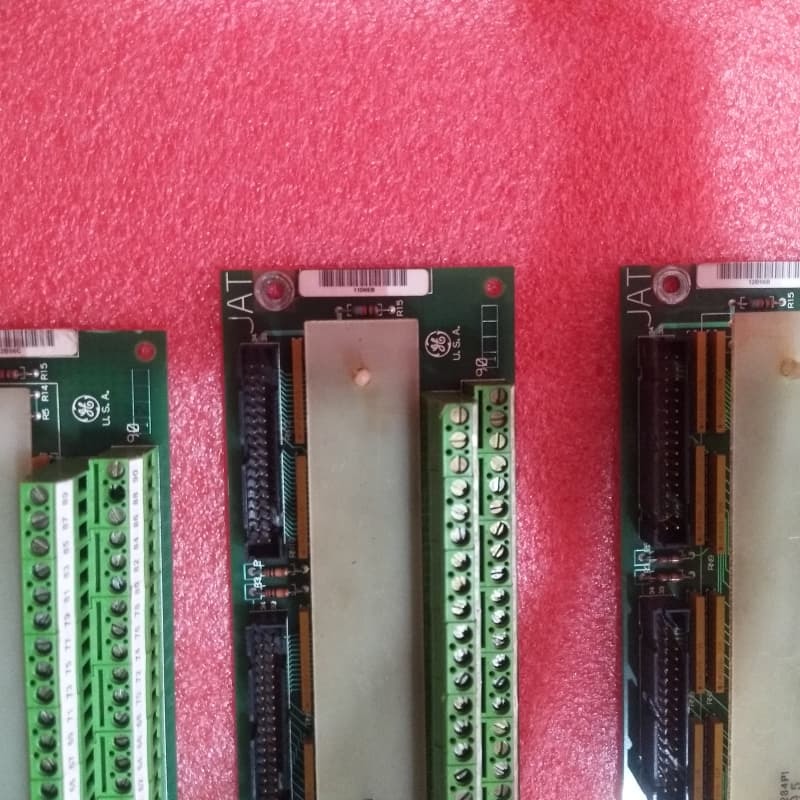

GE DS200TBQAG1ABB RST Terminal Board Mark V 330mm x 200mm

GE DS200TBQAG1ABB RST Terminal Board Mark V Ge Turbine Control

Productdetails:

De GE DS200TBQAG1ABB is een Thermokoppel Terminatiemodule die exclusief is ontworpen voor GE's Mark V Turbine Control System - een legacy-serie die is afgestemd op het besturen van geautomatiseerde aandrijvingen voor wind-, stoom- en gasturbines, en een van de laatste GE Mark-productlijnen die de gepatenteerde Speedtronic-besturingstechnologie van het merk integreert. Een herziene variant van de originele DS200TBQAG1-moederbordmodule, bevat drie belangrijke productrevisies - het verbeteren van de signaalbetrouwbaarheid, de levensduur van componenten en de systeemcompatibiliteit, en dient als een kritieke hub voor thermokoppelsignaalbeheer in turbinebesturingsopstellingen.

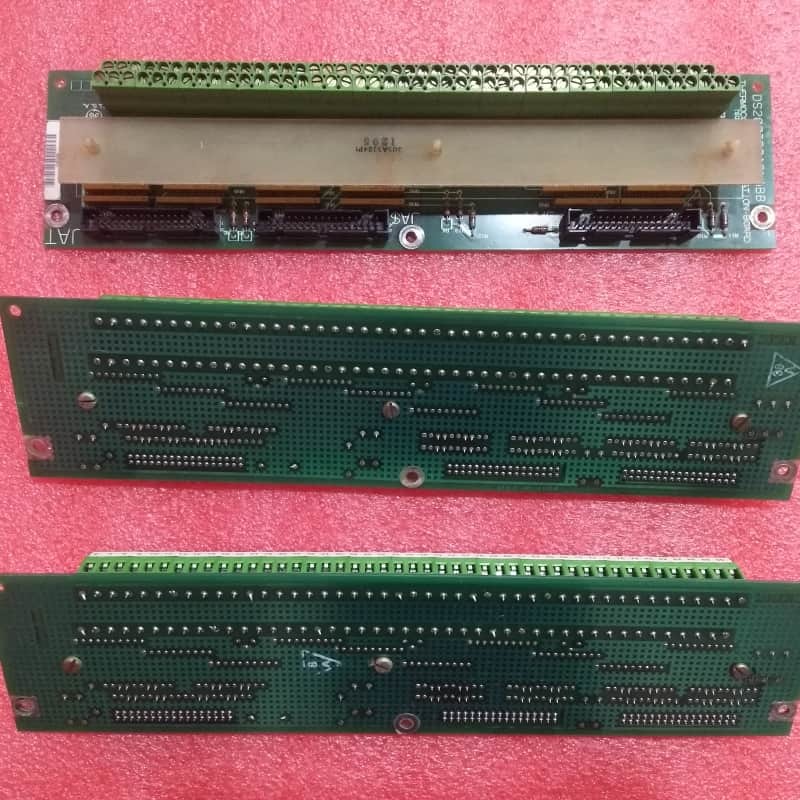

De kern van de board bestaat uit twee 90-pins terminalblokken - die maximaal 180 signaallijnen ondersteunen voor uitgebreide thermokoppel- en koude junctie-signaalrouting - en drie 20-pins connectoren die zijn gewijd aan de interface met de TCQA- en TCCA-boards van Mark V:

JAR-connector: Zendt thermokoppelsignalen (1-15 kanalen) en koude junctie-signalen van/naar TCQA/TCCA-boards, waardoor temperatuurbewaking van kritieke turbinecomponenten mogelijk wordt.

JAS-connector: Verwerkt thermokoppelsignalen (16-30 kanalen) en koude junctie-signalen, waardoor de temperatuurdetectiedekking voor grotere turbinesystemen wordt uitgebreid.

JAT-connector: Beheert thermokoppelsignalen (31-45 kanalen) en koude junctie-signalen, waardoor uitgebreid thermisch toezicht wordt gewaarborgd om oververhittingsgerelateerde storingen te voorkomen.

Belangrijkste kenmerken:
Speedtronic-aangedreven turbinecompatibiliteit: Geoptimaliseerd voor Mark V-systemen, waarbij Speedtronic-technologie wordt gebruikt om betrouwbaar thermokoppelsignaalbeheer te garanderen voor wind-, stoom- en gasturbine-aandrijvingen.

Thermokoppelrouting met hoge capaciteit: Twee 90-pins terminalblokken (180 totale signaallijnen) en drie speciale 20-pins connectoren (JAR/JAS/JAT) ondersteunen 45+ thermokoppelkanalen, waardoor uitgebreide temperatuurbewaking van turbinecomponenten mogelijk is.

Integratie van koude junctie-signalen: Speciale connectoren voor koude junctie-signalen zorgen voor nauwkeurige thermische gegevens - waardoor fouten in de veiligheids- en prestatieberekeningen van de turbine worden voorkomen.

Geen configureerbare hardware: Heeft geen jumpers of aanpasbare componenten, waardoor de installatietijd wordt verkort, misconfiguratierisico's worden geëlimineerd en consistente prestaties in identieke Mark V-opstellingen worden gewaarborgd.

Legacy-betrouwbaarheid: Gebouwd volgens de industriële normen van Mark V, met duurzame terminalblokken en connectoren die bestand zijn tegen zware turbineomgevingen, waardoor de levensduur van bestaande Mark V-installaties wordt verlengd.
