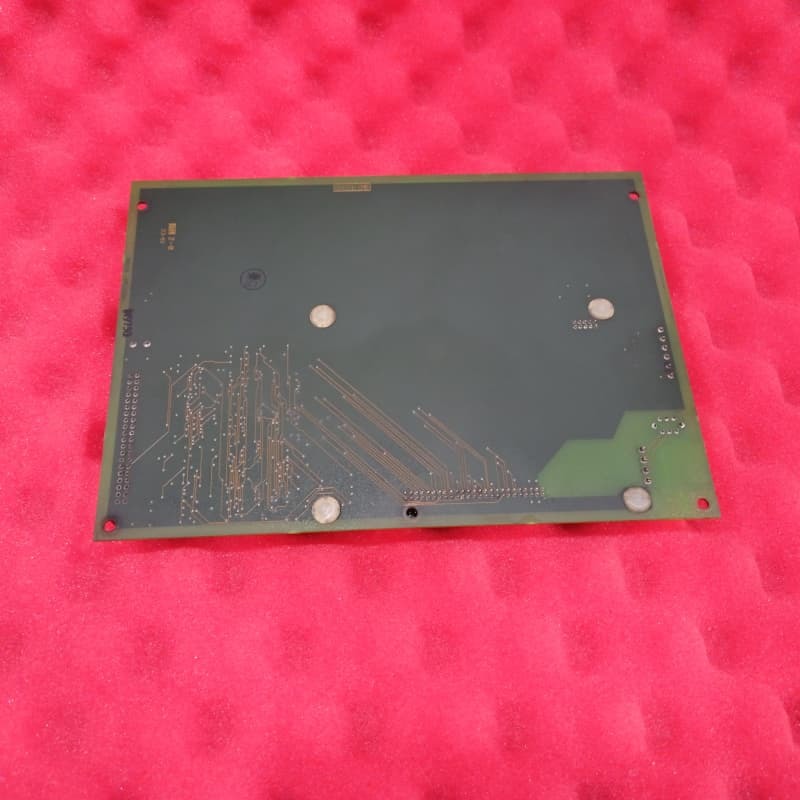

GE DS200ACNAG1ADO ARCNET LAN-kaart 330mm voor Mark V Turbine

GE DS200ACNAG1ADO ARCNET LAN Verbindingskaart

Productbeschrijving:

De GE DS200ACNAG1ADO is een ARCNET LAN Verbindingskaart ontworpen voor GE's Mark V Turbine Control System en compatibel met EX2000 aandrijfsystemen. Als een compacte, extern gemonteerde PCB, dient het als een cruciale interface voor ARCNET-datalinks, die de hoofdcontroller, IOS, beschermingsmodule en Mark V turbine controlepaneel verbindt via coaxkabels - elke kaart kan twee coaxkabels afsluiten met behulp van zijn twee vrouwelijke BNC-stekkers, met de ARCPL-connector exclusief voor ARCNET-modellen.

Belangrijke hardware omvat vier metaalfilmweerstanden, twee transistors, één diode, drie condensatoren, twee communicatierelais, een zes-pins mannelijke verticale pin-aansluitconnector en twee metalen ringvormige aardingsopeningen aan weerszijden. Het werkt op 2,5 Mbps, wat resulteert in ~400 ns signaalnetwerktijd - een timingbeperking die de ARCNET-systeemlengte beperkt tot vier mijl om time-outs te voorkomen.

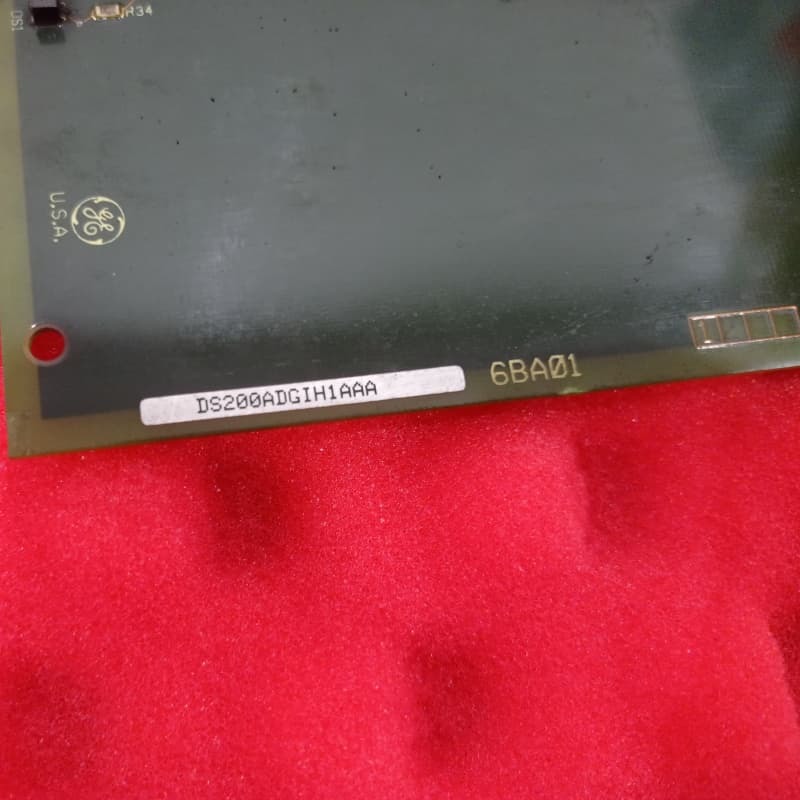

Het onderdeelnummer codeert belangrijke details: het achtervoegsel “A” duidt op een functionele revisie van A-klasse, en “G1” geeft een normale beschermende PCB-coating aan voor hardwareduurzaamheid. Het ondersteunt ingangsspanningen voor Exciter Field Ground Detector Alarm, Malfunction en Diode Fault signalen, en verwerkt tot vier 4-20 mA uitgangen via configureerbare digitaal-naar-analoog converters op de NTB/3TB-kaart. De meeste toepassingen maken gebruik van de Status_S-datalink, en de externe plaatsing en eenvoudige componentenlay-out maken een eenvoudige installatie en verwijdering mogelijk.

Belangrijkste kenmerken:
ARCNET Datalink Kern: Maakt betrouwbare communicatie mogelijk tussen kritieke Mark V-componenten via coaxkabelafsluiting.

Compact & Toegankelijk Ontwerp: Extern gemonteerd met een eenvoudige componentenlay-out, wat een snelle installatie, verwijdering en onderhoud vergemakkelijkt.

Gedefinieerde Prestatiegegevens: Werkt op 2,5 Mbps met een systeemlengtebeperking van 4 mijl, wat een consistente gegevensoverdracht garandeert.

Beschermende & Revisie Codering: “G1” groepsaanduiding zorgt voor duurzame PCB-coating; “A” revisietag signaleert functionele updates voor geoptimaliseerde prestaties.

Veelzijdige I/O Ondersteuning: Verwerkt specifieke fout/alarminputspanningen en tot vier 4-20 mA uitgangen, integrerend met NTB/3TB-kaarten voor configureerbare signaalomzetting.
