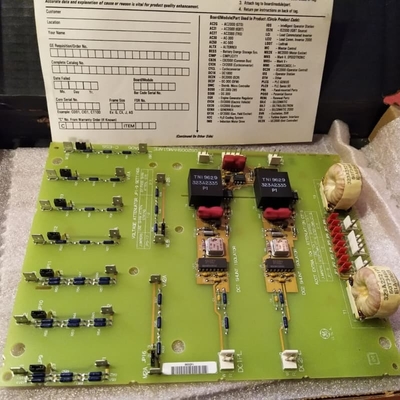

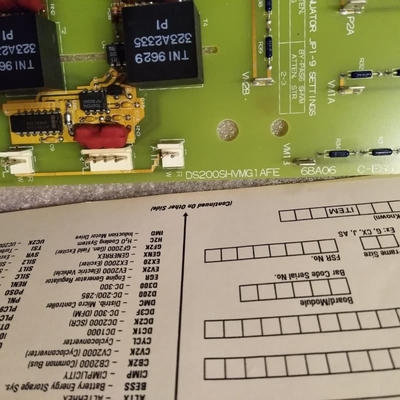

GE DS200SHVMG1AFE SCR High Voltage Interface Board 330 mm x 200 mm

GE DS200SHVMG1AFE SCR High Voltage M-Frame Interface Board

Productgegevens:

De GEDS200SHVMG1AFEis een SCR High Voltage M-Frame Interface Board ontworpen voor GE's EX2000-serie en Mark V Turbine Control System, een van de laatste GE Mark-lijnen die gepatenteerde Speedtronic-technologie gebruikt.Een herziene variant van het originele DS200SHVMG1 moederbord, fungeert het als een kritische interface tussen een M-frame aandrijving SCR brug, DCFB / SDCI Power Supply Boards, en PCCA Power Connect Cards, ondersteunt wind, stoom en gas turbine aandrijving besturingssystemen.

De kernfuncties zijn onder meer het omzetten van shuntsignalen in uitgangen met een differentiële frequentie via DC-positieve/negatieve zwevende shuntisolator-spanningsgestuurde oscillatorcircuits,vervolgens deze signalen naar stroomvoorziening/aansluitplaten verzendenHet biedt tevens een configureerbare demping: door middel van een jumper te selecteren 10:1-stroomtransformatoren voor wisselstroomlijnstromen om stromen van meer dan 144 mA te verwerken;met een vermogen van niet meer dan 50 W.

Hardware omvat 17 configureerbare jumpers, spanningsbeperkende componenten en een functionele prioriteitsgebaseerde PCB-coating.;Het is statisch gevoelig, wordt in beschermende verpakkingen geleverd door leveranciers zoals AX. Het behoort uitsluitend tot Mark V Group 1 en is niet achterwaarts compatibel met eerdere basismodellen vanwege herzieningen.Leveranciers zoals WOC bieden vervanging aan, reparatie, en garantie-onderdrukt ongebruikte / gereconstrueerde eenheden, met 24/7 deskundige ondersteuning.

Belangrijkste kenmerken:
Dual-system compatibiliteit:Werkt met EX2000 Excitation Control Systems en Mark V Turbine Control Systems, met behulp van Speedtronic-technologie voor betrouwbare turbine aandrijving.

Signaalconversie en -verdunning:Converteert shuntsignalen naar differentiële frequenties en biedt configureerbare CT/spanningsdemping, die zich aanpast aan diverse AC-lijnspanningen en stroombehoeften.

Flexibilisatie van de jumper:17 jumpers maken een precieze aanpassing mogelijk aan de systeemvereisten, geleid door OEM-handleidingen.

Veiligheid en duurzaamheid:Spanningsbeperkende cde opponenten en de PCB-coating beschermen de hardware; het statisch gevoelige ontwerp en de condensatorontladingsvereisten zorgen voor een veilige hantering/installatie.

Ondersteuning van legacy:Ondersteund door leveranciers die vervanging, reparatie en 24/7 ondersteuning aanbieden, verlengen de levensduur van Mark V-systemen.
