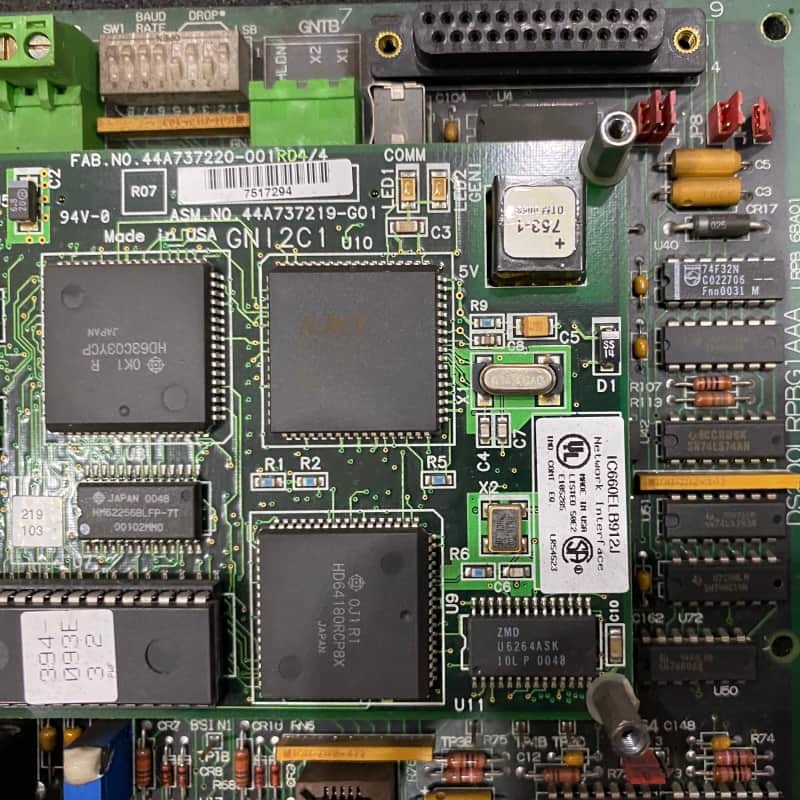

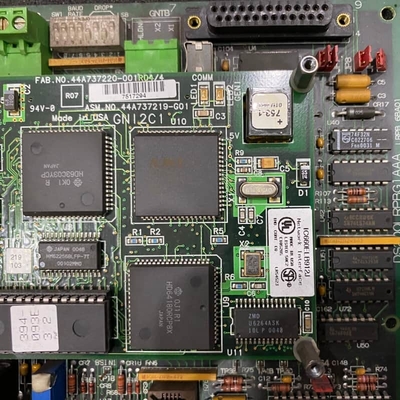

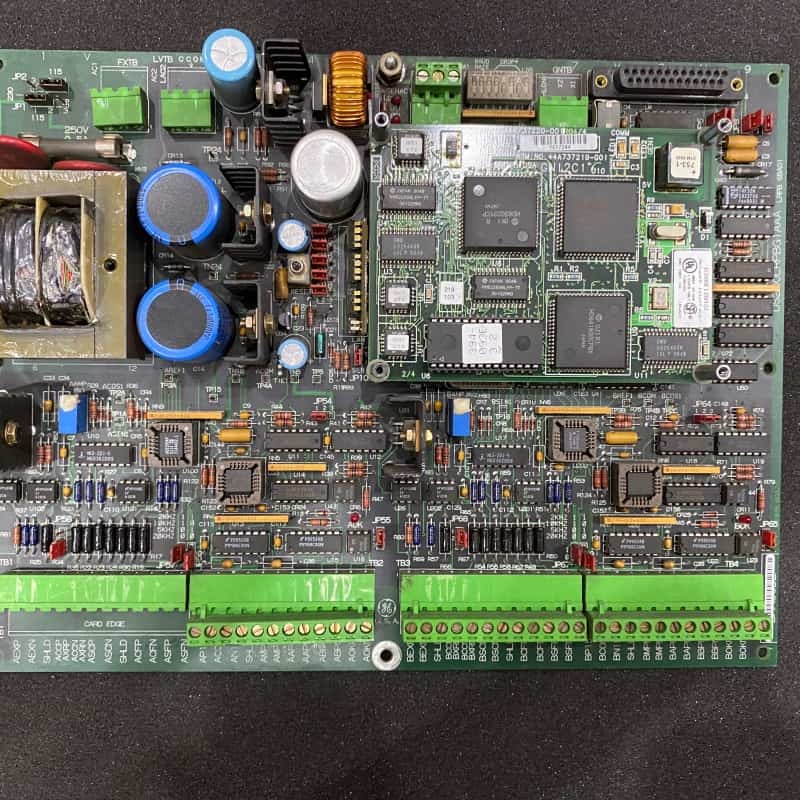

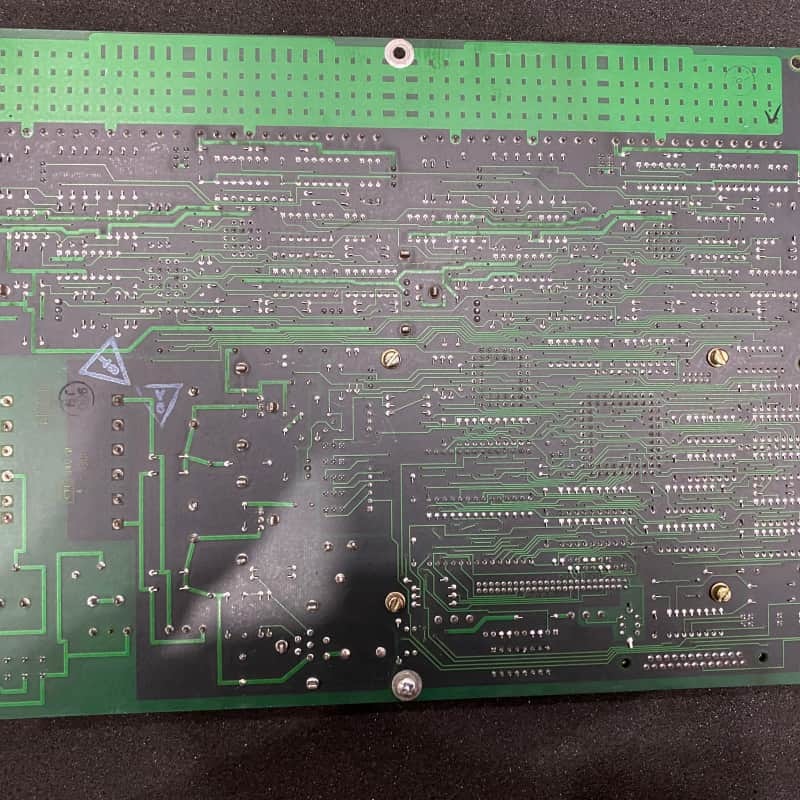

GE DS200LPPAG1AAA Lijnbeschermingspaneel 330 mm x 200 mm

GE DS200LPPAG1AAA Lijnbeschermingsbord

Productgegevens:

De GEDS200LPPAG1AAAis een Line Protection Panel Board die exclusief is ontworpen voor GE's Mark V Turbine Control System, een van de laatste GE-productlijnen die de gepatenteerde Speedtronic-besturingstechnologie van het merk integreert.Het is een herziene variant van het oorspronkelijke DS200LPPAG1 moederbord, met drie belangrijke updates die de lijnbeschermingsmogelijkheden verbeteren en het onderscheidt van het basismodel.

Functioneel is de kernrol van de jumper de lijnbescherming van turbinesystemen, ondersteund door gespecialiseerde hardware: zeven configureerbare jumpers en twee terminalblokken.JP1·JP3 voor MOV/AC lijnfilter geblazen veiligheidssignaal, JP4/JP7 voor analoge grondstroom sensoren aan de AC/DC-zijde, JP5 voor de toepassing van de spanning van de aardingsweerstandsbrug en JP6 voor SCR-golffiltering.en het bord is gemonteerd op een andere aandrijving, met signaaldraden afkomstig van dat onderdeel.

Voor het oplossen van problemen en de werking,Het maakt gebruik van de diagnostiektools van de drive om gezondheidsproblemen te genereren over functies en componenten. De rapporten kunnen worden bekeken op het paneel of gedownload naar een laptop voor vergelijking voor/na reparaties.Een op menu's gebaseerde interface maakt extra taken mogelijk: het downloaden/uploaden van bestanden via een laptop, toegang tot besturingsconfiguratie-secties om parameters te bewerken en directe besturingscontrole via een toetsenbord.Het toetsenbord maakt het mogelijk om de aandrijving te starten/stoppen en de snelheid aan te passen zonder de kerninstellingen te wijzigen.
