GE DS200SDCCG4AEC stuurbediening 330 mm x 200 mm x 100 mm

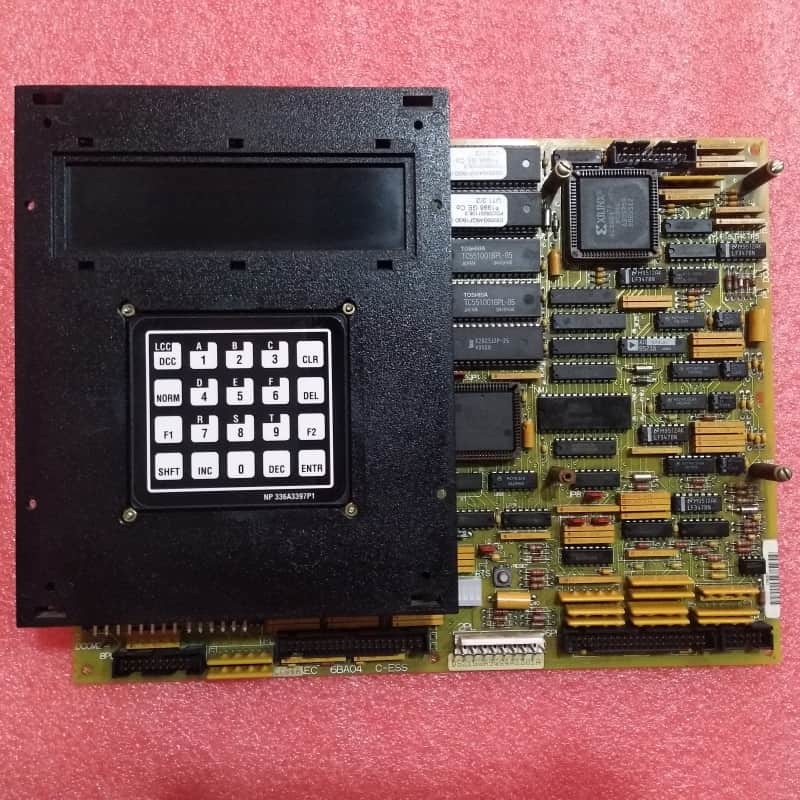

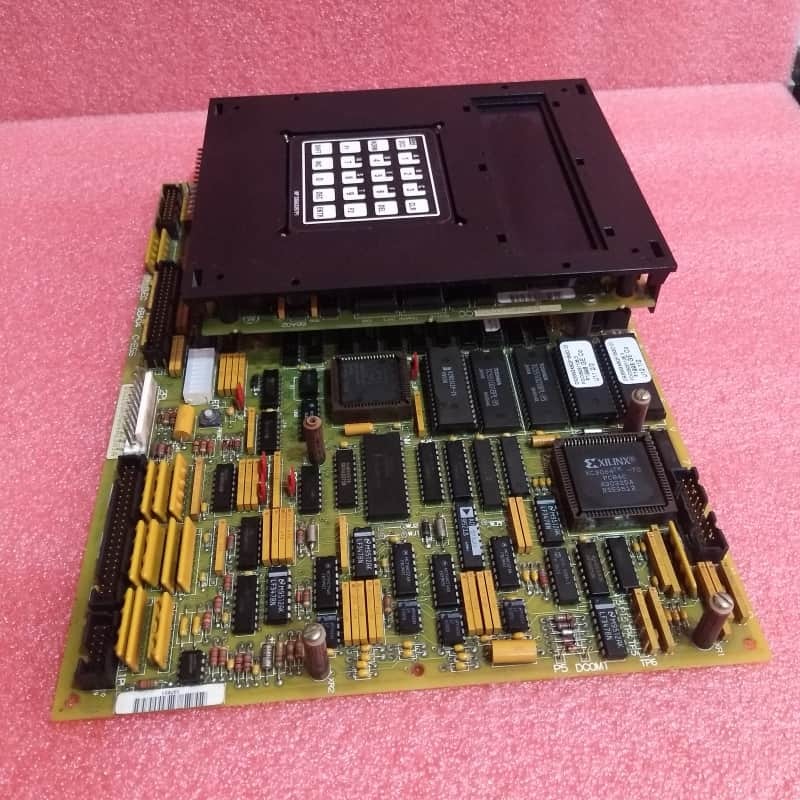

GE DS200SDCCG4AEC Drive Control Card

Productbeschrijving:

De GE DS200SDCCG4AEC is een kern Drive Control Board voor industriële aandrijfsystemen (waarschijnlijk geïntegreerd met GE’s Mark V Turbine Control System), uitgerust met drie gespecialiseerde microprocessors—Drive Control Processor (DCP), Motor Control Processor (MCP) en Co-Motor Processor (CMP)—plus gedeeld RAM voor gelijktijdige toegang door meerdere processors. De DCP beheert taken op systeemniveau zoals chip select decoding, direct memory access (DMA) en interrupt controle; de MCP handelt motorspecifieke functies af; en de CMP verwerkt rekenintensieve taken die de mogelijkheden van de MCP overstijgen.

Het bevat volledige aandrijfcontroleverwerkingsfunctionaliteit, waardoor signaaloverdracht/ontvangst met andere boards mogelijk is, terwijl optionele hulpkaarten worden ondersteund om LAN-communicatie of verbeterde signaalverwerking toe te voegen. Een frontpaneel met 10 LED's vergemakkelijkt real-time functiebewaking en foutdetectie, waarbij codes worden weergegeven in binary coded decimal (BCD) of binair op basis van de ernst van de fout. Configureerbare hardware—Berg-type JP jumpers en WJ draad jumpers—zorgt voor afstemming op systeemvereisten.

Voor installatie/vervanging: Standoffs op het board beveiligen optionele kaarten; alle stroom moet eerst worden losgekoppeld om elektrocutie te voorkomen. Kabels van hulpkaarten moeten worden losgekoppeld en bevestigingsschroeven verwijderd voordat ze worden verwijderd. Vervanging vereist het opnieuw bevestigen van kaarten/kabels, het gebruik van fabrieks-nylonringen om schroefschade te voorkomen en ervoor te zorgen dat plastic houders zijn aangedraaid. EPROM-modules van het defecte board moeten ook worden overgebracht naar de vervangende eenheid, voorzichtig in connectoren worden geplaatst.

Belangrijkste kenmerken:

Uitbreidbare functionaliteit: Ondersteunt optionele LAN- en signaalprocessor-kaarten, aanpassing aan diverse communicatie- of signaalverwerkingsbehoeften.

Intuïtieve diagnostiek: 10 LED's met BCD/binaire foutcodering maken snelle probleemidentificatie mogelijk, waardoor de probleemoplossingstijd wordt verkort.

Configureerbare hardware: Fabrieksmatig ingestelde JP/WJ jumpers zorgen voor out-of-the-box compatibiliteit, met flexibiliteit voor gebruikersaanpassingen.

Veilige en beveiligde installatie: Vereist stroomonderbreking; bevat standoffs, compatibiliteit met nylonringen en EPROM-overdrachtsrichtlijnen om een betrouwbare, schadevrije montage te garanderen.
