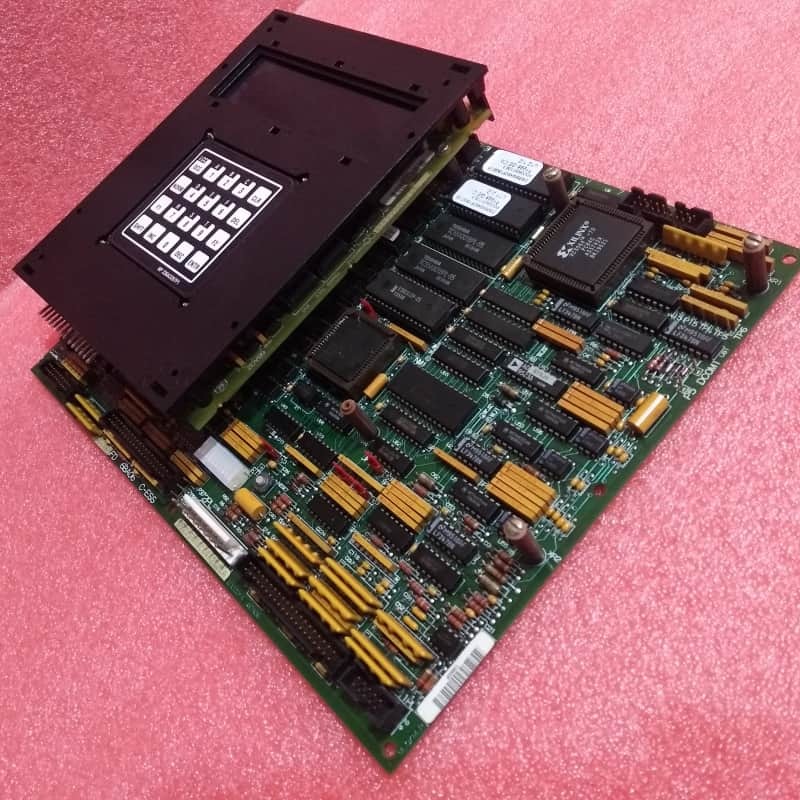

GE Mark V DS215GASCG4AZZ01A aandrijfregelkaart 330mm x 200mm

GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) Aandrijfregelkaart

Productbeschrijving:

De GE Mark V DS215GASCG4AZZ01A is een alles-in-één aandrijfregelkaart, ontworpen voor GE's Mark V Turbine Control System, maar belangrijk als een van de laatste GE Mark-series die de gepatenteerde Speedtronic-besturingstechnologie van het merk integreert. Ontworpen om een naadloze werking van gas-, stoom- en windturbineaandrijvingen te garanderen, combineert het twee kernmodules in een samenhangende eenheid: de DS200SDCCG4AEC (hoofdaandrijfregelmodule) en de DS200SLCCG3ACC (LAN-communicatiehulpkaart), waarbij de aandrijfregeling, signaalverwerking en netwerkconnectiviteit worden gecentraliseerd om het systeemontwerp te vereenvoudigen en de bedradingscomplexiteit te verminderen.

Kernmodule 1: DS200SDCCG4AEC (Hoofdaandrijfregelmodule)

Als de regelkern ondersteunt deze module de functionaliteit van de turbineaandrijving met gespecialiseerde verwerkings- en bewakingsmogelijkheden:

Drievoudige processorarchitectuur: Drie speciale microprocessors werken samen om de prestaties te optimaliseren:

Aandrijfregelprocessor (DCP): Beheert taken op systeemniveau, zoals decodering, direct memory access (DMA) en input/output-bewerkingen, waardoor een soepele gegevensstroom tussen componenten wordt gegarandeerd.

Motorregelprocessor (MCP): Verwerkt DC/AC-motorspecifieke functies om de beweging van de turbineaandrijving met precisie te regelen.

Co-Motor Processor (CMP): Neemt rekenintensieve berekeningen over die verder gaan dan de capaciteit van de MCP, ter ondersteuning van de hoge dynamische werkingseisen van turbines.

Gedeeld RAM: Maakt gelijktijdige toegang door alle drie de processors mogelijk, waardoor de gegevenslatentie wordt geminimaliseerd en de real-time responsiviteit wordt verbeterd.

Intuïtieve diagnostiek: 10 LED's op het voorpaneel geven visuele statusfeedback en tonen foutcodes in binary coded decimal (BCD) of binair formaat - waardoor technici problemen snel kunnen identificeren en oplossen.

Configureerbare hardware: Bevat Berg-type JP-jumpers en WJ-draadjumpers om de module af te stemmen op specifieke systeemvereisten. Standoffs ondersteunen ook extra optionele kaarten voor toekomstige functie-uitbreiding.

Kernmodule 2: DS200SLCCG3ACC (LAN-communicatiehulpkaart)

Deze hulpkaart voegt kritieke netwerkconnectiviteit toe, waardoor de DS215GASCG4AZZ01A kan worden geïntegreerd met lokale netwerken (LAN's) en gegevens kan uitwisselen met andere systeemcomponenten. Een herziene variant van de originele DS200SLCCG3-moederbord, het bevat drie belangrijke updates: twee functionele revisies (ter bevordering van de communicatiestabiliteit en -compatibiliteit) en één artwork-revisie (ter verbetering van de duurzaamheid van de componenten). De belangrijkste kenmerken zijn:

Dual-Circuit Communicatie: Biedt zowel geïsoleerde als niet-geïsoleerde circuits voor aandrijf-LAN-signalen, waardoor de signaalintegriteit in diverse systeemconfiguraties wordt gewaarborgd.

LAN-regelprocessor (LCP): Dient als de communicatiehub en verwerkt alle inkomende en uitgaande LAN-signalen. Het programmageheugen is opgeslagen in twee verwijderbare EPROM-cartridges, waardoor software-updates of -vervangingen eenvoudig zijn.

Naadloze gegevensuitwisseling: Gebruikt dual-ported RAM om de LCP te verbinden met de DCP van de DS200SDCCG4AEC, waardoor een soepele gegevensoverdracht tussen het LAN en de aandrijfregelkern mogelijk is.

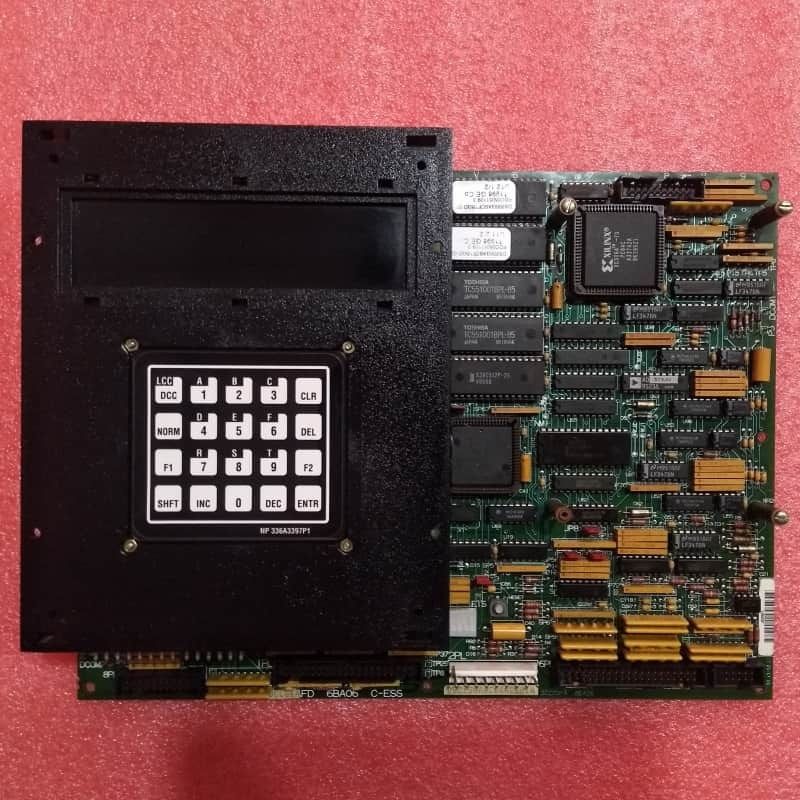

Gebruiksvriendelijk beheer: Ondersteunt een bevestigbaar alfanumeriek programmeertoetsenbord, dat toegang verleent tot systeemdiagnostiek, configuratie-instellingen en real-time statuscontroles om het onderhoud te vereenvoudigen.

Duurzaamheid & Bescherming: Maakt gebruik van Mark V-standaardcomponenten voor spanningsbeveiliging, plus een functionele, op prioriteit gebaseerde PCB-coating die kritieke hardware beschermt tegen omgevingsstress.

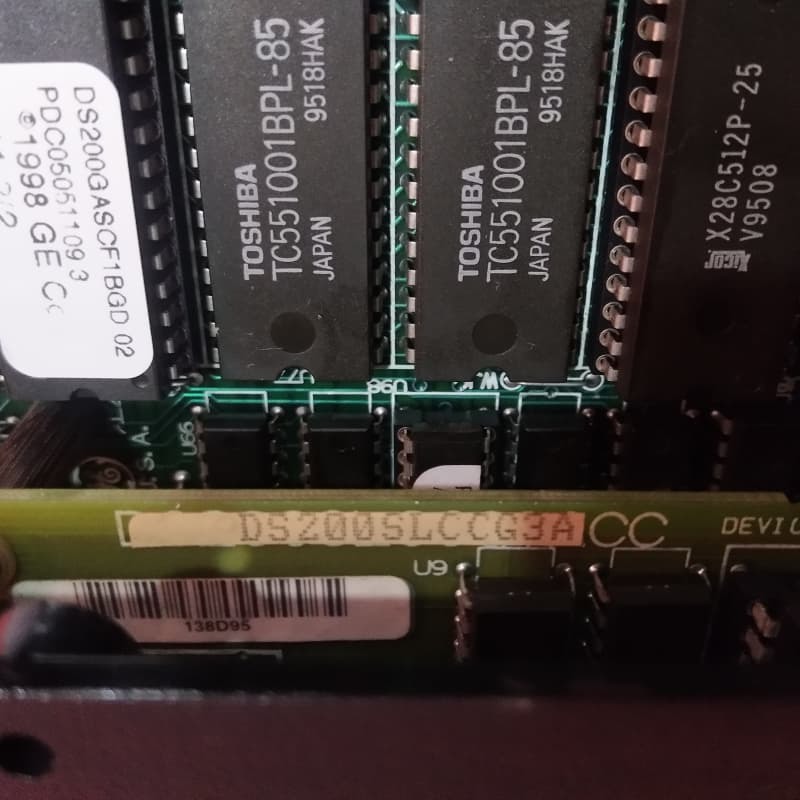

Productnummerinzichten: Het onderdeelnummer codeert belangrijke details: “DS200” bevestigt de normale Mark V-assemblage en binnenlandse Amerikaanse fabricage; “SLCC” duidt op LAN-communicatiefunctionaliteit; “G3” plaatst het in Mark V Groep 3; en “ACC” geeft de drie revisies aan.

Belangrijkste kenmerken van de geïntegreerde DS215GASCG4AZZ01A

Alles-in-één integratie: Combineert aandrijfregeling en LAN-communicatie in één enkele eenheid, waardoor afzonderlijke module-installatie wordt geëlimineerd en de bedradingscomplexiteit wordt verminderd.

Speedtronic-erfenis: Maakt gebruik van Mark V’s Speedtronic-technologie om betrouwbare, in de industrie bewezen prestaties voor turbineaandrijvingen te garanderen.

Drievoudige processor-efficiëntie: DCP/MCP/CMP-samenwerking levert precieze, responsieve aandrijfregeling en voldoet aan de hoge dynamische behoeften van gas-, stoom- en windturbines.

Naadloze LAN-connectiviteit: De DS200SLCCG3ACC maakt gecentraliseerde bewaking en controle via LAN mogelijk en ondersteunt de gegevensuitwisseling met netwerkapparaten.

Vereenvoudigd onderhoud: Intuïtieve LED-diagnostiek, verwijderbare EPROM's en een programmeertoetsenbord verminderen de tijd voor probleemoplossing en reparatie.
