GE DS200SDCIG2AHB Power Supply Board 200 mm x 330 mm voor Mark V Turbine

GE DS200SDCIG2AHB Voeding- en Instrumentatiekaart

Productbeschrijving:

De GE DS200SDCIG2AHB is een Voeding- en Instrumentatiekaart ontworpen voor GE's Mark V Turbine Control System—een van de laatste GE-series die de gepatenteerde Speedtronic-besturingstechnologie van het merk integreert. Het is een herziene variant van de originele DS200SDCIG2-moederbord en fungeert als interface met DC2000-aandrijvingen.

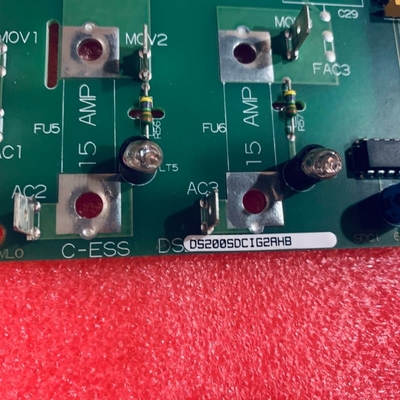

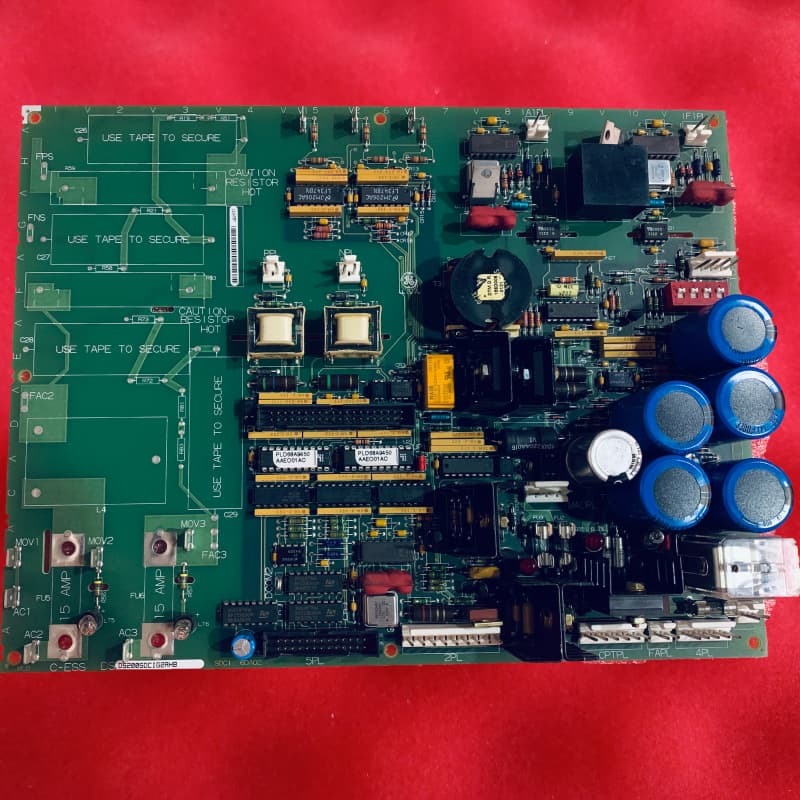

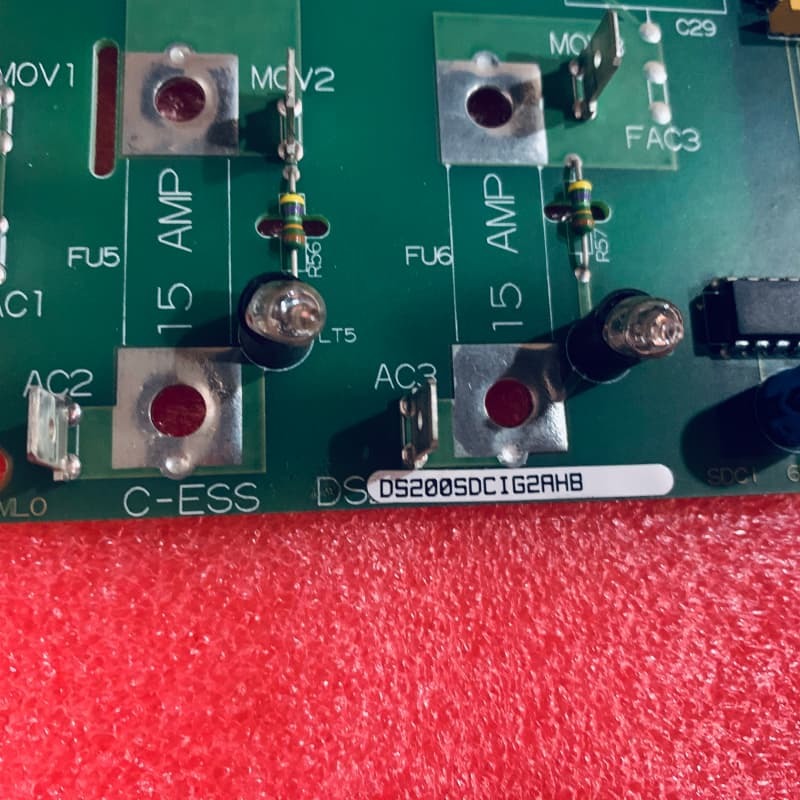

Van nature statisch gevoelig, vereist het strikte behandelingsprotocollen: opslag in een statisch-beschermende verpakking tot installatie, het aanraken van een ongeverfd metalen oppervlak gedurende 2 seconden vóór installatie om statische elektriciteit te ontladen, en alleen hanteren aan de buitenranden om schade aan componenten te voorkomen. Belangrijke hardware omvat drie aanpasbare onderdelen: JP1 voor MD Control Source, JP2 voor MA AC Contactor Drop-Out Time, SW1 voor AC Line CT Burden Selection, en zekeringen FU1-FU3, FU5-FU6, elk gekoppeld aan een indicatorlampje dat activeert wanneer de zekering doorbrandt. De voedingscircuits omvatten +5 VDC (4A), ±15 VDC (0,4A), ±24 VDC en 115 VAC (0,4A).

Voor vervanging moet de stroom volledig worden losgekoppeld van de aandrijving, toegang worden verkregen door de blokkeerkaart naar voren te kantelen via de vergrendelingsmechanismen en alle kabels eerst van de kaart worden losgekoppeld.

Technische parameters:
