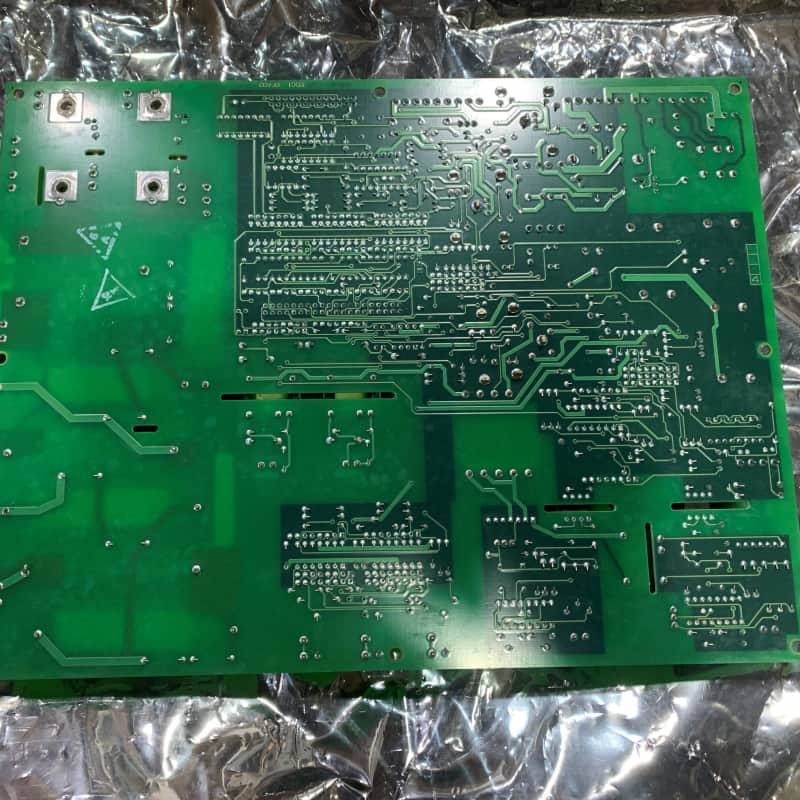

GE DS200SDCIG2AFB DC stroomvoorziening 200 mm x 330 mm

GE DS200SDCIG2AFB DC Voeding Board

Productbeschrijving:

De GE DS200SDCIG2AFB is een DC Voeding & Instrumentatie Board dat behoort tot GE's Mark V Series—een van de laatste GE-lijnen die gepatenteerde Speedtronic-besturingstechnologie integreert. Als een herziene variant van de originele DS200SDCIG2 moederbord, behoudt het de standaard Mark V assemblagestijl en dient het DC2000 aandrijfcontrolesystemen.

Ontworpen voor extern excitergebruik, verwerkt het ingangsspanningen tot 600 VAC, levert het logische voeding en interface-circuitry terwijl het DC-motorsignalen en AC-lijnen instrumenteert. Belangrijke hardware omvat armature SCR-gating driver circuits, motorveldvoedingscircuits, twee door de gebruiker configureerbare jumpers (JP1 voor MD/MA contactor onafhankelijkheid, JP2 voor MA contactor uitschakeltijd), en contactor driver circuits-----relais K2 als pilot relais, CNPL voor 115 VAC MA contactor voeding, MACPL voor 24 VDC MD contactor FET output. Statisch gevoelig, vereist het een aardingsband tijdens de behandeling. Voor vervanging, schakel de aandrijving uit, pas de jumperinstellingen aan op het oude board en raadpleeg de GEI-100173 handleiding.

Kenmerken:

Optimalisatie Externe Exciter: Op maat gemaakt voor externe exciters, ondersteunt tot 600 VAC ingang om te voldoen aan diverse voedingssysteembehoeften voor DC2000 aandrijvingen.

Precisie Contactorbesturing: Integreert relais K2, speciale connectoren (CNPL/MACPL) en jumpers (JP1/JP2) om de werking van MA/MD contactoren fijn af te stellen, waardoor aanpasbare onafhankelijkheid en uitschakeltijd mogelijk zijn.

Beschermde Behandeling: Geclassificeerd als statisch gevoelig, vereist aardingsbanden om schade aan componenten tijdens installatie/vervanging te voorkomen.

Drop-In Vervanging: Dient als een primaire vervanging voor andere Mark V SDCI boards, met duidelijke vereisten om de jumperinstellingen aan te passen voor naadloze systeemintegratie

Technische Parameters:
