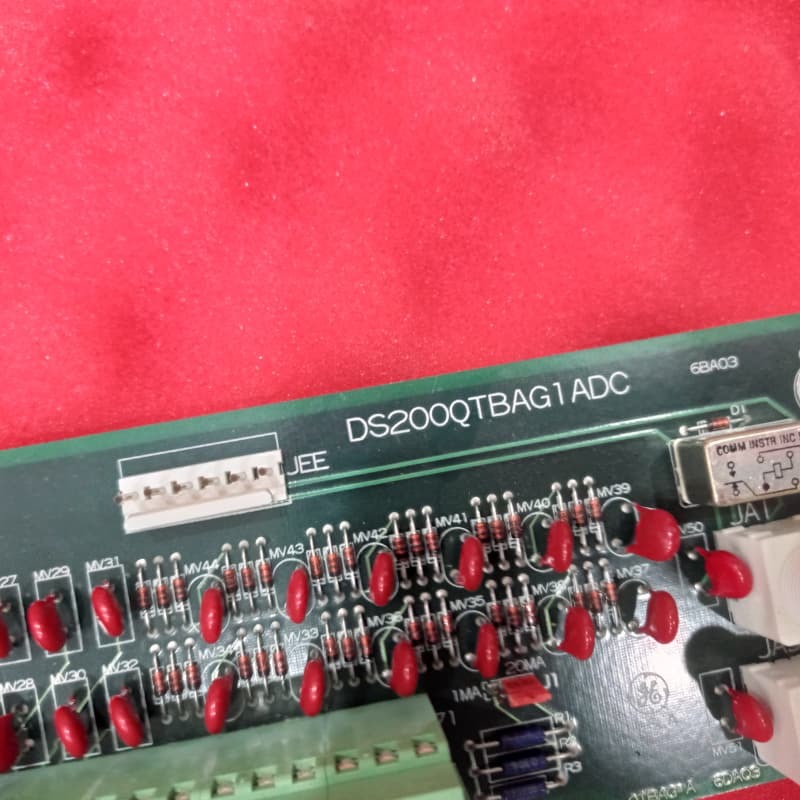

GE DS200QTBAG1ADC QTBA Terminal Board Mark V 330mm x 200mm

GE DS200QTBAG1ADC QTBA Terminal Board Mark V Ge Turbine Control

Productdetails:

De GE DS200QTBAG1ADC is een RST-aansluitbord dat exclusief is ontworpen voor GE’s inmiddels ter ziele gegane Mark V Speedtronic-serie—een van de laatste GE-lijnen die Speedtronic-besturingstechnologie integreerde. Het is een herziene variant van het originele DS200QTBAG1-moederbord, met drie belangrijke updates om signaalbeheer te verbeteren.

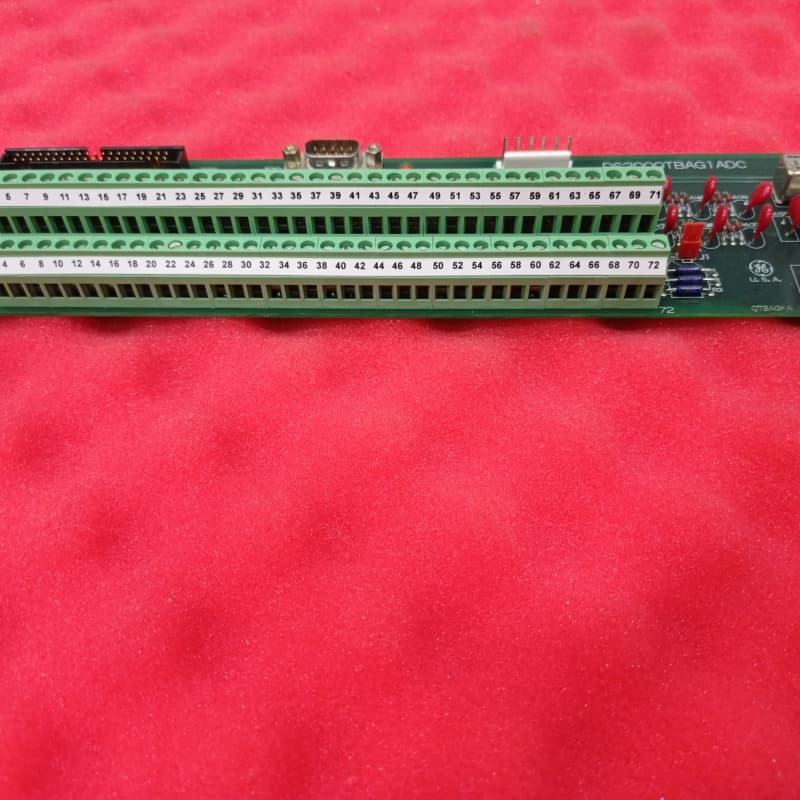

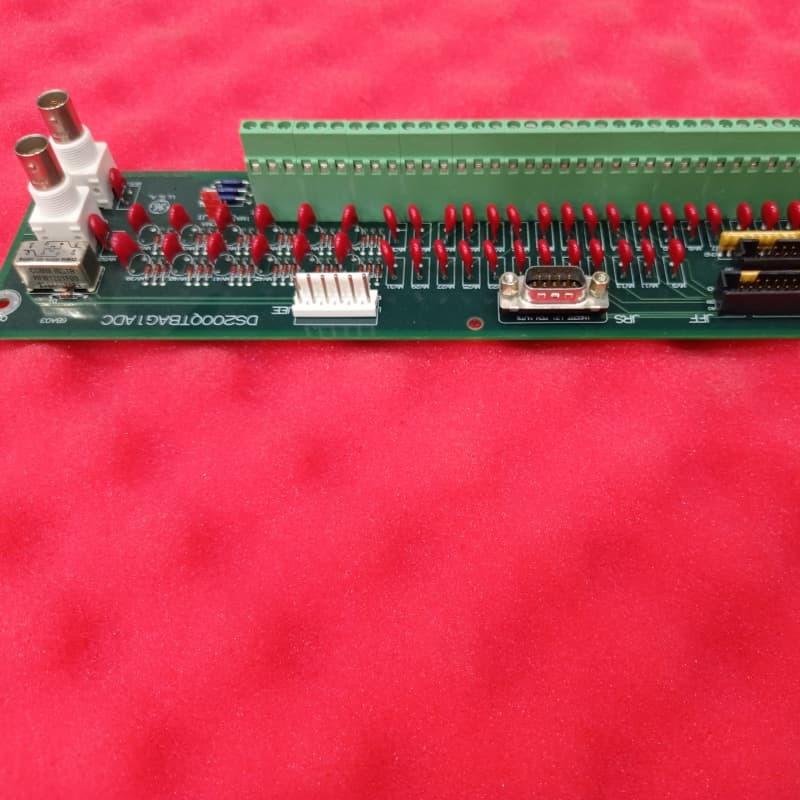

De belangrijkste rol is het routeren en verbinden van signalen in Mark V-systemen: het beschikt over twee klemmenblokken met elk 72 signaaldraden, een 40-pins JFF-connector, een seriële connector en ondersteunt brandstofstroomsignaalverbindingen. Belangrijkste specificaties zijn onder meer 6 magnetische pulssnelheidsingangen, 8 servoklepuitgangen, 6 LVDT-excitatiebronnen en een J1-jumper voor aanpassing van het ingangssignaal.

Met name de in-/uitgangen gebruiken alleen R1/R2/R3-signalen (geen redundante toegang als er niet wordt gestemd), waardoor gerichte signaaloverdracht wordt gegarandeerd voor betrouwbare turbinebesturing.
