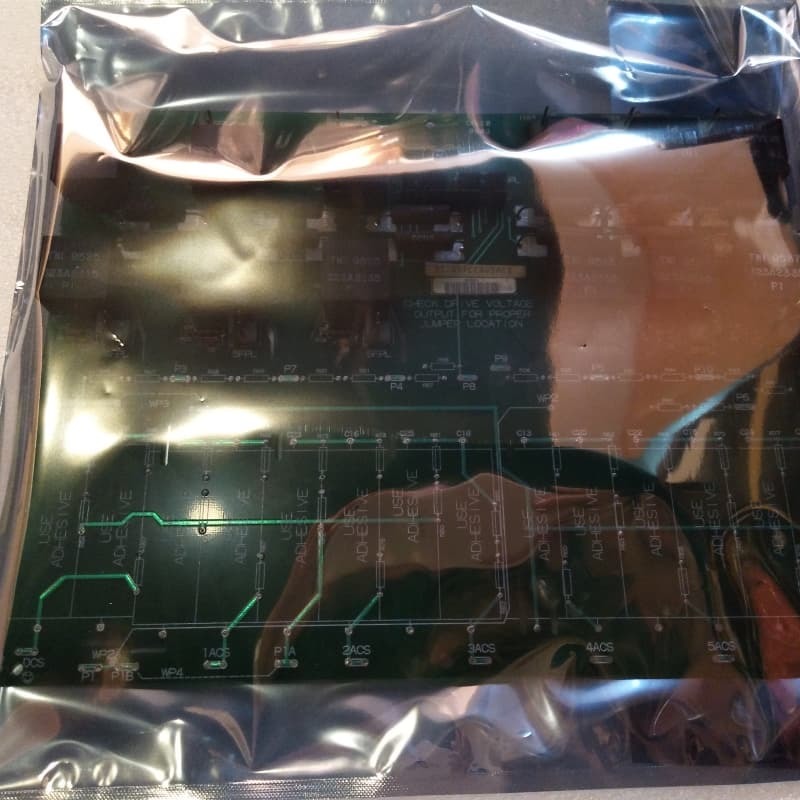

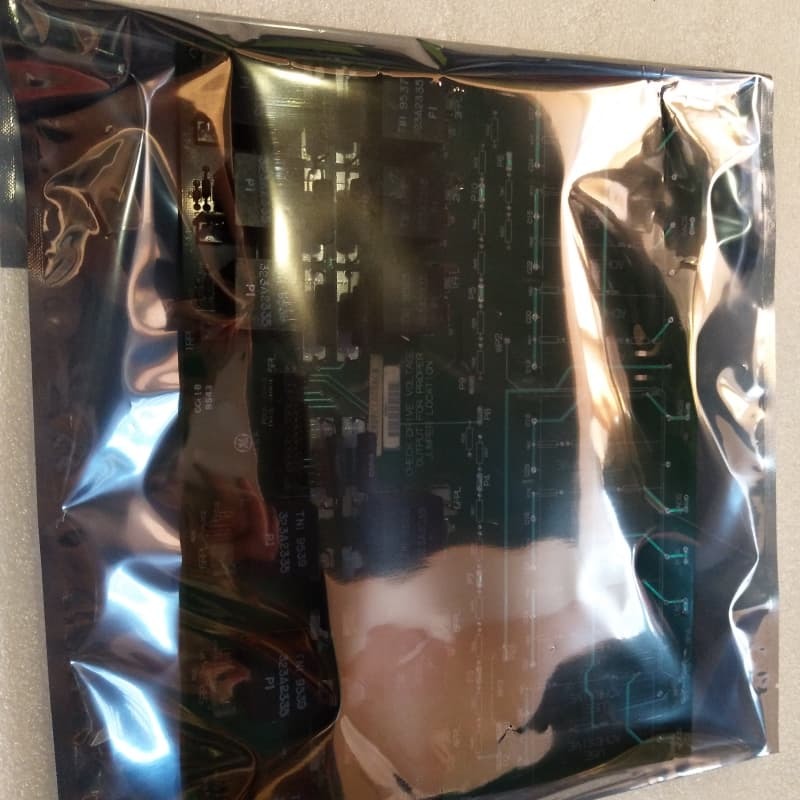

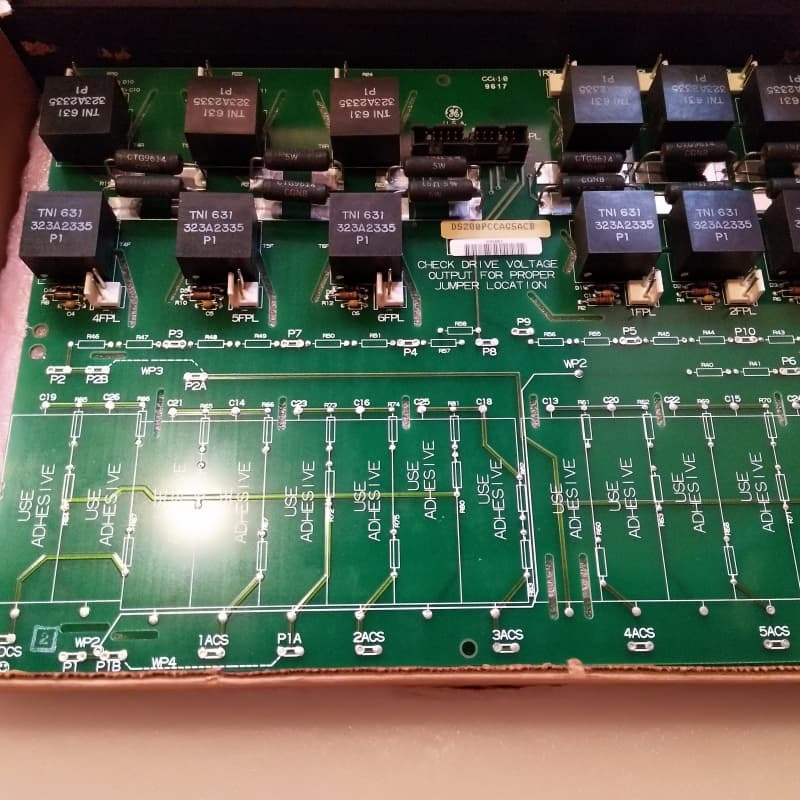

GE DS200PCCAG5ACB Power Connect Card 330mm x 200mm Mark V

GE DS200PCCAG5ACB Power Connect Card

Productdetails:

De GE Speedtronic Mark V DS200PCCAG5ACB is een Power Connect Card met hoog vermogen, ontworpen om SCR-vermogensbruggen en de besturingscircuits van een aandrijving te verbinden. Het gebruikt pulstransformatoren om gate-aandrijfsignalen naar de SCR-brug te leveren en wordt geclassificeerd als “hoog vermogen” omdat de snubber-circuits elders in het systeem zijn geplaatst, waardoor koppeling met controllers met hoog vermogen vereist is.

Het beschikt over 12 plugconnectoren voor voorwaartse/achterwaartse SCR-gatepulsen, één connector voor communicatie met de DCFB-voedingskaart, plus beenreactoren, zekeringen en 4 draadbruggen. Gemonteerd achter de aandrijfbesturingskaart, wordt het bevestigd aan een kaartdrager via zes plastic houders. Statisch gevoelig, het heeft in de fabriek geboorde geïsoleerde gaten voor veilige installatie; het “G5”-productlabel duidt op Mark V Groep 5-lidmaatschap, 1500 V rms max AX-spanning en compatibiliteit met J/K/M-stijl Mark V-frames.

Belangrijkste kenmerken:
Integratie van SCR met hoog vermogen: Verplaatst snubber-circuits/dempingsreeksen voor gebruik met hoog vermogen, koppelt met controllers met hoog vermogen om SCR-bruggen en besturingscircuits te verbinden via pulstransformatoren.

Gerichte connectiviteit: 12 plugconnectoren voor bidirectionele SCR-gatepulsen en een DCFB-voedingsconnector zorgen voor naadloze signaal-/vermogensverbindingen in Mark V-aandrijvingen.

Mark V Groep 5-compatibiliteit: “G5”-label bevestigt 1500 V rms max spanning en J/K/M-frame-geschiktheid, waardoor compatibiliteitscontroles voor Mark V-systemen worden vereenvoudigd.

Veilige montage: Geïnstalleerd achter aandrijfbesturings-/voedingskaarten, bevestigd door zes plastic houders aan een drager—met geïsoleerde boorgaten voor veilige, stabiele plaatsing.

Statische & Spanningveiligheid: Behandeld als statisch gevoelig; basiskaart voorkomt gevaarlijke oppervlaktespanningsopbouw na uitschakeling, cruciaal voor veilige installatie/onderhoud.
