GE Mark V DS200IQXDG1A Inverter Snubberkaart 330mm x 100mm

GE Mark V DS200IQXDG1A Inverter Snubber Card voor Turbine Controlesystemen

Productbeschrijving:

De GE DS200IQXDG1A is een Inverter Snubber Card onderdeel van GE's Mark V Speedtronic Controlesystemen - gebruikt voor middelgrote tot grote gas/stoomturbines en de EX2000 subset van Mark V. Als een herziene variant van het basismodel, is de belangrijkste rol het verminderen van schakeltransiënten in omvormers: het gebruikt passieve componenten om spanningspieken te onderdrukken, overtollige schakelenergie te absorberen en EMI te verminderen, waardoor vermogenshalfgeleiders worden beschermd en een stabiele werking van de omvormer wordt gewaarborgd.

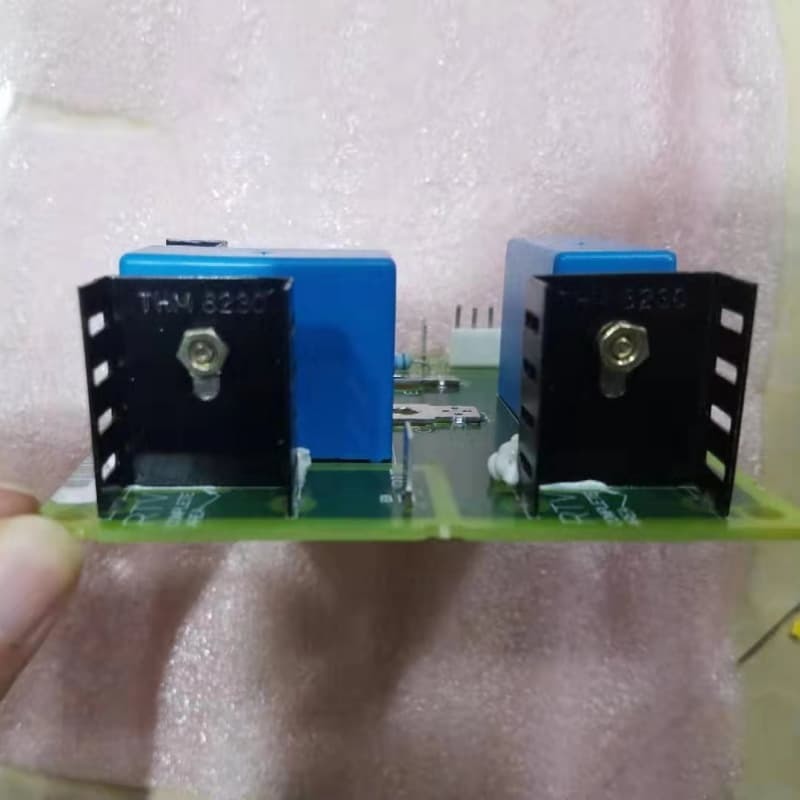

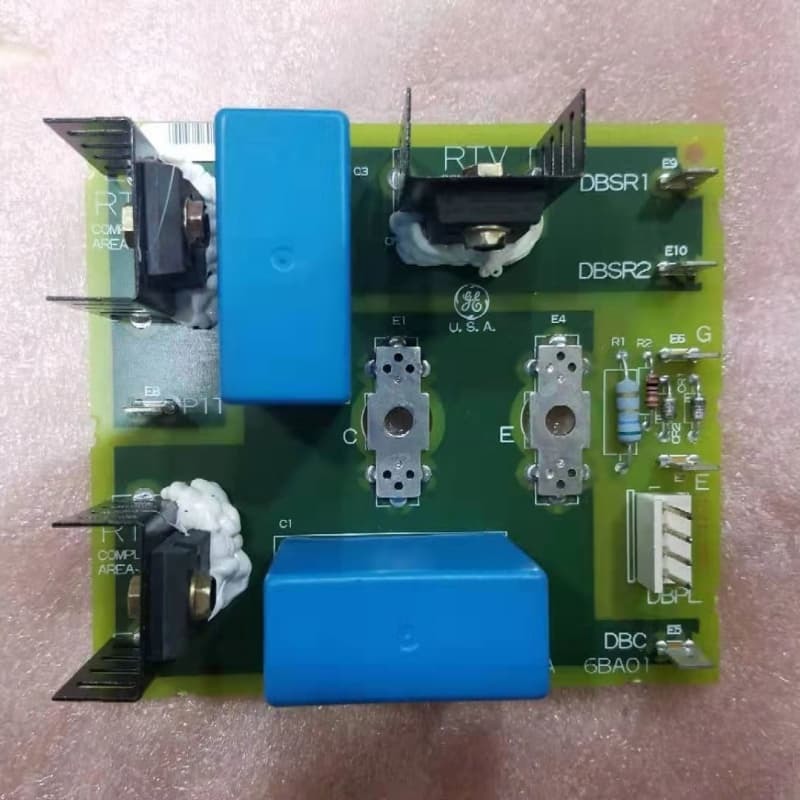

Fysiek is het een kleine printplaat met hoekmontagegaten, met vier aansluitklemmen, twee verticale pin headers, vijf insteekconnectoren, drie koellichamen met transistors en twee WIMA FKP 1 polypropyleen condensatoren. De drievoudige redundantie van de Mark V maakt het mogelijk om te werken zonder turbine-uitschakeling tijdens componentreparatie.

Belangrijkste kenmerken:

Kern van de omvormerbescherming: Onderdrukt spanningspieken, absorbeert schakelenergie en vermindert EMI/transiënten, waardoor IGBT's/MOSFET's worden beschermd en de prestaties van de omvormer worden gestabiliseerd.

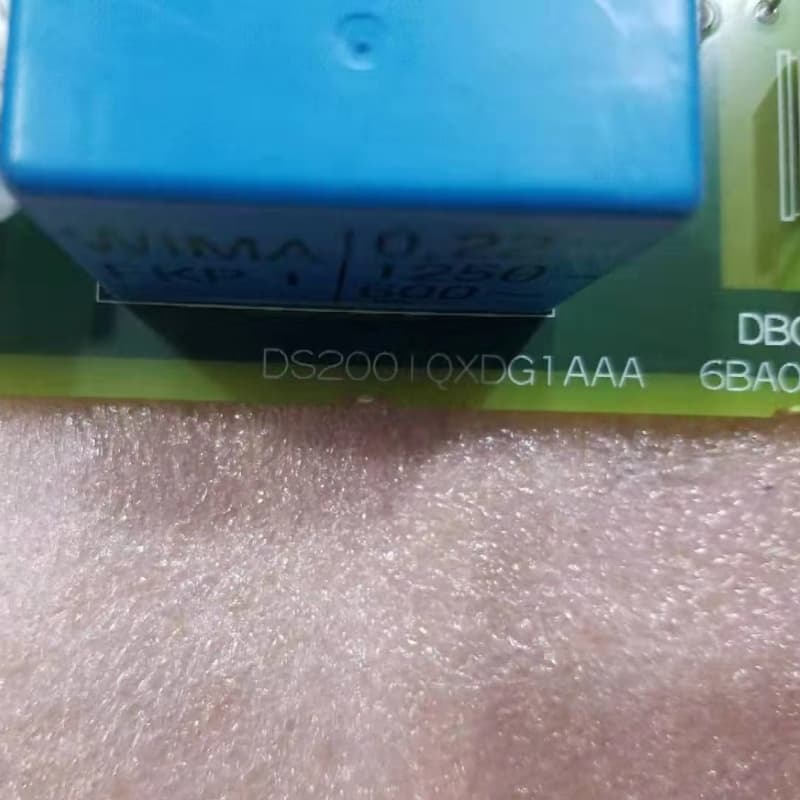

Gespecialiseerde componenten: Twee WIMA FKP 1 condensatoren en koellichamen optimaliseren de pulshantering en thermisch beheer voor industriële omstandigheden.

Compact, monteerbaar ontwerp: Klein formaat met hoekgaten voor eenvoudige installatie; diverse connectoren maken naadloze systeemkoppeling mogelijk.

Redundantieondersteuning: Lijnt zich uit met de drievoudige redundante architectuur van Mark V, waardoor reparaties mogelijk zijn zonder turbine-uitschakeling - cruciaal voor industriële uptime.

Technische parameters:
