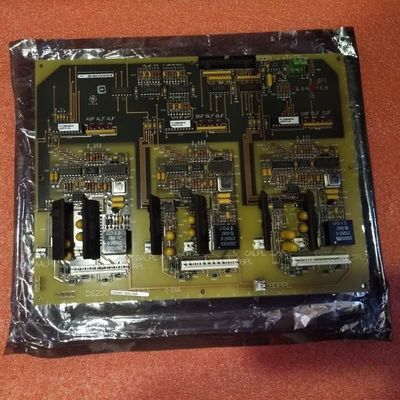

GE DS200IIBDG1AEA IGBT Gate Driver Board 330mm x 200mm

GE DS200IIBDG1AEA PCB IGBT Gate Driver Board

Productdetails:

De GE DS200IIBDG1AEA is een IGBT (Insulated Gate Bipolar Transistor) Driver Board ontworpen voor aandrijfregelsystemen, specifiek de Mark V Series van GE. Als een herziene versie van het moederbord DS200IIBDG1 (met drie belangrijke productupdates), is de belangrijkste rol het leveren van precieze regelsignalen—meestal pulsen naar IGBT-gate-aansluitingen, gesynchroniseerd met de systeembehoeften om de schakelfrequentie en duty cycle te reguleren. Het bewaakt ook belangrijke parameters (temperatuur, spanning, stroom) voor een veilige, efficiënte IGBT-werking.

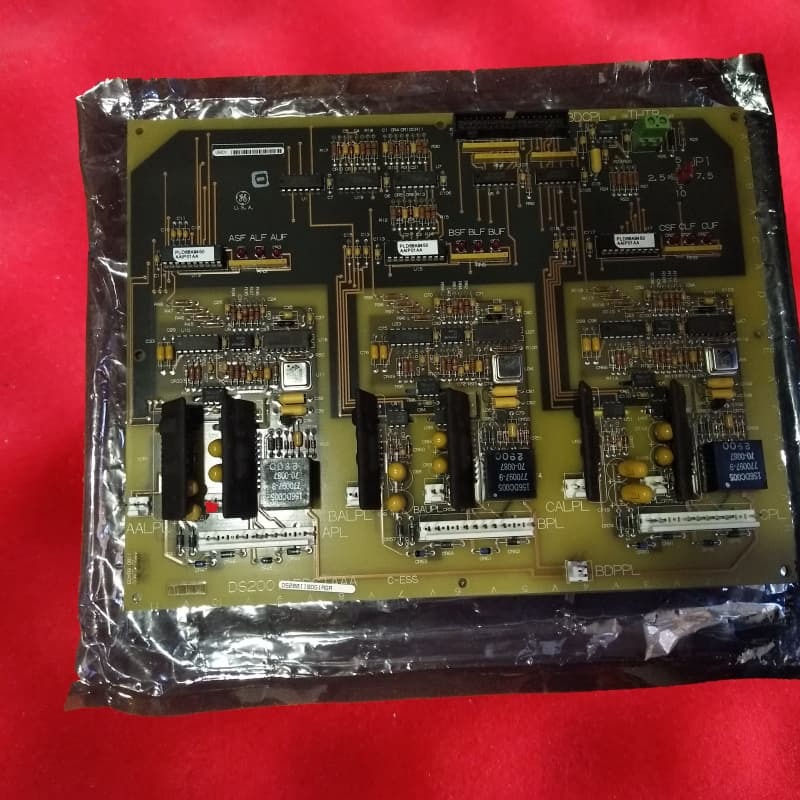

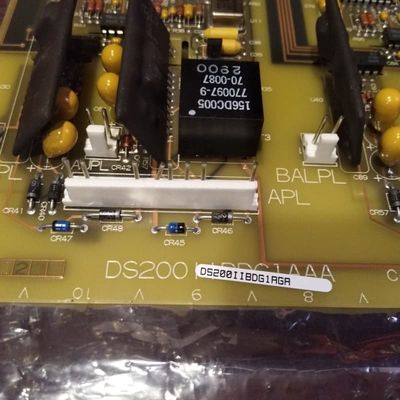

Fysiek gezien heeft het een 34-pins connector voor lintkabelverbinding, drie 8-pins connectoren met de labels APL, BPL, CPL, voor systeemcommunicatie, en negen rode indicator-LED's. Strikte hantering is vereist: lintkabels moeten bij de connectoren worden vastgepakt om schade te voorkomen; de printplaat is hoogspanningsgevoelig, dus contact met kastcomponenten is niet toegestaan. Een dikke standaard PCB-coating beschermt kritieke interne hardware.

Belangrijkste kenmerken:
Nauwkeurige IGBT-regeling: Genereert PWM-signalen om het IGBT-schakelen te reguleren, waardoor de efficiëntie wordt geoptimaliseerd en afgestemd op de operationele vereisten van het systeem.

Parameterbewaking: Volgt temperatuur, spanning en stroom om IGBT-schade te voorkomen en een veilige, consistente prestatie te garanderen.

Gestructureerde connectiviteit: 34-pins (lintkabel) en APL/BPL/CPL 8-pins connectoren maken veilige, georganiseerde verbindingen met systeemcomponenten mogelijk—bekabeling intern geleid om interferentie te voorkomen.

Visuele status & Veiligheid: Rode LED's geven duidelijke operationele feedback; hoogspanningsontwerp vereist strikte veiligheidsprotocollen om gebruikers en apparatuur te beschermen.

Beschermend ontwerp: Dikke PCB-coating beschermt kritieke hardware, waardoor de duurzaamheid in industriële omgevingen wordt verbeterd.
