GE DS200FCGDH1BAA Gate Distributiekaart voor Mark V Turbinebesturing

GE DS200FCGDH1BAA Gate Distributie- en Statuskaart

Productdetails:

De GE DS200FCGDH1BAA is een Gate Distributie- en Statuskaart ontworpen voor GE's LCI-serie en Speedtronic Mark V turbinecontrolesystemen. Als een kritieke interfacekaart beheert het 6-puls, fasegestuurde niet-kerende bruggen door SCR-vuurgegevens van de DS200DSPC te ontvangen, precieze gating-signalen te distribueren, celstatus te bewaken, brugfeedback te verwerken en diagnostiek via de VME-backplane te verzenden.

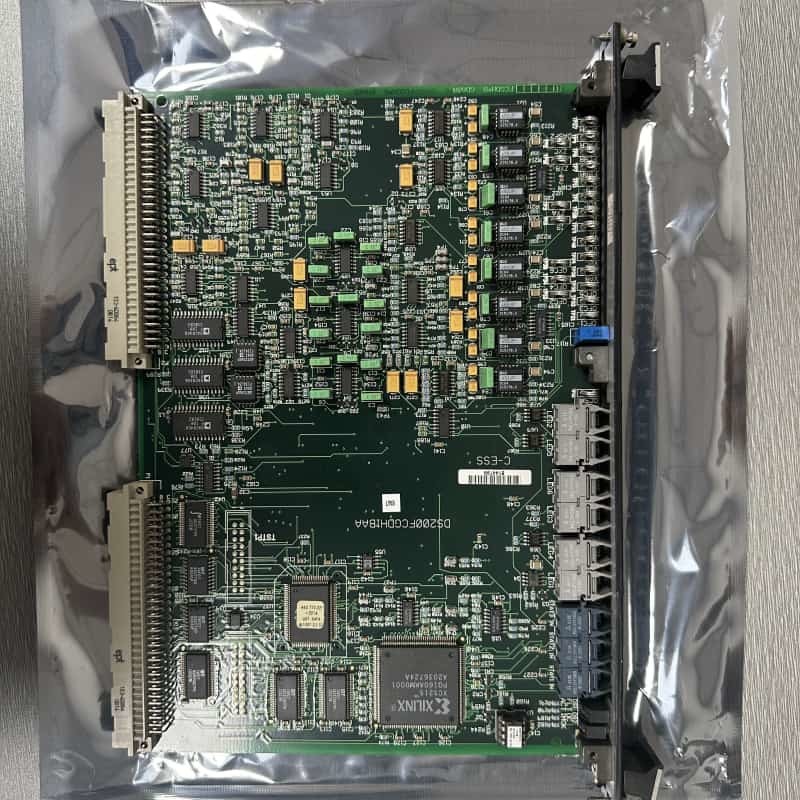

Fysiek volgt het de 6U VME-standaard, heeft het een zeslaags structuur met dubbelzijdige SMDs en wordt het in VME-racks gemonteerd naast de DSPC voor communicatie met lage latentie. Het bevat een frontplaat, twee mannelijke achterconnectoren en belangrijke componenten zoals een Xilinx FPGA. Een systeemreset initialiseert registers naar de standaardstatus, terwijl een heartbeat de werking bevestigt - een storing schakelt de gating uit en vereist een harde reset.

Belangrijkste kenmerken:
LCI & Mark V Integratie: Op maat gemaakt voor LCI-systemen en Mark V turbinecontroles, waarbij DSPC-gegevens worden gekoppeld aan brugbewerkingen en kritieke turbine-energieconversie wordt ondersteund.

Nauwkeurige Brugbesturing: Distribueert glasvezel gating-signalen naar zes celstrings via een vuurmaskerregister en verwerkt feedback, waardoor een efficiënte 6-puls brugwerking wordt gegarandeerd.

Ingebouwde Diagnostiek & Veiligheid: Zendt diagnostiek via VME-backplane; heartbeat "IMOK" LED en gating-uitschakeling verbeteren de systeem betrouwbaarheid en voorkomen schade.

VME-Standaard Ontwerp: 6U VME-formaat en rack-mount compatibiliteit met DSPC minimaliseren latentie, waardoor de communicatie in industriële controle-opstellingen wordt gestroomlijnd.

Gestructureerde Hardware: Zeslaags SMD-circuit, Xilinx FPGA en frontplaat optimaliseren de ruimte en maken eenvoudige monitoring/installatie mogelijk.
