GE Mark V DS200DTBDG1A Afsluitmodule 330mm x 100mm x 200mm

GE MARK V DS200DTBDG1A Contact Output Expansion Termination Module

Productbeschrijving:

De GE DS200DTBDG1A is een Contact Output Expansion Termination Module onderdeel van GE’s Mark V/Mark V LM Serie, ontworpen voor turbine controlesystemen. Als een herziene versie van de originele DS200DTBDG1, wordt deze geïnstalleerd op locaties Q11, Q21 en Q51, en verbindt met 30 relais op de TCRA-kaart.

Zijn belangrijkste rol is het uitbreiden van contact output mogelijkheden: 16 van de 30 outputs kunnen worden geconfigureerd als solenoïden via hardware jumpers, en twee extra outputs ondersteunen ontstekingsomvormers wanneer J19/J20 zijn verbonden.

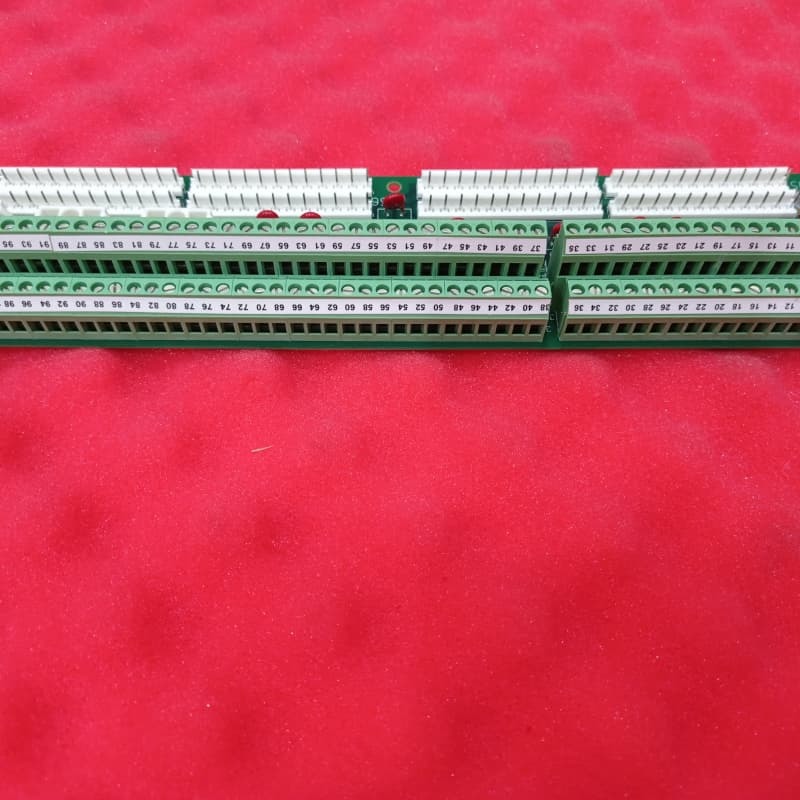

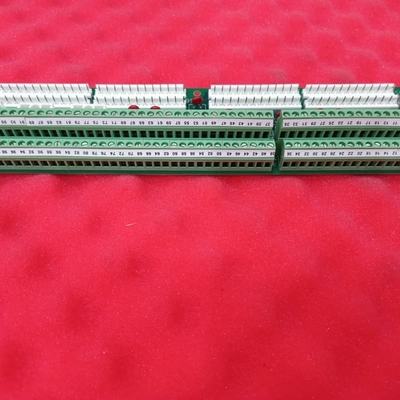

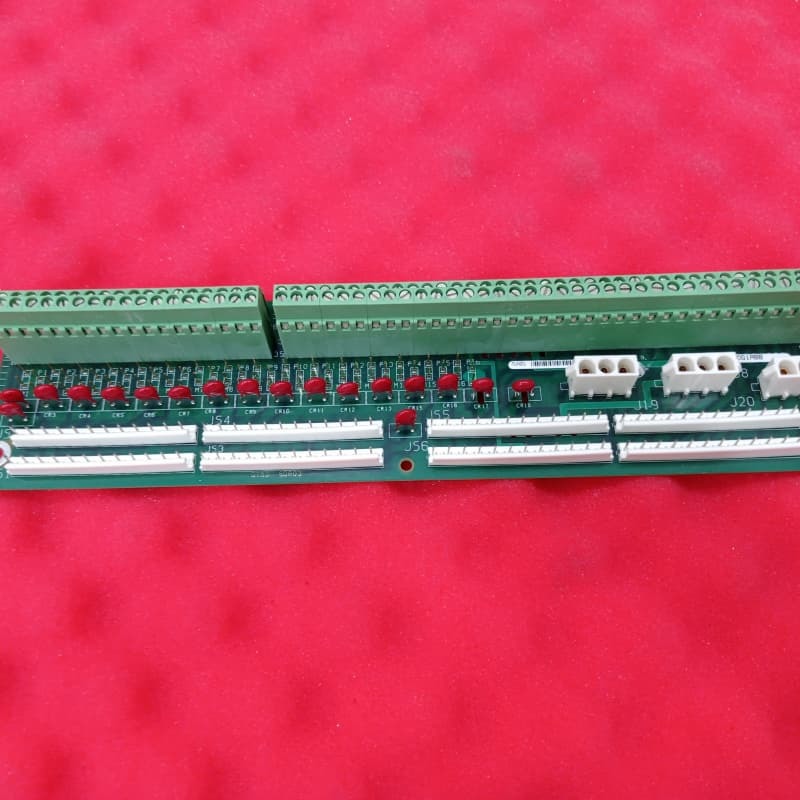

Fysiek beschikt het over twee klemmenblokken, meerdere testpunten, 2 jumpers, 3 34-pins connectoren en 8 connectoren voor TCRA relais signalen.  Testen vereist getraind personeel met gekalibreerde apparatuur, statische-vrije oppervlakken en verwijzing naar fabriekshandleidingen met behulp van TP ID's voor circuitdiagnostiek.

Belangrijkste kenmerken:
Mark V Serie Integratie: Op maat gemaakt voor Mark V/Mark V LM turbine controles, waardoor naadloze verbinding met TCRA relais mogelijk is en de output capaciteit op Q11/Q21/Q51 locaties wordt uitgebreid.

Configureerbare Outputs: 16 outputs configureerbaar als solenoïden via jumpers; twee extra outputs voor ontstekingsomvormers, wat de flexibiliteit voor turbinespecifieke behoeften verbetert.

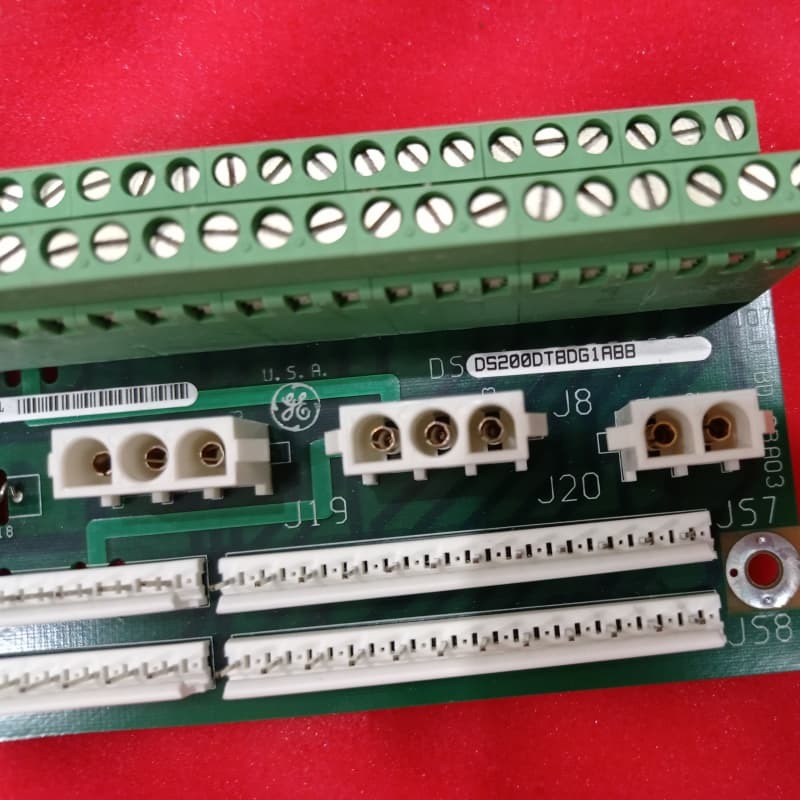

Toegewijde Connectiviteit: Bevat JS1–JS8, solenoïde voeding J8, en J19/J20, wat zorgt voor een precieze signaal/voedingsrouting binnen het controlesysteem.

Diagnostische Mogelijkheden: Testpunten (TP-gelabeld) met fabrieksgedocumenteerde functies maken gerichte probleemoplossing mogelijk, beperkt tot getrainde servicemonteurs met de juiste apparatuur.

High-Density Terminatie: Twee klemmenblokken ondersteunen uitgebreide signaalkabeling, waardoor output management wordt gecentraliseerd voor complexe turbine controle-opstellingen.

Revisie-Verbeterd Ontwerp: Bouwt voort op de originele DS200DTBDG1 met een functionele update, waardoor de betrouwbaarheid voor contact output uitbreiding in turbine operaties wordt verbeterd.

Technische parameters:

Toepassingen:

De GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODULE is een van de geavanceerde modellen van de GE Turbine Control Unit serie. Dit model biedt high-speed digitale verwerking en communicatiemogelijkheden, die zorgen voor een nauwkeurige en snelle controle van de gasturbine. Dit product is gemaakt in de VS en is gecertificeerd met COO, wat de kwaliteit en betrouwbaarheid garandeert.
