GE Mark V DS200EXPSG1ACB Bulk Power Supply Board 200 mm x 100 mm

GE MARK V DS200EXPSG1ACB BULK VOEDINGSBORD

Productbeschrijving:

De GE DS200EXPSG1ACB is een Bulk Voedingsbord onderdeel van GE’s Mark V Turbine Control System serie—een van de laatste Mark-iteraties die GE’s gepatenteerde Speedtronic-technologie integreert. Het is een herziene versie van de originele DS200EXPSG1, met twee functionele updates en één artwork-revisie, ontworpen om bulkvoeding te leveren voor Mark V turbinebesturingssystemen.

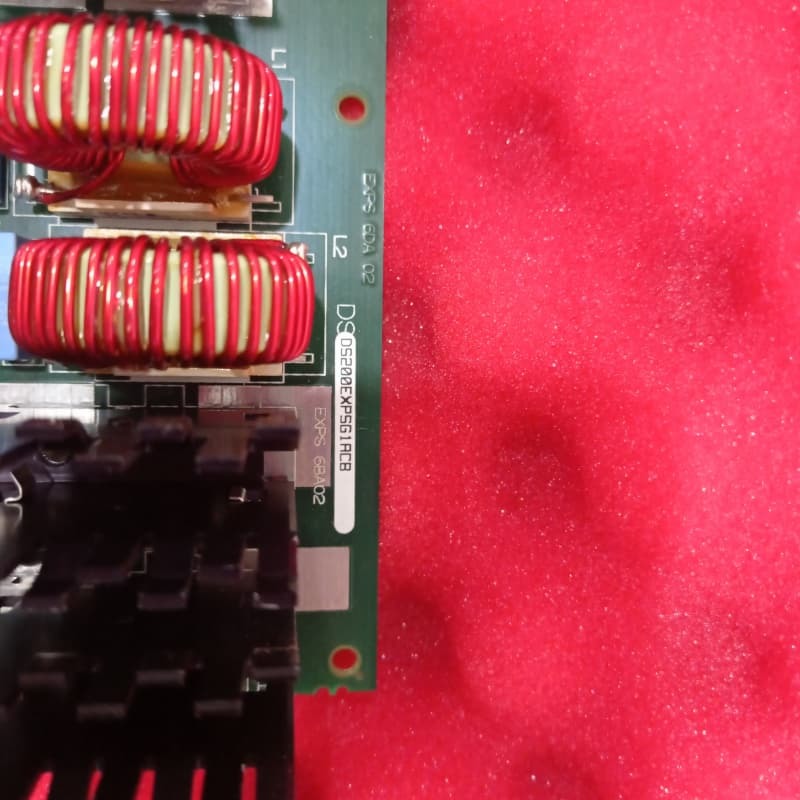

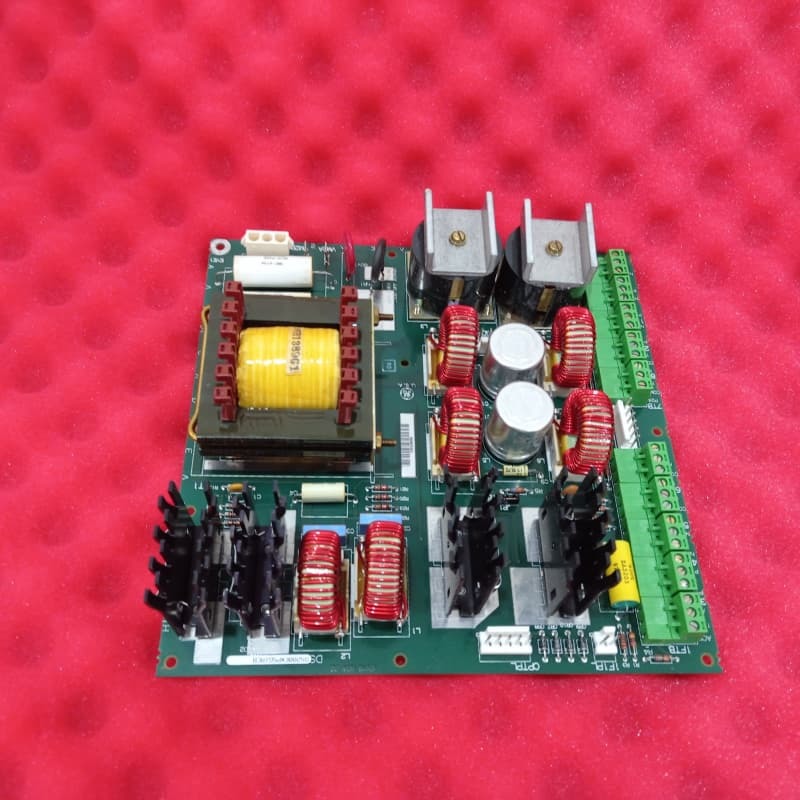

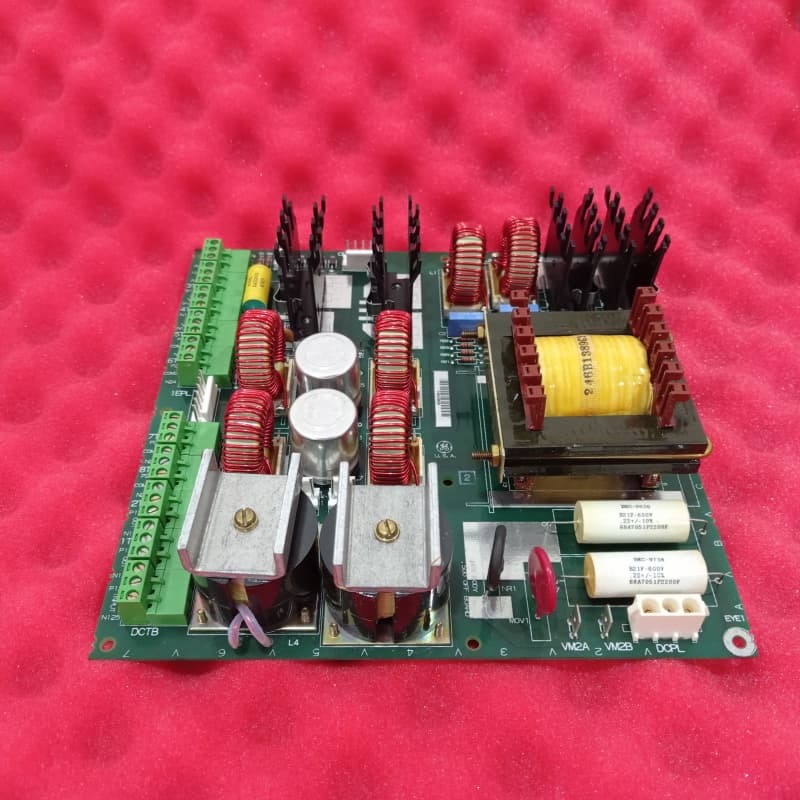

Fysiek bevat het belangrijke hardware: een resetknop, 3 zekeringen, een groene status-LED, 3 9-pins connectoren, meerdere condensatoren en testpunten voor het oplossen van circuitproblemen. Er is één Berg-type jumper (JP1) aanwezig, maar strikt voor productietests—er is geen gebruikersaanpassing toegestaan. De kernlogica wordt beheerd door een 5C060 programmeerbaar logisch apparaat. Installatie vereist het verwijderen van de voeding van het bord, het verifiëren van nul voeding op alle aansluitingen en het volgen van de handmatige instructies voor het loskoppelen van de connector—cruciaal vanwege potentiële beschadigende oppervlaktespanningen.

Belangrijkste kenmerken:

Herziene prestaties: Bouwt voort op de originele DS200EXPSG1 met twee functionele en één artwork-revisie, waardoor de stabiliteit of compatibiliteit van de voeding voor Mark V-opstellingen wordt verbeterd.

Duidelijke status & Diagnostiek: Een groene LED geeft normale werking aan, terwijl testpunten gerichte probleemoplossing van storingen mogelijk maken—waardoor onderhoud wordt vereenvoudigd en downtime wordt verminderd.

Veiligheidsgerichte ontwerp: Vereist strikte stroom-uit-installatie vanwege gevaarlijke oppervlaktespanningen en bevat 3 zekeringen voor circuitbescherming, in overeenstemming met industriële veiligheidsnormen.

Niet-configureerbare Jumper: JP1 is beperkt tot productietests, waardoor onbedoelde gebruikersaanpassingen die de functionaliteit van de voeding zouden kunnen verstoren, worden voorkomen.

Programmeerbare Logische Besturing: Vertrouwt op een 5C060 programmeerbaar logisch apparaat voor systeemlogica-beheer, waardoor een precieze, consistente werking van de voeding wordt gegarandeerd, afgestemd op de Mark V-vereisten.
