GE DS200DTBCG1AAA Contact Output Terminal Board 100 mm x 200 mm
| Plaats van herkomst | VS |
|---|---|
| Merknaam | GE |
| Certificering | COO |
| Modelnummer | DS200DTBCG1AAAA |
| Min. bestelaantal | 1 |
| Prijs | $1000 |
| Levertijd | 5-7 dagen |
| Betalingscondities | T/t |
| Levering vermogen | 999 |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Naam | GE Mark V DS200DTBCG1AAA Contactuitgangsmodule | Product -ID | DS200DTBCG1AAAA |
|---|---|---|---|
| Serie | Mark v | Productnetbreedte | 100 mm |
| Productnethoogte | 200 mm | Product netto diepte/lengte | 330 mm |
| Productnetgewicht | 2 kg | Garantie | 1 jaar |
| Markeren | GE-turbinebeheersbord,contact-output terminal board 100 mm x 200 mm,GE DS200DTBCG1AAA terminalbord met garantie |
||
Productomschrijving

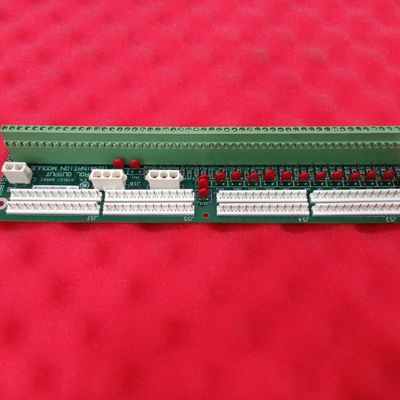

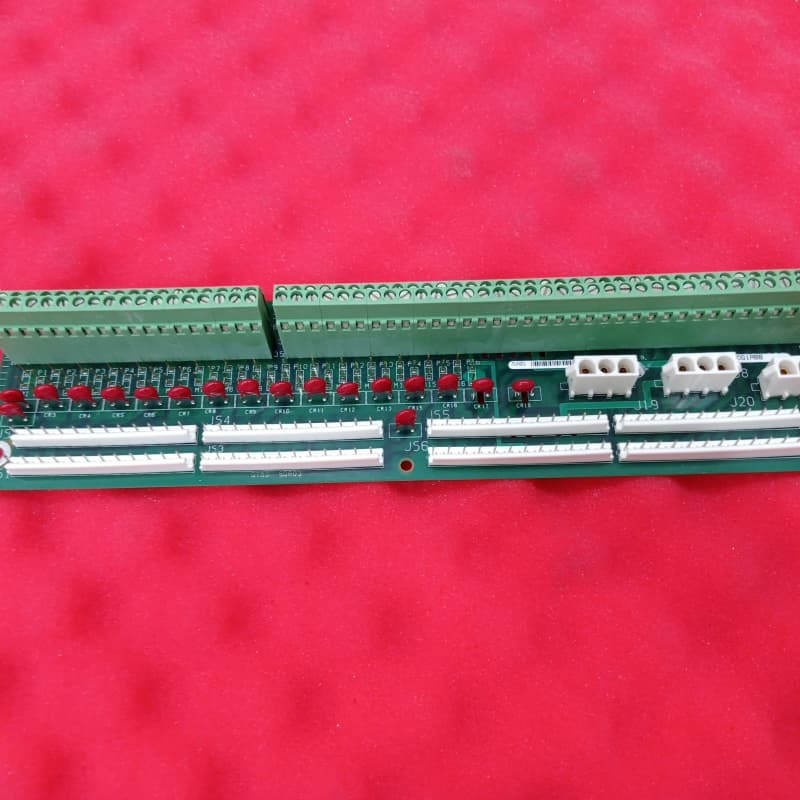

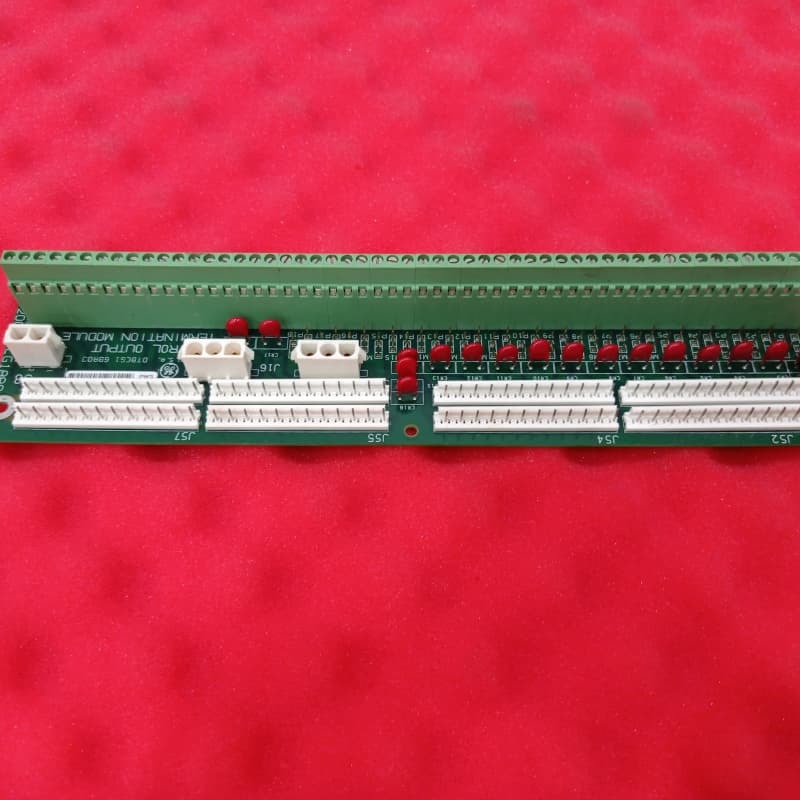

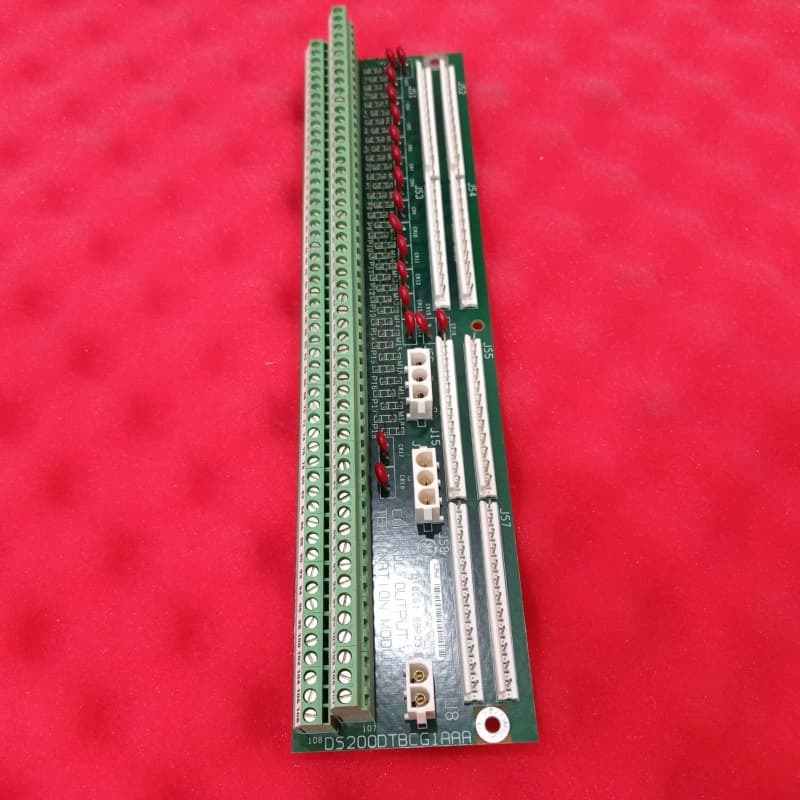

GE DS200DTBCG1AAA Contact Output Terminal Board 100mm x 200mm
Productoverzicht
De GE DS200DTBCG1AAA is een Contact Output Termination Module ontworpen voor GE's legacy Mark V Turbine Control System serie. Deze module bevat gepatenteerde Speedtronic-technologie en wordt gebruikt om GE-compatibele gas-, stoom- en windturbines te besturen. Het vertegenwoordigt een herziene versie van de originele DS200DTBCG1-module, met een enkele A-geclassificeerde functionele update.
Technische specificaties
Geïnstalleerd op locaties Q11, Q21 en Q51 binnen het Mark V-systeem, is de primaire functie het beëindigen en routeren van contactuitgangssignalen. In de Q21/Q51-posities linkt het naar 30 relais op de TCRA-kaart, terwijl het in de Q11-positie verbinding maakt met 4 TCRA-contactuitgangsrelais met gespecialiseerde jumpers voor de besturing van de blow-off klep van het gasmanifold.
Fysieke kenmerken
De module heeft twee klemmenblokken, 2 driedraads en 1 tweedraads bajonetconnectoren, 10 jumpers en speciale connectoren (JS1-JS8, J8 en J15/J16). Juiste montage en kabelrouting zijn cruciaal voor optimale prestaties.
Belangrijkste kenmerken
- Mark V Speedtronic Legacy Integratie: Speciaal ontworpen voor de turbinebesturing van het Mark V-systeem, met behulp van GE's bewezen Speedtronic-technologie voor naadloze integratie met legacy-opstellingen.
- Locatie-specifieke configuratie: Past zich aan de Q11- en Q21/Q51-posities aan om te voldoen aan diverse turbine-uitvoervereisten.
- High-Density Signaalbeheer: Twee klemmenblokken verwerken efficiënt tot 220 signaaldraden, met speciale connectoren voor precieze relaisignaal- en stroomrouting.
- Interferentiebeperking: Vereist strikte kabelscheiding of afgeschermde draden om signaalruis te voorkomen, waardoor een nauwkeurige uitgangsoverdracht wordt gewaarborgd. Glasvezelkabels kunnen veilig worden gebundeld met voedingskabels.
- Thermische veiligheid: Vertrouwt op ongehinderde aandrijfluchtstroom; juiste montage voorkomt dat kabelbundels ventilatieopeningen blokkeren, waardoor verwarmde componenten worden beschermd.
Installatievereisten
Signaaldraden moeten worden gescheiden van "luidruchtige" voedingskabels om interferentie te voorkomen, en de luchtstroom mag niet worden geblokkeerd om oververhitting te voorkomen. Goed kabelbeheer is essentieel voor optimale prestaties en een lange levensduur.
