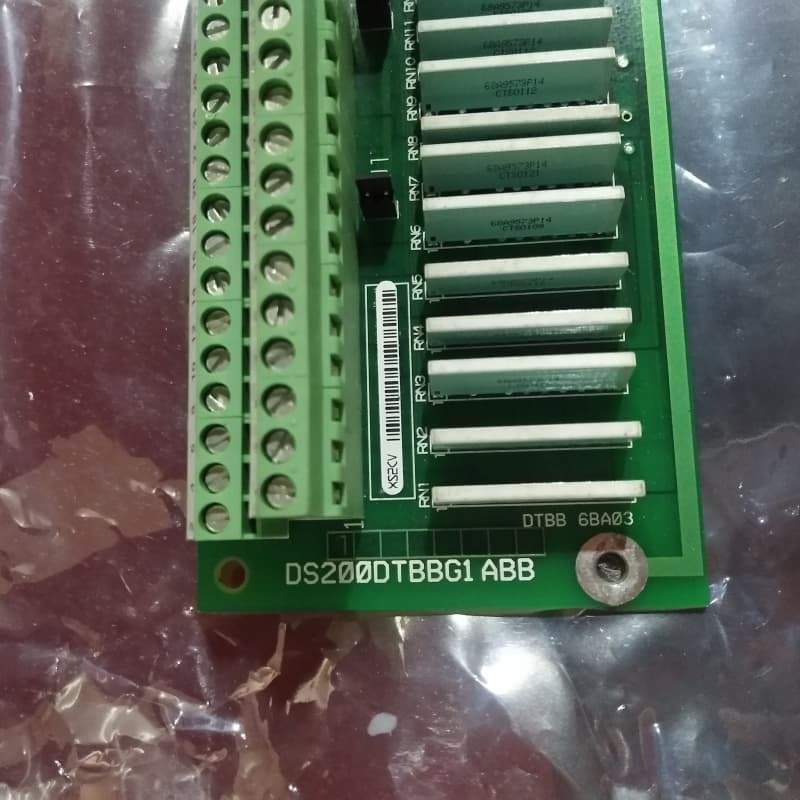

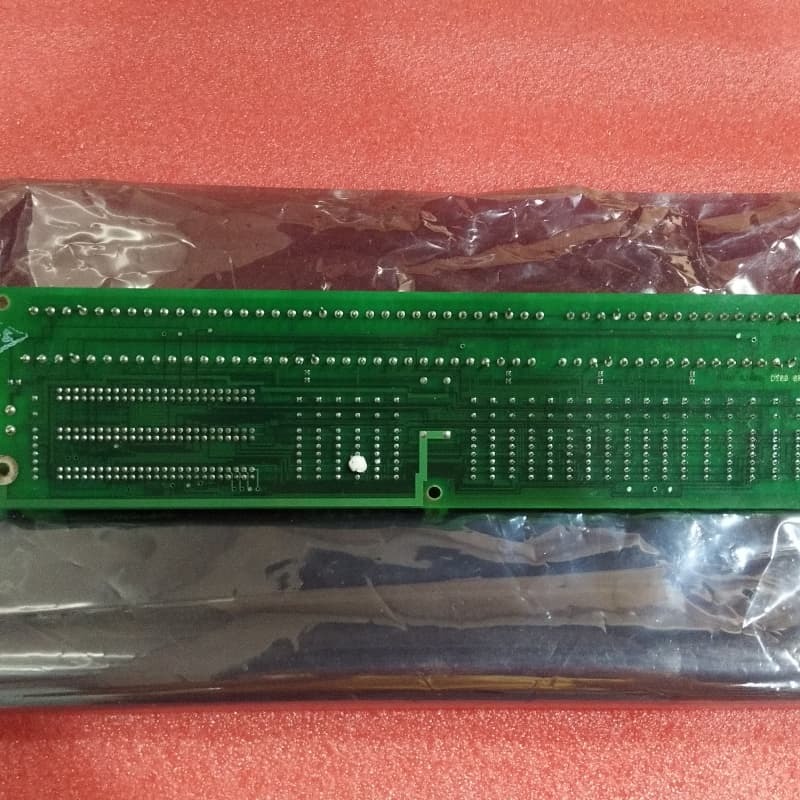

GE DS200DTBBG1A Digitaal I/O-terminalbord 200 mm x 330 mm

GE DS200DTBBG1A TERMINAL BOARD DIGITAL I/O MODULE

Productomschrijving:

De GE DS200DTBBG1A is een Terminal Board Digital Connector Card die behoort tot GE’s Mark V-serie, ontworpen voor industriële besturingssystemen—waarschijnlijk geïntegreerd in turbine- of aandrijfsystemen om signaaldraden te beheren en de uitbreiding van contactingangen.

De belangrijkste rol is om te dienen als een gecentraliseerde hub voor signaalverbinding en -routing, met twee klemmenblokken met elk 95 signaaldraadklemmen en duidelijke klemidentificatie via blok-ID's en sequentiële nummering. Het bevat ook drie 40-pins connectoren, drie 50-pins connectoren, bajonetconnectoren en vijf jumpers.

Compatibiliteit met specifieke Mark V-componenten wordt gewaarborgd via speciale connectoren zoals JRR voor TCDA-contactingangen en JY voor 125 VDC-voeding van DTBA-kaarten, terwijl de JRS/T-connector meestal ongebruikt is. Cruciaal voor de werking is de precieze uitlijning van de lintkabel met 40-pins connectoren—verkeerde aansluitingen veroorzaken stilstand van de aandrijving, waardoor de productiviteit afneemt en operators worden gehinderd.

Belangrijkste kenmerken:
Signaalrouting met hoge dichtheid: Twee klemmenblokken ondersteunen tot 110 signaaldraden, met sequentiële nummering voor georganiseerd, traceerbaar draadbeheer.

Diverse connectorcompatibiliteit: Bevat 40-pins, 50-pins en bajonetconnectoren, plus speciale interfaces, JRR voor TCDA, JY voor 125 VDC-voeding om te integreren met Mark V-systeemcomponenten.

Configureerbare functionaliteit: Vijf jumpers maken aanpassing van signaalpaden of isolatie mogelijk, aangepast aan specifieke vereisten van het besturingssysteem voor de uitbreiding van contactingangen.

Precisie-afhankelijke installatie: Lintkabelverbindingen met 40-pins connectoren vereisen strikte uitlijning—verkeerde aansluitingen veroorzaken stilstand van de aandrijving, wat de noodzaak benadrukt van gedocumenteerde bedrading om productiviteitsverliezen te voorkomen.

Technische parameters:
