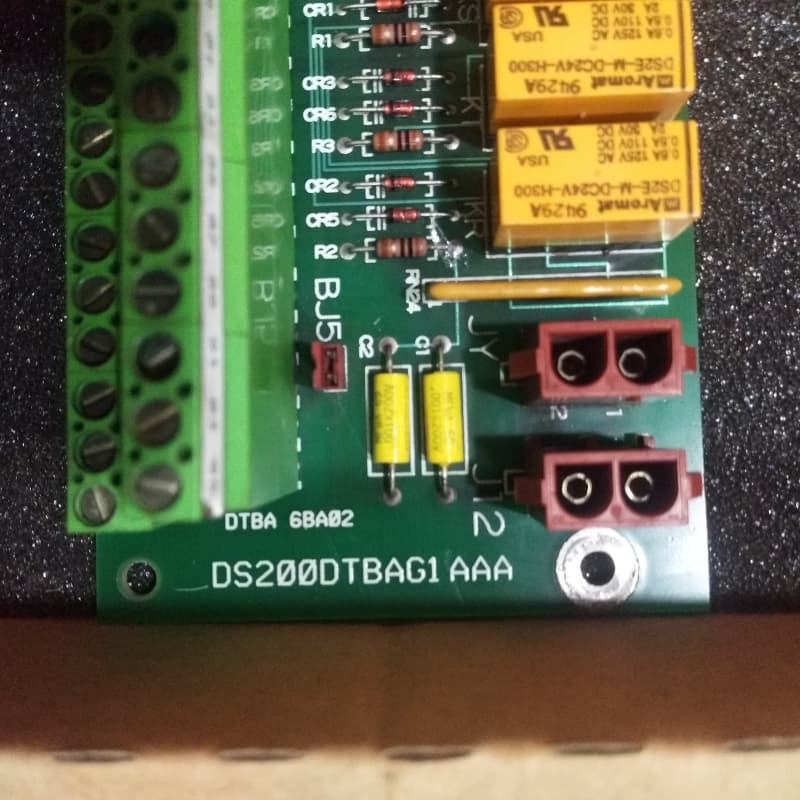

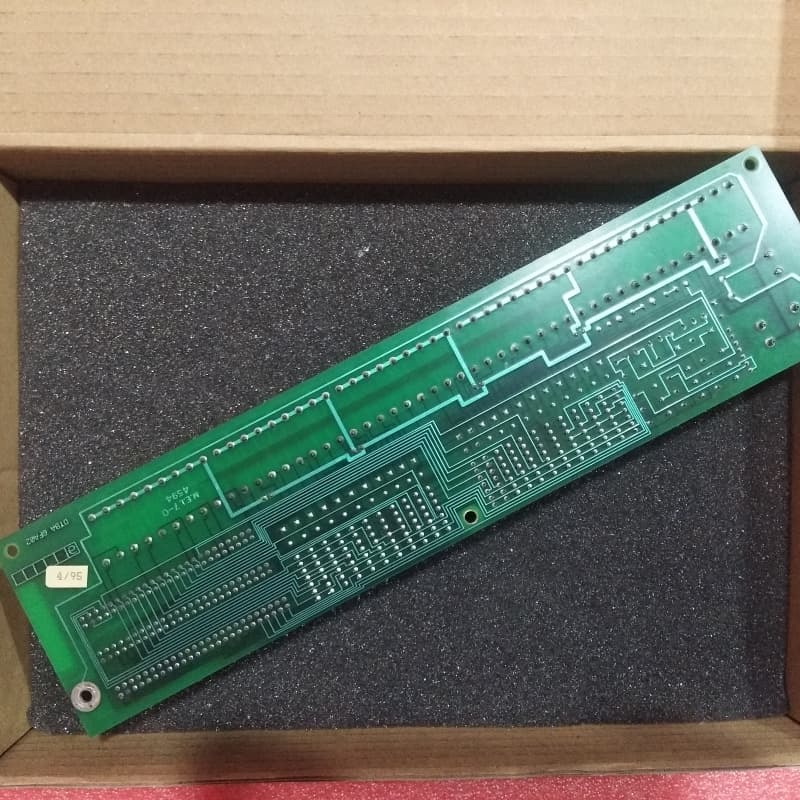

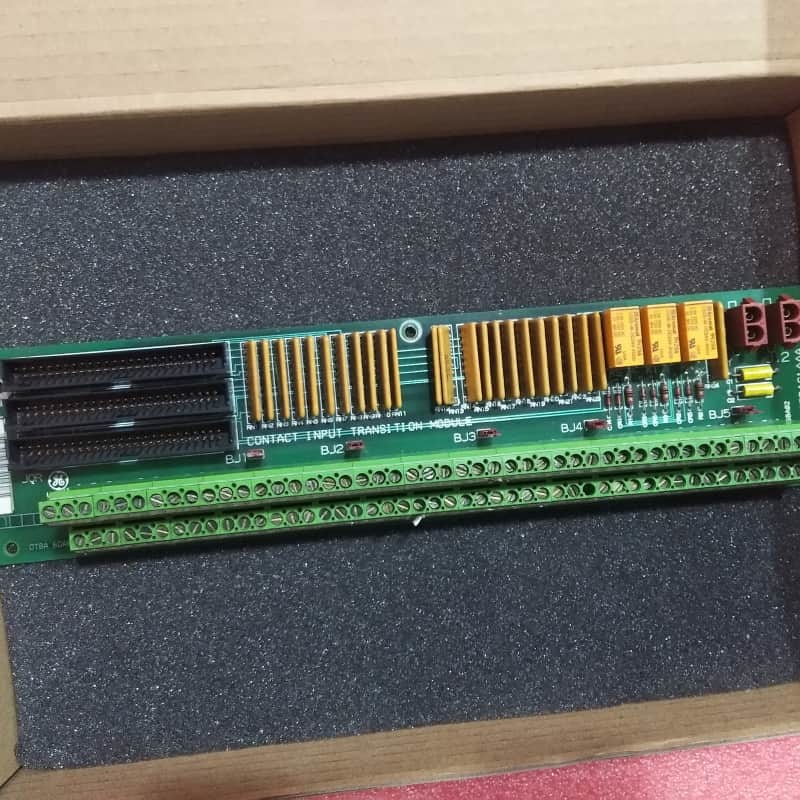

GE DS200DTBAG1AAA Digitaal terminalbord 200 mm x 100 mm

GE DS200DTBAG1AAA Digitale Terminal Board

Productbeschrijving

De GE DS200DTBAG1AAA is een Digitale Contact Terminal Board (DTBA), onderdeel van GE’s Mark V LM-serie, ontworpen voor gassturbine-controlesystemen. Geclassificeerd als een Contact Input Termination Module, wordt deze geïnstalleerd op locaties Q11, Q21 en Q51 binnen digitale cores en fungeert als een kritieke interface tussen contactingangen en de TCDA.

De belangrijkste functie is het routeren van de eerste 46 contactingangen van een digitale core naar de TCDA-kaart, met ingangsgevoeligheidsinversie configureerbaar via TCDA IO-instellingen voor fail-safe functionaliteit. Het trekt 125 VDC stroom via de JY-connector en ondersteunt twee excitatie-spanningsopties voor contactingang via de TB2-terminal board—geïmplementeerd in de fabriek. De Mark V LM-controller gebruikt zijn stroom om fuse-geïsoleerde, stroombegrensde interrogatiespanning voor ingangen te leveren. Jumpers op de kaart isoleren veldaardingen door interrogatiespanning te onderbreken, gegroepeerd in sets van 8 contacten, en vereisen turbine-uitschakeling voor aanpassingen. Het stelt TCDA ook in staat om tijdstempels te plaatsen op statuswijzigingen van contactingangen binnen 1 ms en voert continue diagnostiek uit om te waarschuwen voor circuitfouten.

Belangrijkste kenmerken
Mark V LM Gas Turbine Integratie: Expliciet ontworpen voor Mark V LM gassturbine-controlesystemen, wat naadloze compatibiliteit met digitale cores en TCDA-kaarten garandeert.

Configureerbare Fail-Safe Ingangen: Contactingangen kunnen worden omgekeerd via TCDA IO-configuratie om fail-safe werking mogelijk te maken, aangepast aan kritieke turbineveiligheidseisen.

Ondersteuning voor Dubbele Excitatie-spanning: In de fabriek ingesteld om 125 VDC of 24 VDC excitatie te gebruiken voor contactingangen, passend bij diverse systeemstroombehoeften.

Grondisolatie & Veiligheid: Veldaardingen worden geïsoleerd met behulp van jumpers die de interrogatiespanning onderbreken; jumperaanpassingen zijn beperkt tot turbine-uitschakelingen voor de veiligheid.

Nauwkeurige Monitoring & Diagnostiek: Stelt TCDA in staat om tijdstempels te plaatsen op statuswijzigingen van ingangen binnen 1 ms en voert continue diagnostische controles uit, waarbij waarschuwingen worden geactiveerd voor circuitfouten om downtime te minimaliseren.

Optische Isolatie: Alle contactingangen zijn optisch geïsoleerd door de TCDA-kaart, waardoor elektrische interferentie wordt voorkomen en gevoelige besturingscircuits worden beschermd.

Technische parameters:
