GE DS200CTBAG1ADD Beëindigingsbord 330 mm x 100 mm Mark V

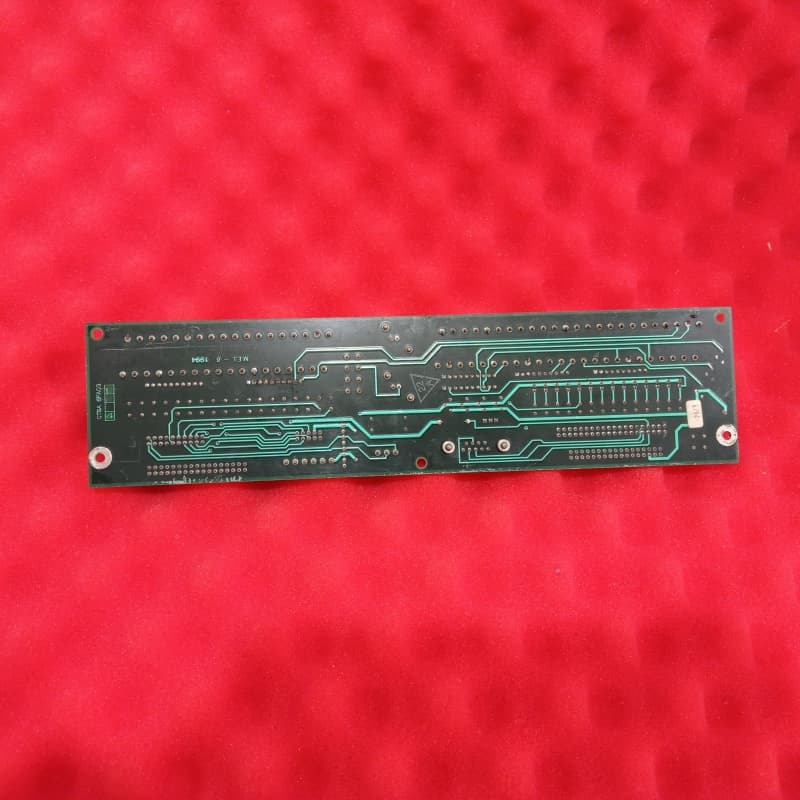

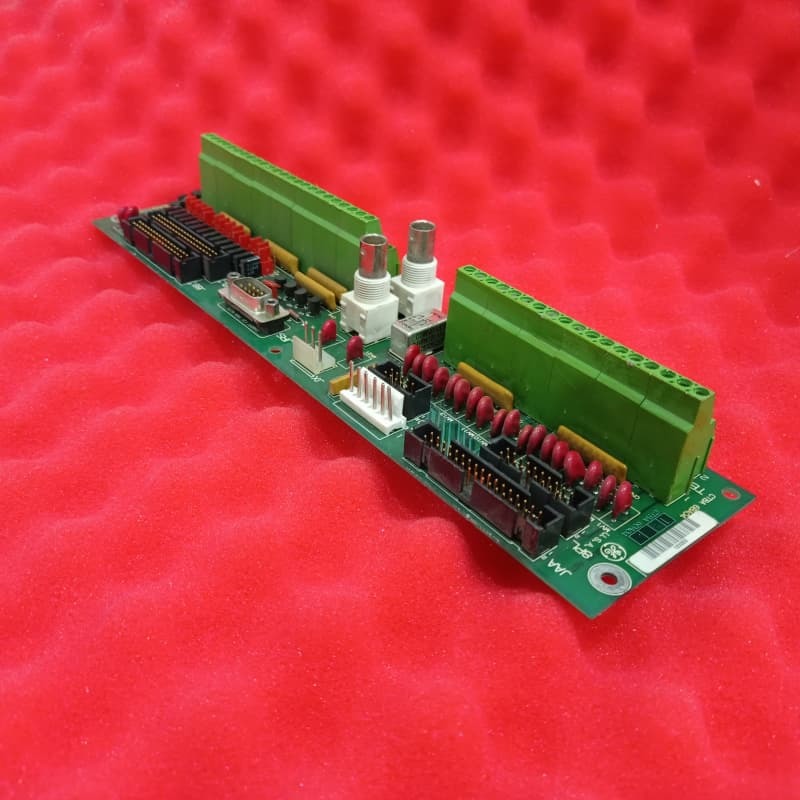

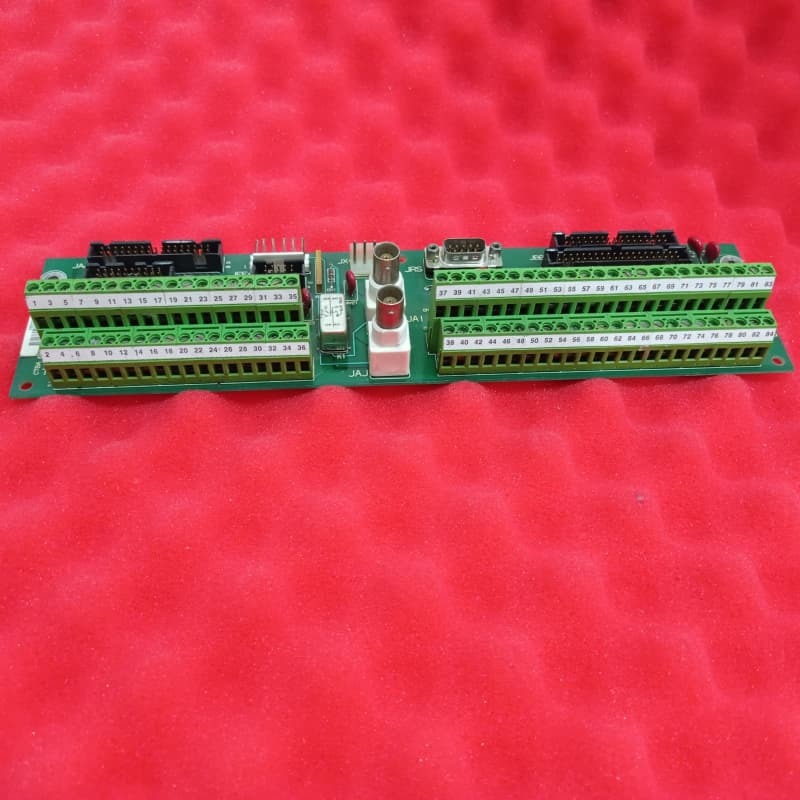

Gehuisvest in de Mark V's core, is de kerntaak het beëindigen en routeren van kritieke signalen: 4–20 mA inputs/outputs, as voltage/current signalen, IONET voor STCA/TCDA boards, en COREBUS voor QTBA/STCA boards. Het ontvangt ook 24 VDC voeding van het TCPD-board en bevat een bypass-relais om COREBUS-communicatie te behouden als de stroom uitvalt. Fysiek is het een lange, smalle PCB met hoek/rand boorgaten voor montage, rood gecoate diodes en identificatiecodes. Het heeft diverse connectoren — met de 6PL als een ongebruikt overblijfsel — plus componenten zoals 20+ MOVs, een dozijn jumpers, weerstanden en relais. Ongebruikte COREBUS-connectoren vereisen terminatieweerstanden, en details staan in GE's originele technische materialen.

Belangrijkste Kenmerken
Herziene Prestaties: Bouwt voort op de originele DS200CTBAG1 met drie productrevisies, waardoor de signaalverwerking of betrouwbaarheid voor aeroderivatieve en turbinebesturingsbehoeften wordt verbeterd.

Kritieke Signaal Terminatie: Centraliseert de routing van 4–20 mA I/O, assignalen, IONET en COREBUS, en verbindt met belangrijke Mark V-boards om de integriteit van de besturingslus te behouden.

Redundante Voeding & Bescherming: Bevat een bypass-relais voor COREBUS-communicatie en meer dan 20 MOVs + rode diodes voor spanningsonderdrukking/regulatie, ter bescherming van gevoelige circuits.

Configureerbare & Georganiseerde Connectiviteit: Beschikt over een dozijn jumper switches voor aanpassing, duidelijk gelabelde fabrieksbenoemde connectoren en richtlijnen voor ongebruikte onderdelen, waardoor de installatie en het onderhoud worden vereenvoudigd.

Industriële Kwaliteit Ontwerp: Geleidende ringboorgaten voor veilige montage en duurzame componenten zorgen voor stabiliteit in zware turbine-omgevingen.
