GE Mark V DS200CTBAG1A Analoge Afsluitmodule 330mm x 100mm

GE DS200CTBAG1A ANALOGE TERMINATIEMODULE

Productbeschrijving:

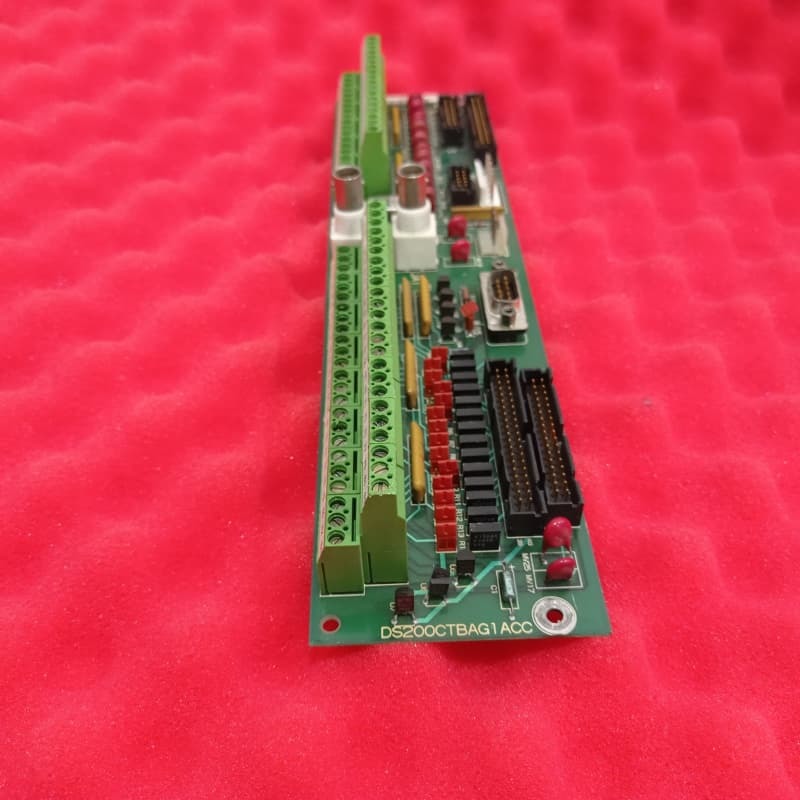

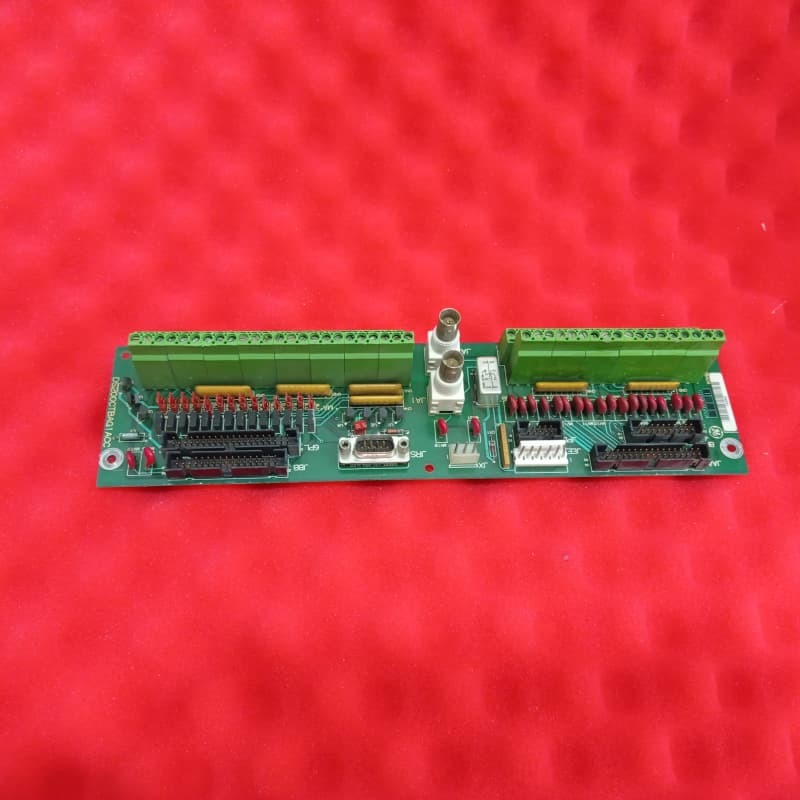

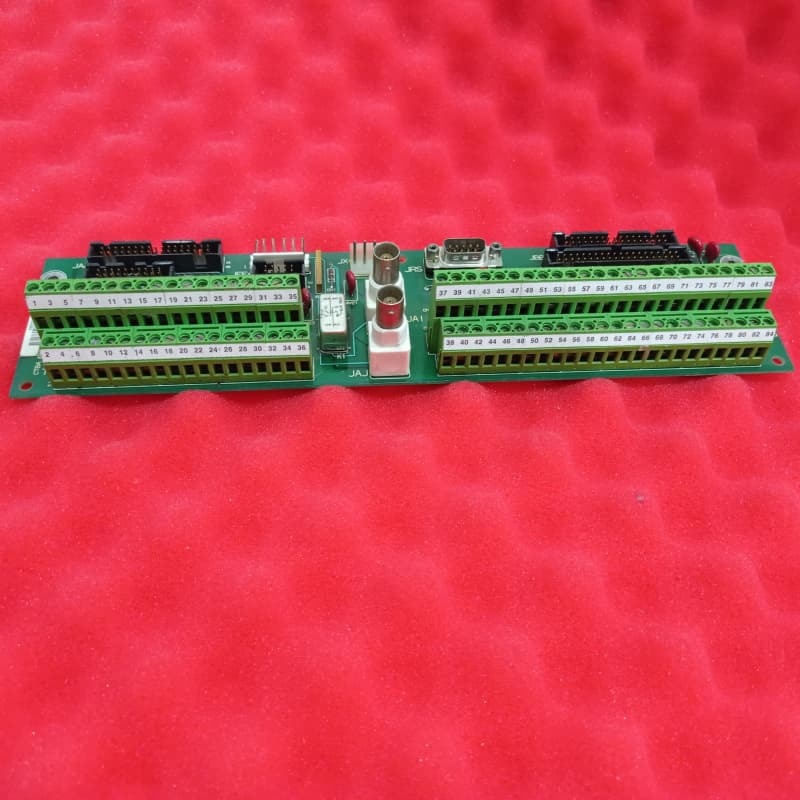

De GE DS200CTBAG1A is een analoog terminatiebord (CTBA) dat exclusief is ontworpen voor SPEEDTRONIC Mark V LM Turbine Control-systemen - gebruikt om geautomatiseerde aandrijvingen voor wind-, stoom- en gasturbines te beheren, en onderdeel van GE's laatste Mark-serie die gebruik maakt van zijn gepatenteerde Speedtronic-technologie. Als terminatiebord voor de gemeenschappelijke dataprocessor van het systeem, bevindt het zich in de C/R5-kern van de Mark V en faciliteert het kritieke signaaloverdracht en stroombewaking.

Belangrijkste functies zijn het verwerken van 4-20 mA inputs/outputs, IONET/ARCNET-communicatieverbindingen en asvoltage/stroomsignalen. Het beschikt over een RS-232 9-pins D-shell poort voor TIMN-diagnostiek, 23 rode varistors voor spanningsonderdrukking, 7 diodes en weerstanden/condensatoren voor restspanningsbeperking. Fysiek heeft het twee fabrieksgeboorde gaten per korte kant voor montage en een reeks Mark V-compatibele connectoren - met de 6PL-connector als een ongebruikt overblijfsel. Het bevat 15 hardware jumpers voor aanpassing en heeft een enkele A-geclassificeerde functionele revisie. Een bypass-relais zorgt voor COREBUS-communicatie als de stroom uitvalt, en ongebruikte COREBUS-connectoren vereisen terminatieweerstanden.

Kenmerken:

Uitgebreid Signaalbeheer: Verwerkt 4-20 mA I/O, IONET/ARCNET-communicatie en asvoltage/stroomsignalen, en fungeert als een centrale terminatiehub voor de gemeenschappelijke dataprocessor van het systeem.

Diagnostische & Beschermende Componenten: Bevat een RS-232 poort voor TIMN-diagnostiek, varistors/diodes/weerstanden voor spanningsonderdrukking/beperking en een bypass-relais voor COREBUS-communicatieredundantie.

Configureerbare Jumpers: 15 jumpers maken aangepaste signaalroutering mogelijk, aangepast aan specifieke turbinebesturingsbehoeften.

Mark V Connector-ecosysteem: Beschikt over speciale connectoren voor interfacing met andere Mark V-borden, met duidelijke richtlijnen voor ongebruikte connectoren.

Veilige Montage: Fabrieksgeboorde gaten zorgen voor een stabiele installatie in de kern van het systeem, waardoor de betrouwbaarheid in industriële turbineomgevingen wordt gehandhaafd.

Technische parameters:
