GE 531X111PSHARG3 Motor Control Board 100 mm x 200 mm x 330 mm

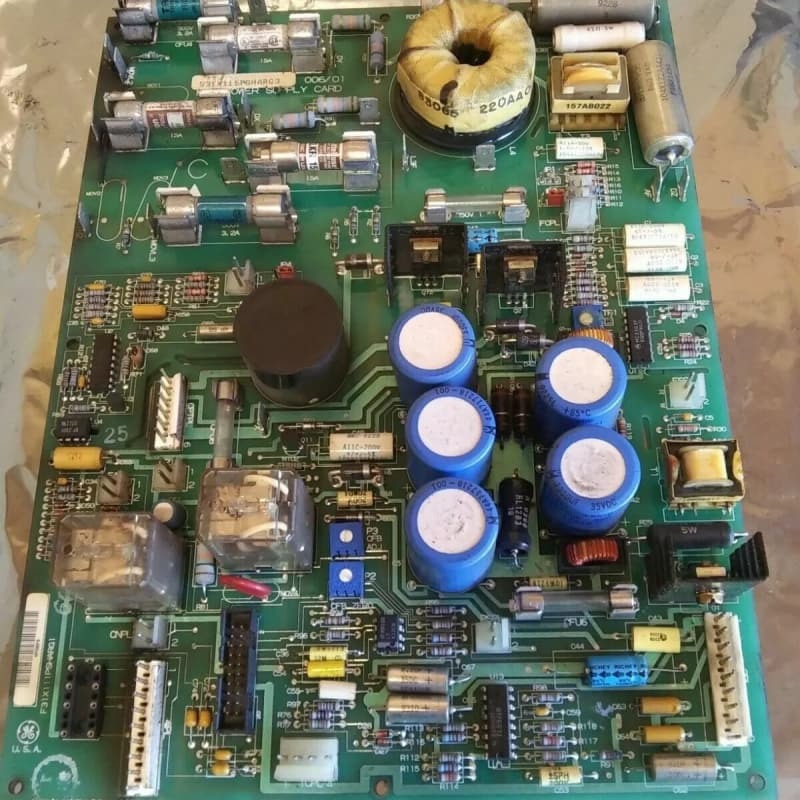

De GE 531X111PSHARG3 is een Motor Field Control en Power Supply Board ontworpen voor GE's EX2000 excitatie systeem en onderdeel van de 531X vervangingsboard serie. Als een G3 revisie, verschilt het van eerdere versies door externe MOVs voor AC lijnen te hebben en is ontworpen om industriële aandrijvingen en motorveld elektronica van stroom te voorzien. Met afmetingen van 4 cm × 24 cm × 29,2 cm en een gewicht van 0,58 kg, genereert het drie gereguleerde DC voedingen die cruciaal zijn voor de werking van de aandrijving en integreert het een pulstransformator om de motorveld circuit te voeden.

Het ondersteunt externe exciters en bevat drie ingebouwde relais voor apparaatbesturing, plus drie potentiometers voor het kalibreren van stroomterugkoppelingen/circuits en vijf programmeerbare jumpers voor het aanpassen van terugkoppeling/stroomsignalen. Installatie vereist getraind personeel om de richtlijnen van GE te volgen om schade te voorkomen; GE leverde oorspronkelijk technische ondersteuning en het is compatibel met door GE ontwikkelde aandrijvingen en exciters.

Dubbele functionaliteit: Dient zowel als voeding (5/15/24 VDC outputs) en motorveld controller, met integratie van een pulstransformator om motorveld circuit te voeden—waardoor de noodzaak voor afzonderlijke componenten wordt geëlimineerd.

G3 Revisie Kenmerk: AC lijn MOVs zijn extern, een G3-specifiek ontwerp, dat de ruimte aan boord optimaliseert en mogelijk het onderhoud van overspanningsbeveiligingscomponenten vereenvoudigt.

Configureerbare Bedieningselementen: Drie potentiometers maken precieze kalibratie van stroomterugkoppelingen/circuits mogelijk, terwijl vijf programmeerbare jumpers terugkoppeling/stroomsignalen aanpassen, aanpassend aan diverse aandrijvingsvereisten.

Betrouwbare Besturingsrelais: Ingebouwde K1 (RUN), K2 (MAX) en K3 (FAULT) relais bieden duidelijke, toegewijde besturing voor aandrijvingsoperationele statussen, wat de systeemveiligheid en monitoring verbetert.
