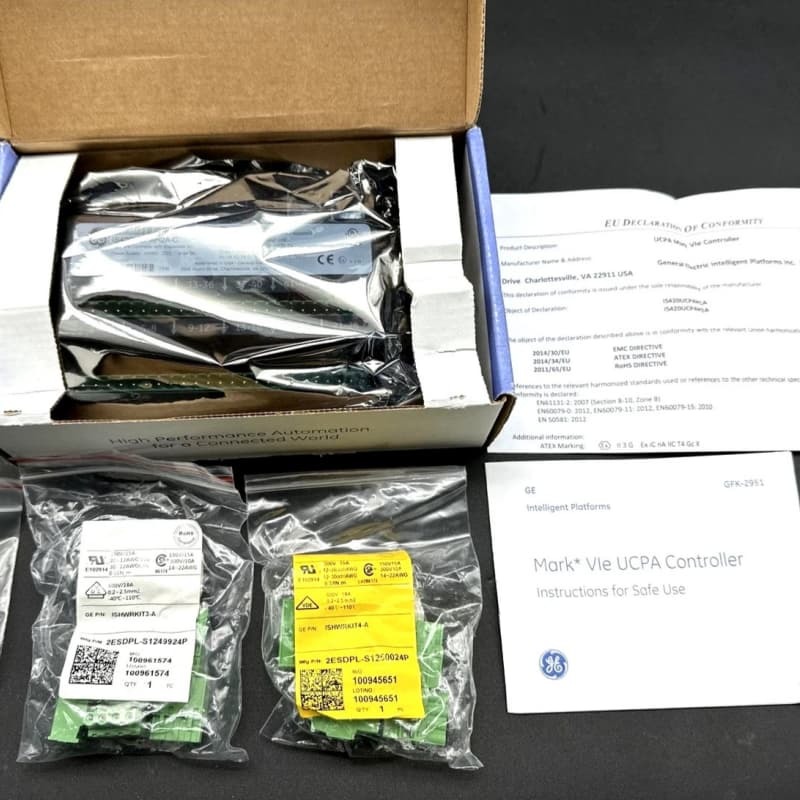

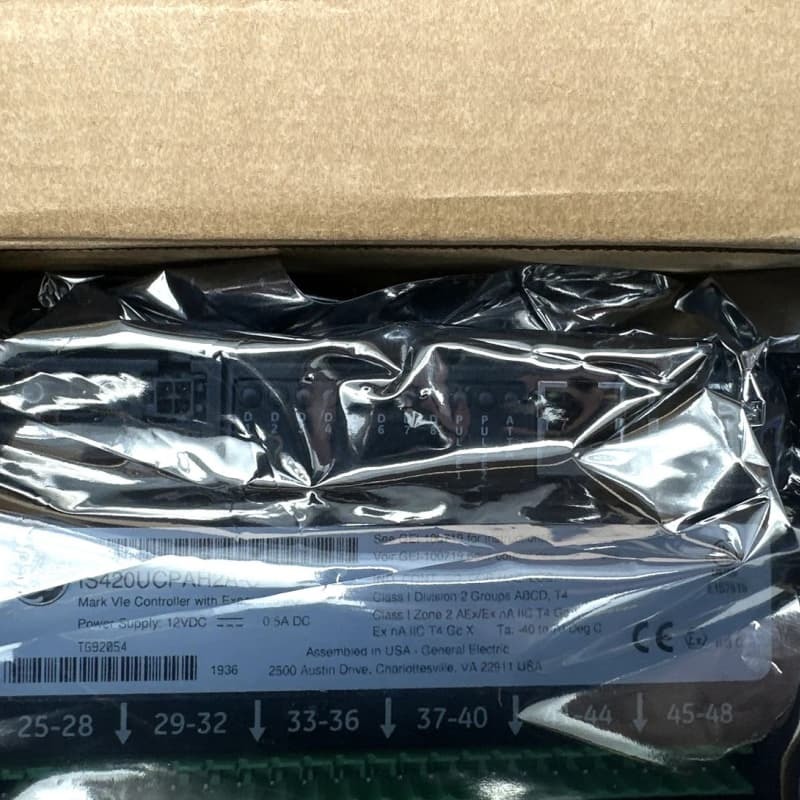

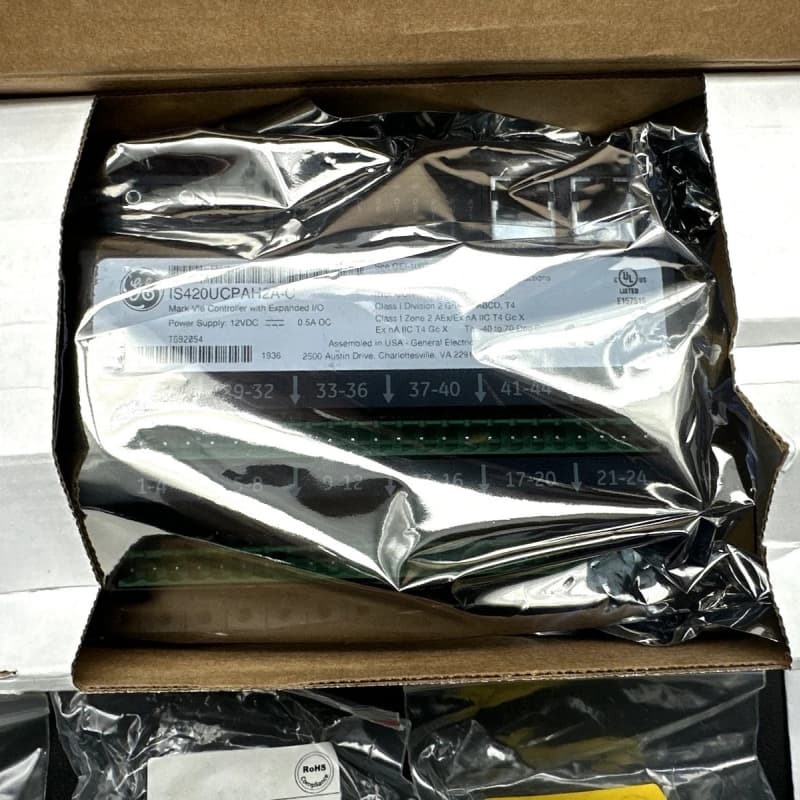

GE IS420UCPAH2A I/O-controllermodule 330mm x 200mm Mark VIe

De GE IS420UCPAH2A is een Controller Programma met Integral I/O's, het tweede model in GE's Mark VIe Turbine Control System Series. De Mark VIe Series is op maat gemaakt voor gas-, stoom- en windturbinebesturing en wordt zeer gewaardeerd in industriële automatisering als een van GE's laatste Mark-lijnen die de gepatenteerde Speedtronic-technologie integreert - voor het eerst geïntroduceerd met de jaren 60 Mark I.

Fysiek gezien is de controller een single-module assemblage die direct op een plaatmetalen paneel is gemonteerd, bestaande uit drie kerncomponenten: de IS400BPPCH2A Processor Board, IS400STWCH1A Input/Output Board en IS400WEXPH1A I/O Expansion Board. De IS400WEXPH1A is cruciaal voor zijn uitgebreide I/O-functionaliteit, waardoor hij zich onderscheidt van eerdere UCPA-controllers. Hij werkt op een nominale 12V DC-voeding met Klasse II-bescherming en vereist input terminal bedrading van niet langer dan 98 voet. Voor bedieningsrichtlijnen zijn alle benodigde details te vinden in de GEI-10071 Mark VIe Controller UCPA Instruction Guide.

De module bevat diagnostische LED's: DIO1-8 en Pulse 1/2 LED's en een ATTN LED. Deze LED's maken real-time monitoring van de prestaties van de controller mogelijk, wat snelle probleemoplossing ondersteunt.

Belangrijkste kenmerken
Uitgebreide I/O-mogelijkheden: Uitgerust met de IS400WEXPH1A Expansion Board, voegt het 4 DIO's, 6 analoge ingangen en 2 analoge uitgangen toe - waarmee de I/O-capaciteit van eerdere UCPA-controllers wordt overtroffen en wordt aangepast aan complexere turbinebesturingsbehoeften.

Speedtronic & Mark VIe Alignment: Als onderdeel van de Mark VIe Series maakt het gebruik van GE's legacy Speedtronic-technologie, wat zorgt voor betrouwbare prestaties in missie-kritieke turbine-toepassingen en de compatibiliteit met GE's industriële besturingsecosysteem behoudt.

Modulaire samenstelling: Gebouwd uit drie speciale boards, vereenvoudigt het single-module ontwerp de installatie en het onderhoud, met duidelijke componentenscheiding voor gerichte probleemoplossing.

Nauwkeurige stroom- en bedradingsspecificaties: Werkt op 9–16V DC met Klasse II-bescherming voor elektrische veiligheid; de lengte van de ingangsbedrading is beperkt tot 98 voet om de signaalintegriteit te behouden, cruciaal voor nauwkeurige I/O-gegevensoverdracht.

Diagnostische LED-monitoring: Beschikt over speciale LED's voor DIO/Pulse en ATTN. Flashcodes communiceren specifieke statussen, waardoor efficiënte probleemidentificatie mogelijk is zonder complexe tools.
