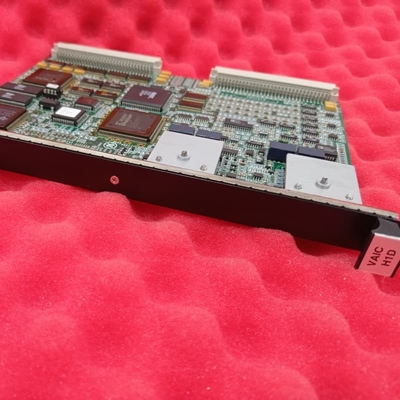

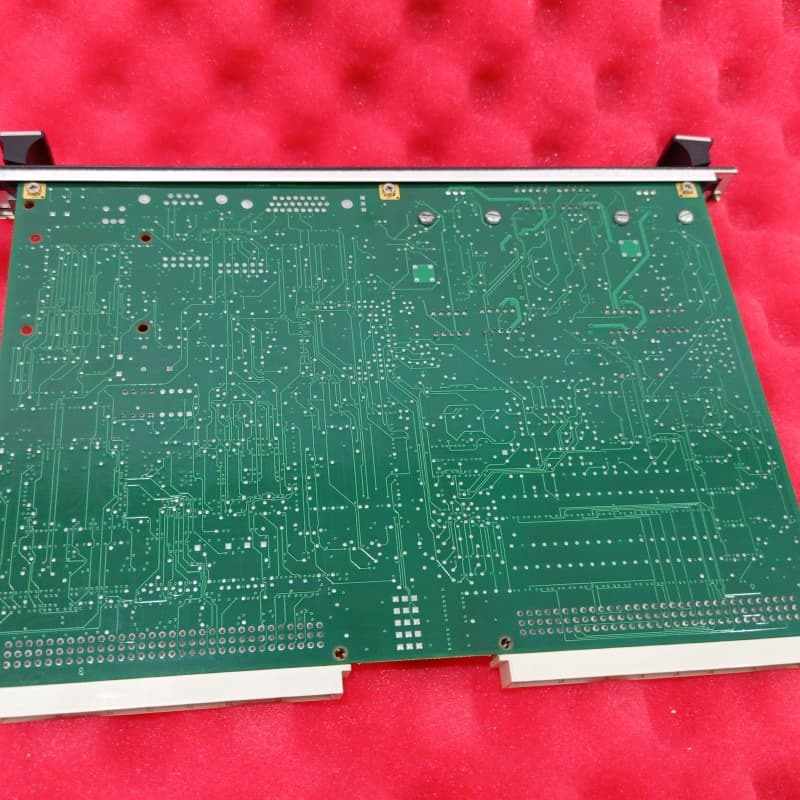

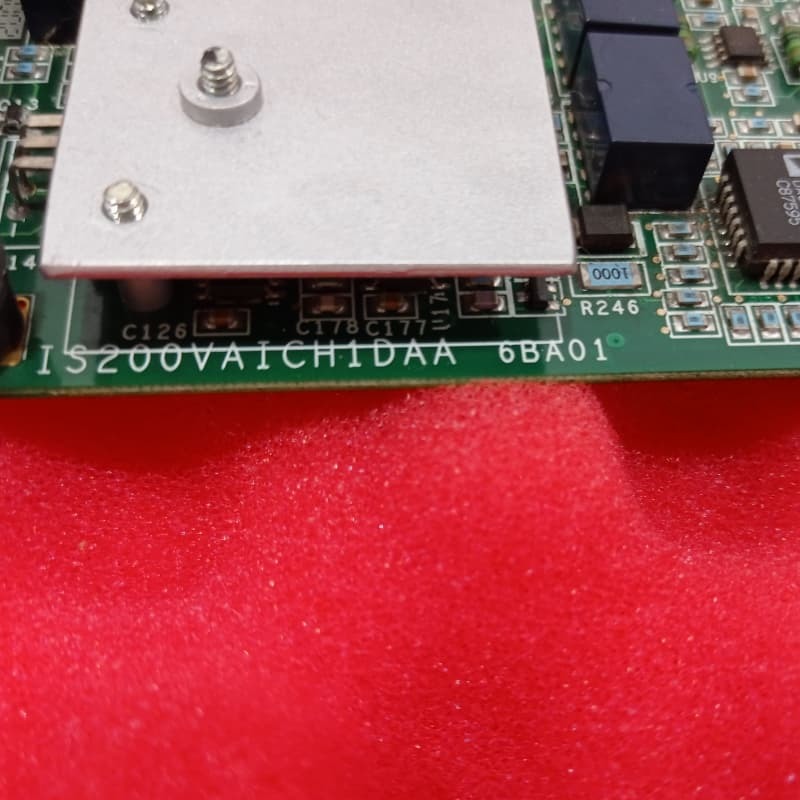

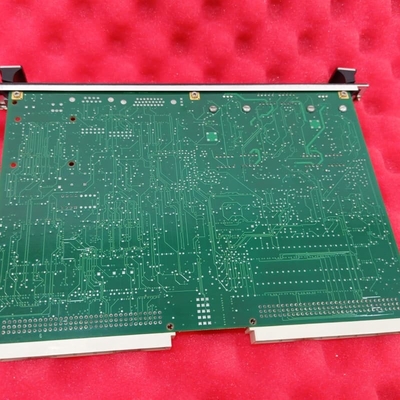

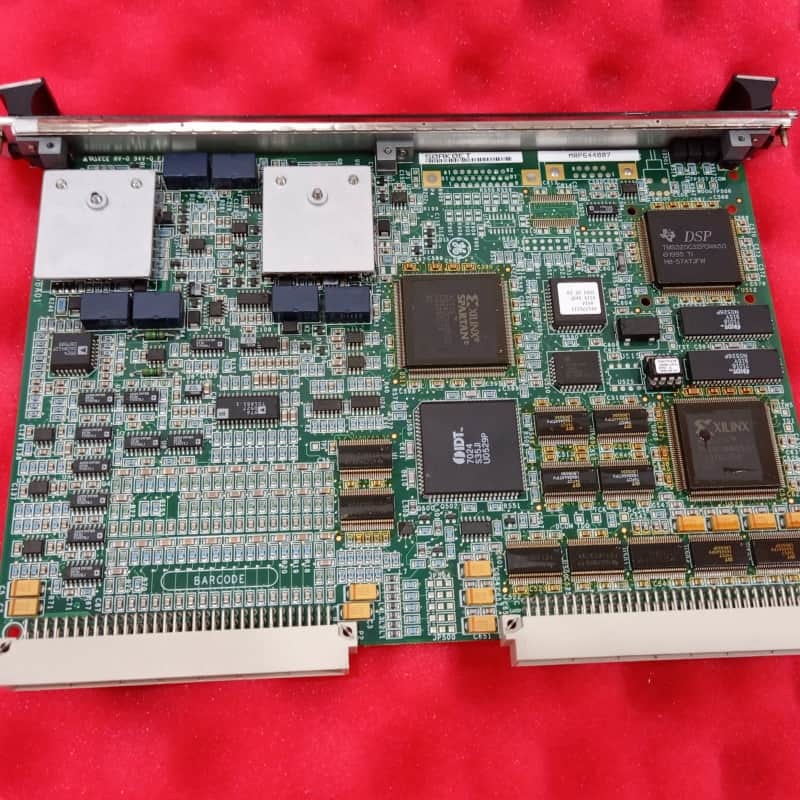

GE IS200VAICH1DAA VME Analog Input Card voor Mark VI Turbine Control

De GE IS200VAICH1DAA is een Analoge Invoer/Uitvoerkaart in het Mark VI besturingssysteem, die zowel simplex- als TMR-configuraties ondersteunt. Hij verwerkt 20 analoge ingangen en 4 analoge uitgangen, converteert analoge signalen naar digitale waarden voor verzending naar de controller via de VME-backplane, en vice versa voor uitgangsstromen.

In TMR-opstellingen worden ingangssignalen verdeeld over drie VME-racks (R, S, T), elk met een VAIC; uitgangen gebruiken een eigen circuit om signalen van alle drie te combineren, wat fouttolerantie garandeert. In simplex-modus verwerkt een enkele VAIC alle signalen. Hij integreert met TBAI-aansluitborden via J3/J4 vergrendelingsconnectoren, en ondersteunt belastingen tot 800Ω over 1000ft #18 draad met een aandrijfspanning van 18V. Als onderdeel van de Mark VI-serie verbetert hij de turbinebesturing met Speedtronic-technologie.

Kenmerken:
I/O Capaciteit: 20 analoge ingangen en 4 uitgangen, beheerd via twee aansluitborden.

Redundantie Ondersteuning: TMR-configuratie met drie VAIC's garandeert fouttolerantie; simplex-modus biedt gestroomlijnde werking.

Signaalverwerking: Converteert analoog-digitale signalen voor controllercommunicatie en digitaal-analoog voor uitgangsstromen, waarbij de integriteit over lange kabels behouden blijft.

Compatibiliteit: Werkt met TBAI-aansluitborden, ondersteunt 800Ω belastingen en 1000ft bedrading via 18V aandrijfspanning.

Industriële Aanpasbaarheid: Integreert met Mark VI-systemen, waardoor detectie van compressorstalling en betrouwbare prestaties in turbinebesturingstoepassingen mogelijk zijn.

Eenvoudige Installatie: Wordt aangesloten via J3/J4 vergrendelingsconnectoren; diagnostische lampjes geven de systeemstatus na het opstarten aan.
