GE IS200TRLYH1BGF Relais Terminal Board voor Mark VI Turbinebesturing

De GEIS200TRLYH1BGFis een relais-uitgangsbord in het Mark VI Turbine Control System, aangestuurd door VCCC-, VCRC- of VGEN-boards, dat zowel de simplex- als de TMR-configuraties ondersteunt.Het is verbonden met het VME-rack via gevormde aansluitkabels, waarbij JA1 wordt gebruikt voor eenvoudige installaties en JR1/JS1/JT1 voor TMR-systemen.De eerste 6 zijn op de jumper te configureren voor droge Form-C-contacten of externe magnetische bediening.relais 7 ∙ 11 voorzien van geïsoleerde Form-C-contacten zonder stroom, en relais 12 is gespecialiseerd voor toepassingen zoals ontstekingstransformatoren.

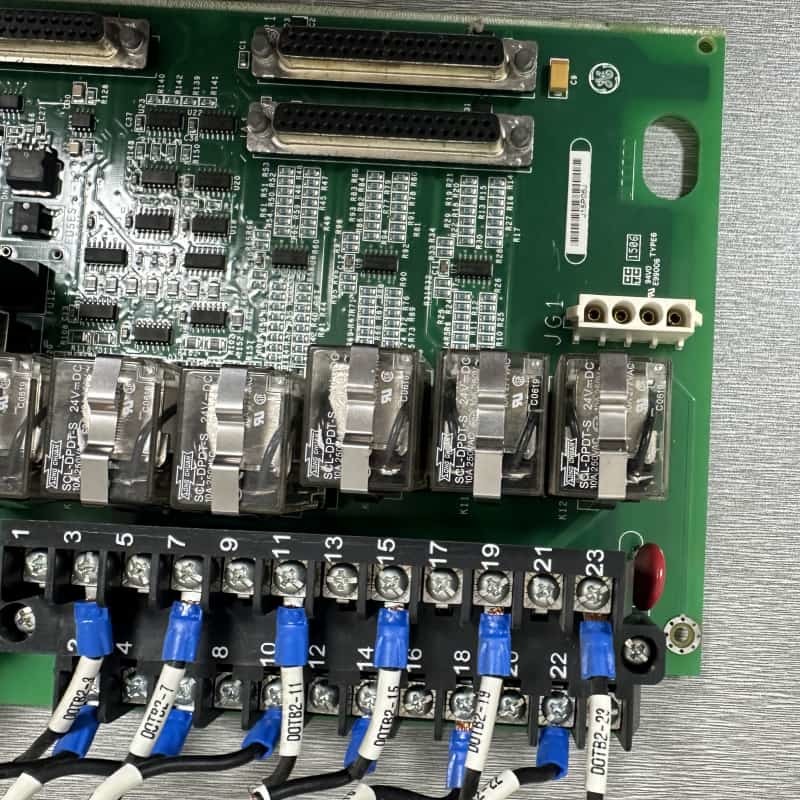

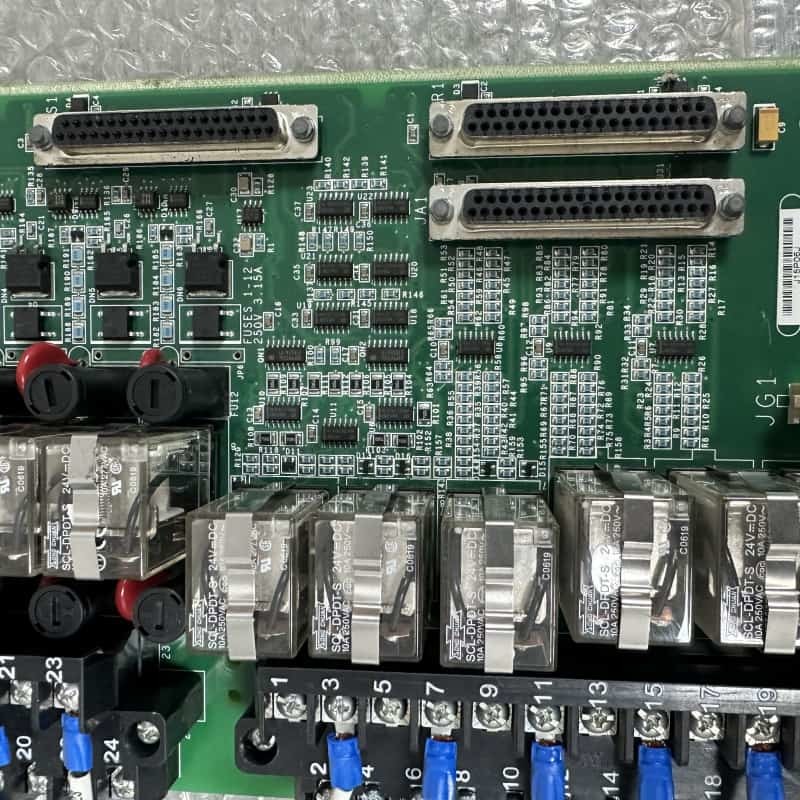

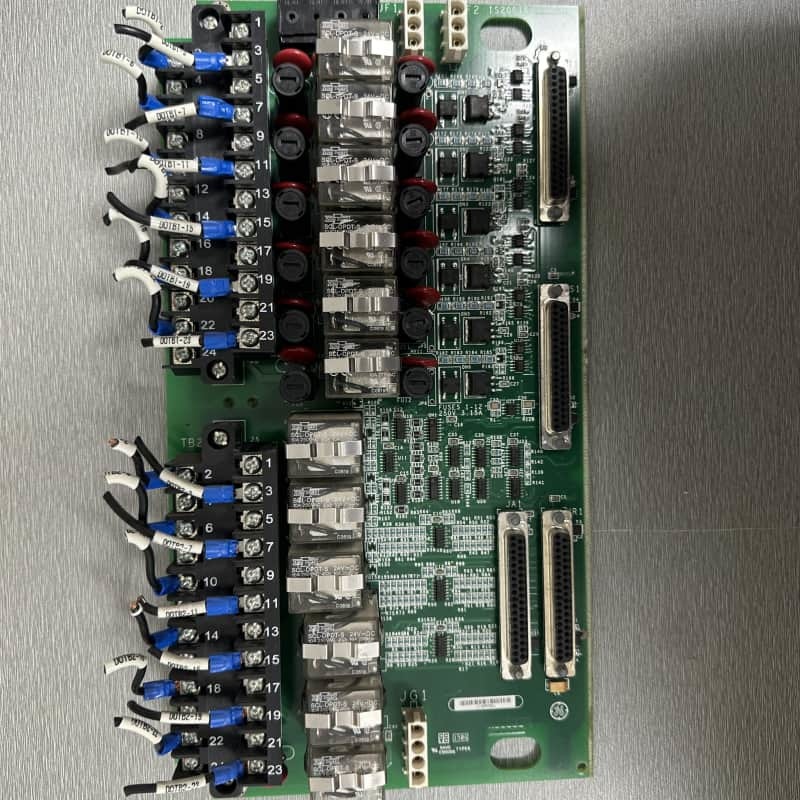

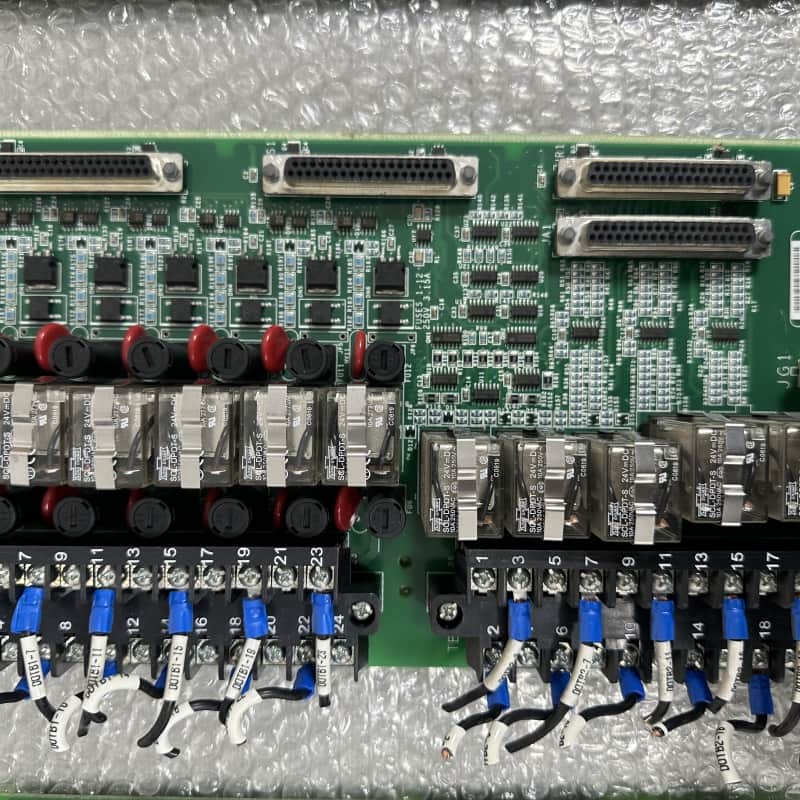

Fysisch gezien heeft het rechthoekige bord twee lange zwarte terminalblokken, verticale relais met transparante deksels, transistors, rode MOV's, blauwe condensatoren en geïntegreerde schakelingen.Als onderdeel van de oudere Mark VI-serie, zorgt het voor betrouwbare prestaties in de industriële turbinesturing, ondanks de stopzetting.

Kenmerken:
Relaisflexibiliteit:12 relais met configureerbare uitgangen, 6 voor droge contacten/solenoïden, 5 speciale droge contacten, 1 gespecialiseerd voor ontstekingstransformatoren.

Verscheidenheid in vermogen:Ondersteunt 125V gelijkstroom, 115/230V wisselstroom en optionele 24V gelijkstroom, met door de jumper te selecteren veiligheidsbeschermers en een geïntegreerde onderdrukking.

Ondersteuning bij ontslag:Integreert met TMR-systemen via meerdere connectoren, waardoor fouttolerantie in kritieke toepassingen wordt gewaarborgd.

Foutopsporing:Monitors zenden opwekkingsverlies, spiraalstroomverschillen en communicatiefalen door, waardoor alarmen worden geactiveerd of de relais voor veiligheid wordt uitgeschakeld.

Duurzaam ontwerp:Robuuste componenten (MOV's, transistors) en industriële constructie zorgen voor een lange levensduur in ruwe turbineomgevingen.

Systemcompatibiliteit:Naadloos werkt met Mark VI-controllers, waardoor de controleflexibiliteit in de automatisering van gas-/stoomturbines wordt verbeterd.
