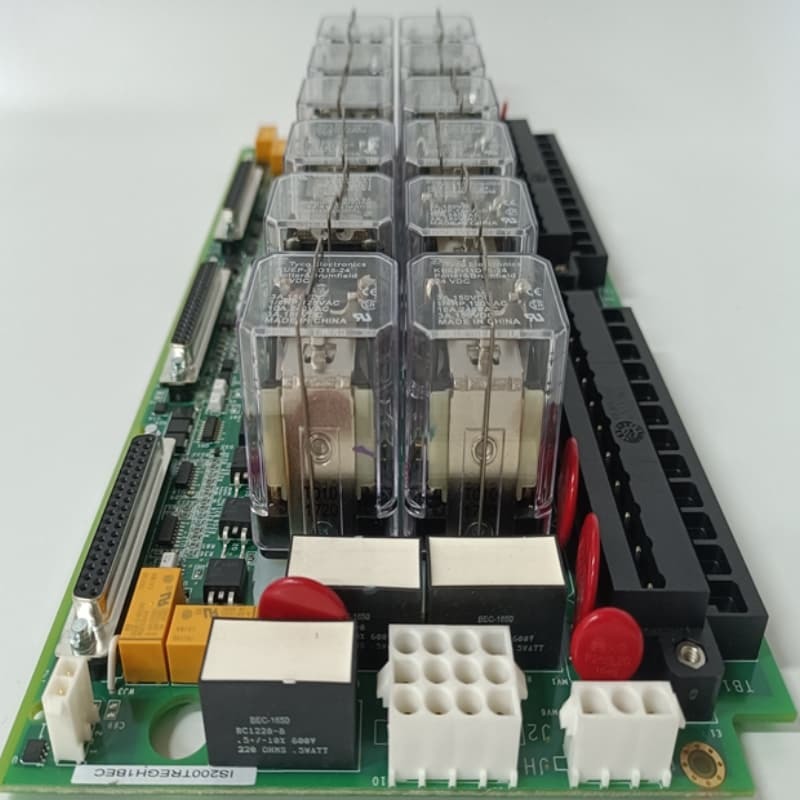

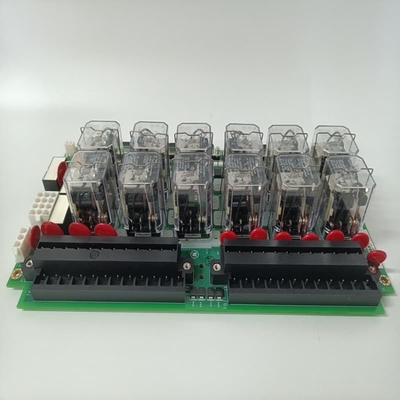

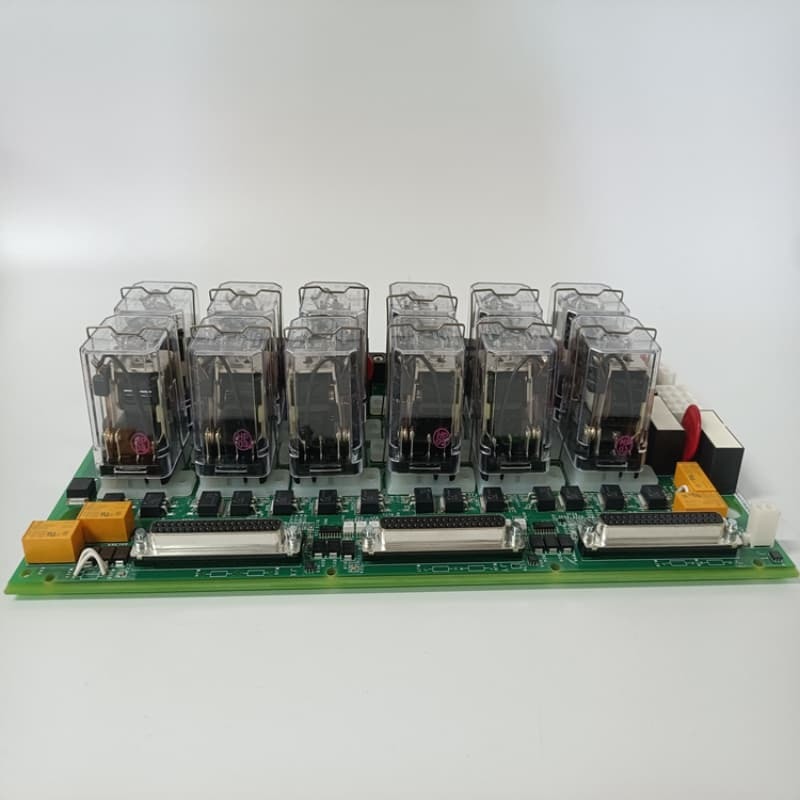

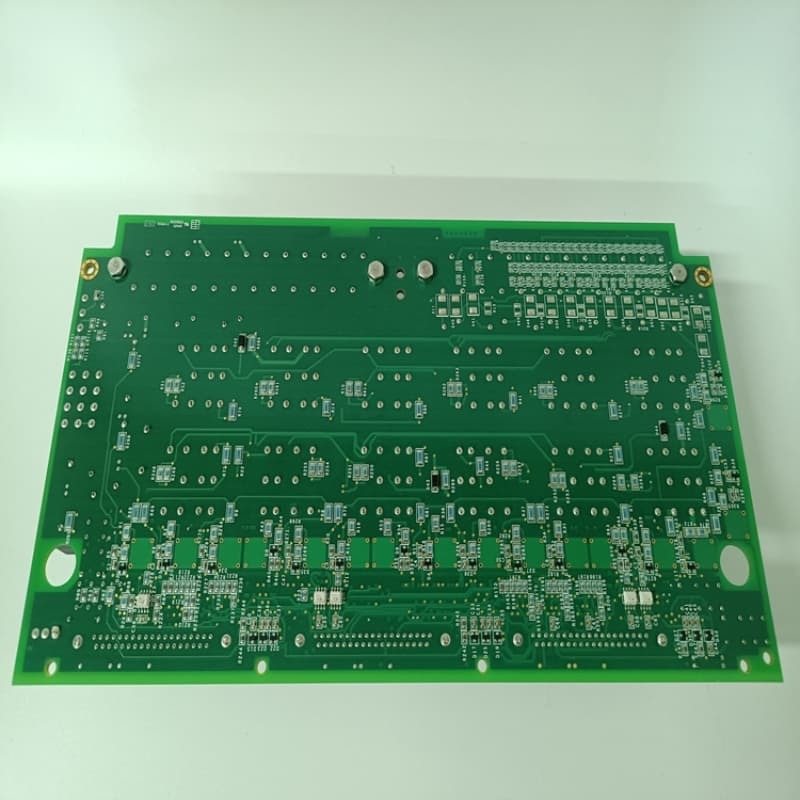

GE IS200TREGH1BDB Trip Emergency Termination Board Merk VI

De GEIS200TREGH1BDBis een Turbine Emergency Trip Terminal Board in het Mark VI-besturingssysteem, verantwoordelijk voor het aansturen van maximaal drie noodstralingssolenoïden.samenwerken met het TRPG-bord (dat de negatieve kant biedt) om een evenwichtige energieverdeling te garanderenDeze wordt volledig door de I/O-controller bestuurd en vormt een cruciaal onderdeel van het veiligheidsmechanisme van de turbine.

In simplexsystemen wordt het via een J1-kabel aangesloten op de TSVO-terminalbord, waarbij het signaal wordt verzonden om een seroventilclampfunctie te activeren.met de I/O-controller die de noodbescherming tegen te hoge snelheid beheertDe functionaliteit van de solenoïde wordt geverifieerd door middel van online/offline tests, waardoor de reactievermogen tijdens kritieke scenario's wordt gewaarborgd.

Kenmerken:
Tripp Solenoid Power:Levert positief gelijkstroom aan maximaal 3 magnetronen, gekoppeld aan TRPG voor gecoördineerde werking.

Integratie van de I/O-controller:Beheerd door de I/O-controller, die zich bezighoudt met noodoverspeedbescherming, noodstop, en 12 relais bedient voor redundante magnetische activering.

Simplex compatibiliteit:Inclusief een J1-kabel naar TSVO voor servo-klepklemming na de reis, waardoor de veiligheid in niet-redundante installaties wordt verbeterd.

Testvermogen:Ondersteunt online handmatige magnetronen en offline overspeed simulaties, met feedback contacten die succesvolle reizen bevestigen.

Overbodige relaiscontrole:Negen relais in drie stemmen groepen zorgen voor betrouwbare magnetische activering, het minimaliseren van valse triggers en single-point falen.
