GE IS200TPROH1BBB Mark VI Turbine Protection Board

De GEIS200TPROH1BBBis een beschermingsbord in de Mark VI-serie, van cruciaal belang voor turbinesysteemveiligheid. Het levert essentiële signalen aan drievoudig redundante VPRO-boards,tot oprichting van een onafhankelijk systeem voor de bescherming van de overversnelling en de synchronisatie bij noodgevallenDeze installatie werkt los van de primaire turbinesturing en zorgt voor betrouwbare veiligheidsreacties.

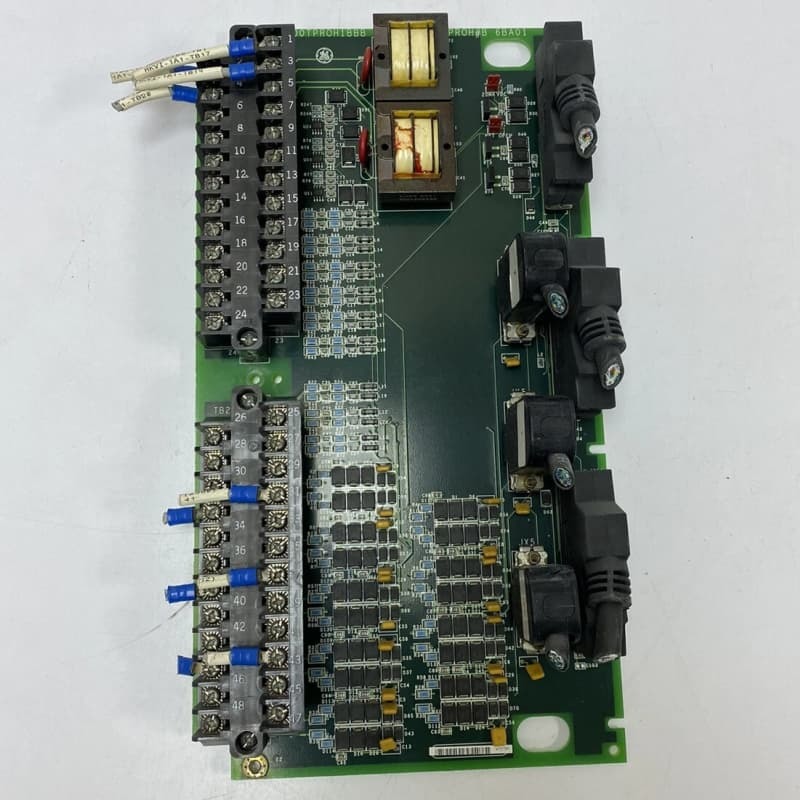

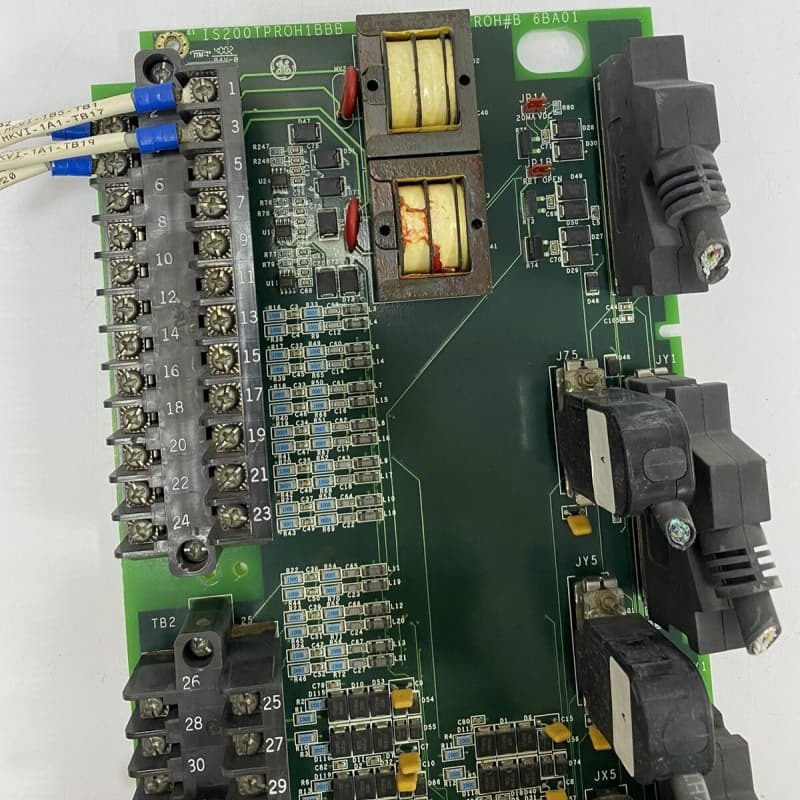

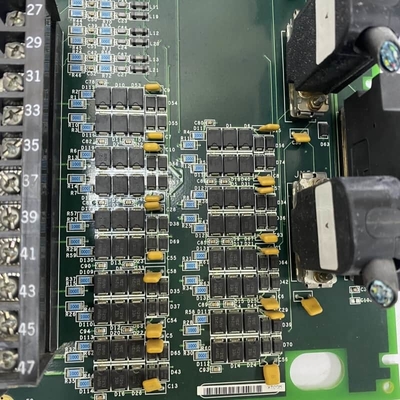

Het lange rechthoekige bord heeft twee grote zwarte eindblokken aan de linkerkant, rode relais met gele componenten, rode MOV's, drie verticale variabele weerstanden,kleine gele condensatorenHet verbindt zich met VPRO-boards en TREx-terminalboards en vergemakkelijkt de signaalstroom voor trip-solenoïdecontrole en nood-tripfuncties.

Kenmerken:
Veiligheidscritische signalering:Levert snelheids-, temperatuur- en spanningssignalen aan VPRO-boards, waardoor onafhankelijke noodoverspeed en synchronisatiebescherming mogelijk zijn.

Integratie van ontslag:Werkt met drievoudig redundante VPRO-boards, waardoor de foutvertraagbaarheid in veiligheidssystemen los van de primaire besturing wordt gewaarborgd.

Trip Control:Ondersteunt maximaal drie trip-solenoïden via TREx- en TRPx-platformen, waarbij elk van beide turbine-trips kan activeren.

Relaisbeheer:VPRO controleert 12 TREG-relais 9 in stemgroepen om solenoïden te beheren; een secundaire TREG kan via J4 worden aangedreven voor verbeterde redundantie.

Robuuste hardware:Omvat terminale blokken, relais, MOV's en weerstanden, ontworpen voor duurzame prestaties in industriële turbineomgevingen.
