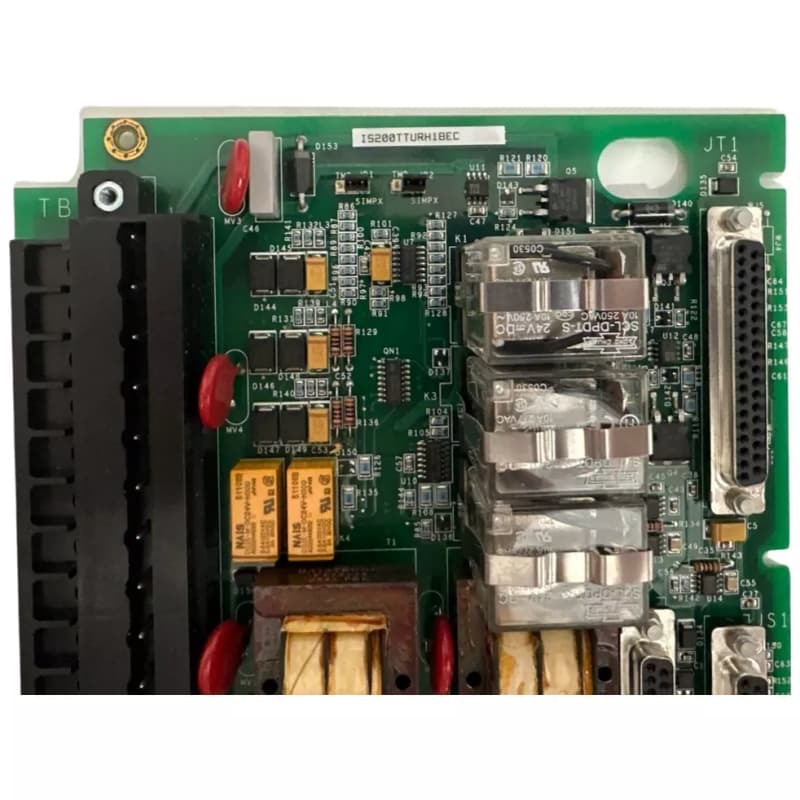

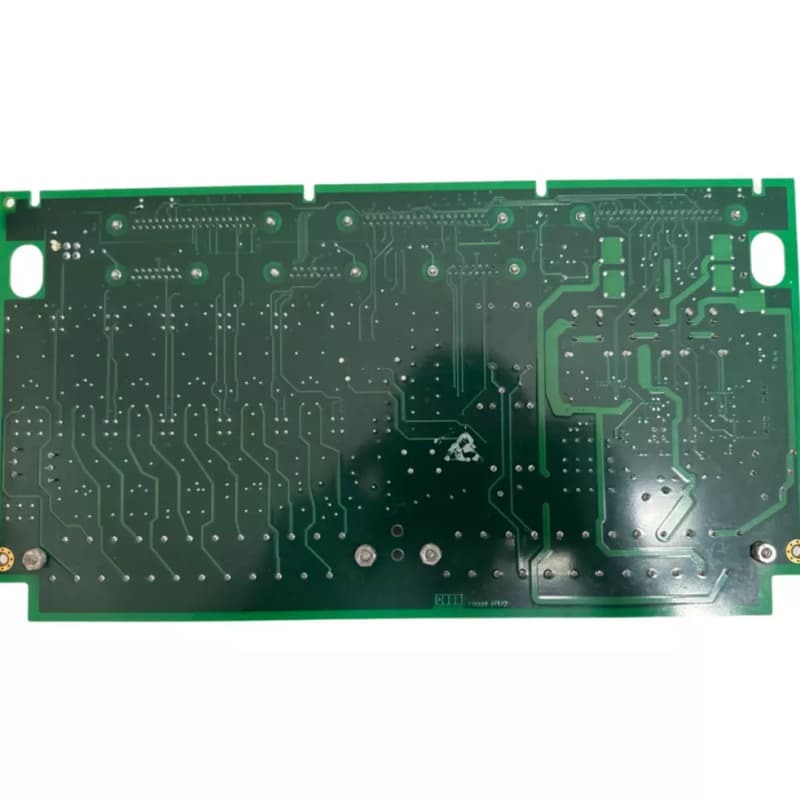

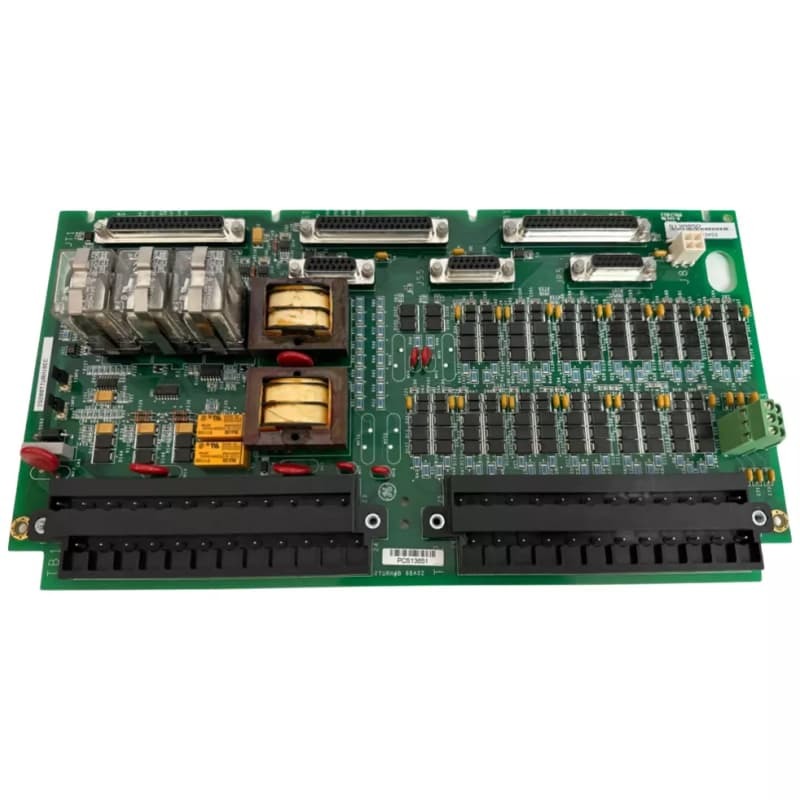

GE IS200TTURH1BEC Turbine Termination Board voor Mark VI-systemen

De GE IS200TTURH1BEC is een Turbine Terminatiebord, onderdeel van GE’s Mark VI-systemen, ontworpen voor gas-, stoom- en windturbinebesturing. Het interfaceert met de turbine I/O-processor en beheert kritieke inputs/outputs: 12 passieve pulssnelheidapparaten voor snelheidsmeting, generator/bus voltagesignalen van potentiaaltransformatoren, 125V DC-uitgang voor de hoofdbrekerspoel (52G) en asvoltage/stroomsensor-ingangen.

Met relais K25, K25P en K25A, die beide nodig zijn om te sluiten voor brekervermogen—het ondersteunt zowel simplex- als TMR-configuraties via jumpers. Connectoren omvatten JR5 in snelheidsignalen, JR1 in andere signalen en extra TMR-compatibele poorten zoals JS5, JT5. Bedrading maakt gebruik van klemmenblokken TB1/TB2 met geaarde afschermstrips; TB3 biedt plaats aan optionele TTL-aansluitingen. Uitgerust met relais, transformatoren en D-shell connectoren, zorgt het voor robuuste prestaties in industriële turbineomgevingen.

Kenmerken:
Multifunctionele I/O: Behandelt snelheidsmeting, spanningsbewaking, brekerbesturing en as-signaalverwerking, essentieel voor turbinebedrijf.

Redundantieondersteuning: Configureerbaar via jumpers voor Simplex- of TMR-systemen, waarbij TMR zes connectoren gebruikt voor fouttolerantie.

Kritieke relais: Relais K25, K25P, K25A maken de werking van de hoofdbreker mogelijk en zorgen voor een veilige stroomverdeling.

Flexibele connectiviteit: Bevat D-shell connectoren, klemmenblokken en TB3 voor TTL, aanpassing aan diverse sensor/apparaat ingangen.

Mark VI-compatibiliteit: Integreert met Mark VI/VIe-systemen, ondersteunt gas-, stoom- en windturbines—een upgrade ten opzichte van de beperkte toepassingen van Mark V.
