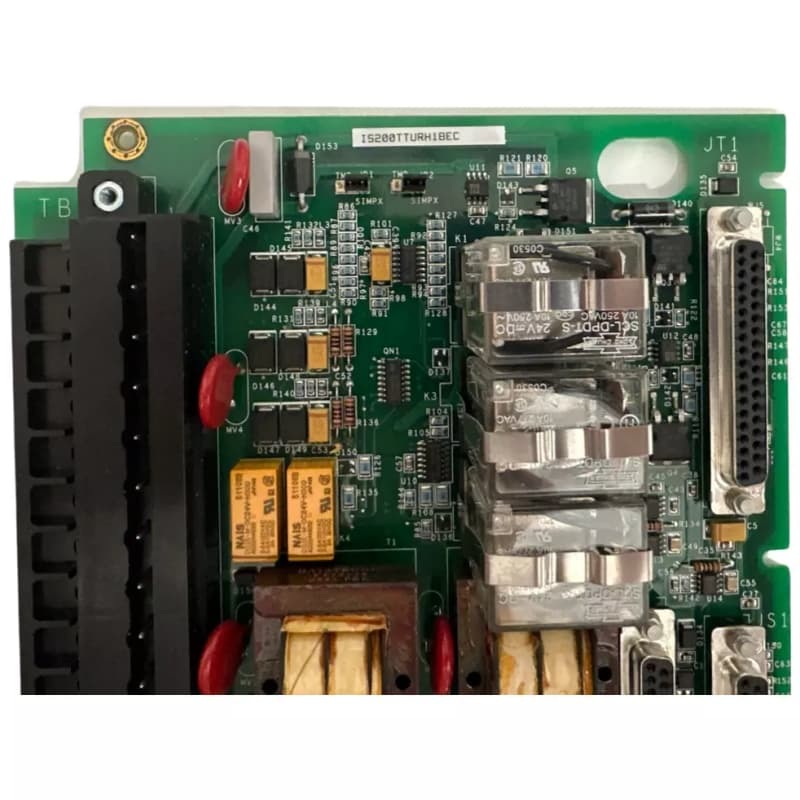

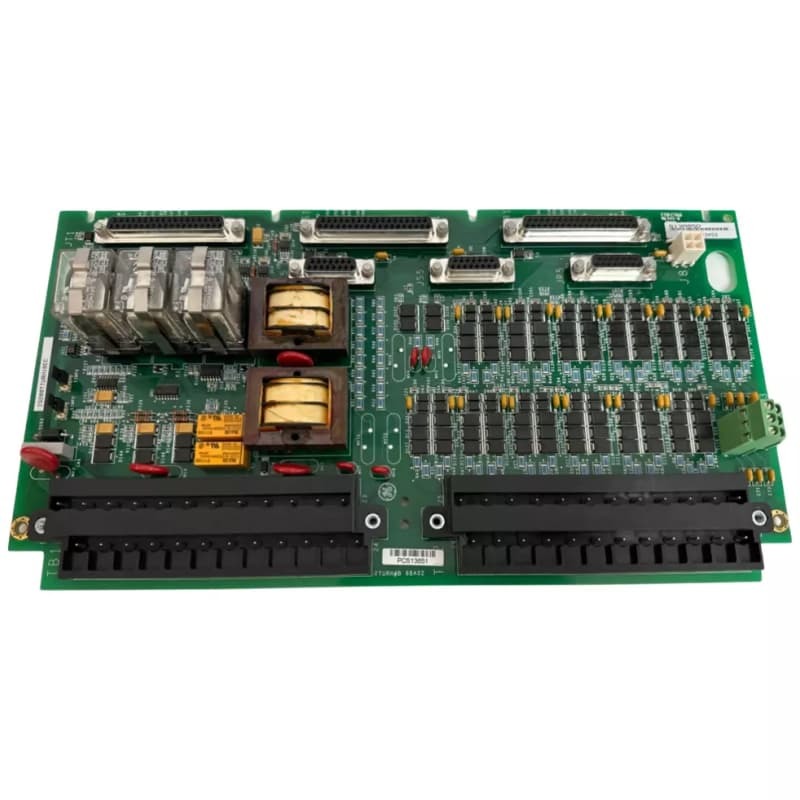

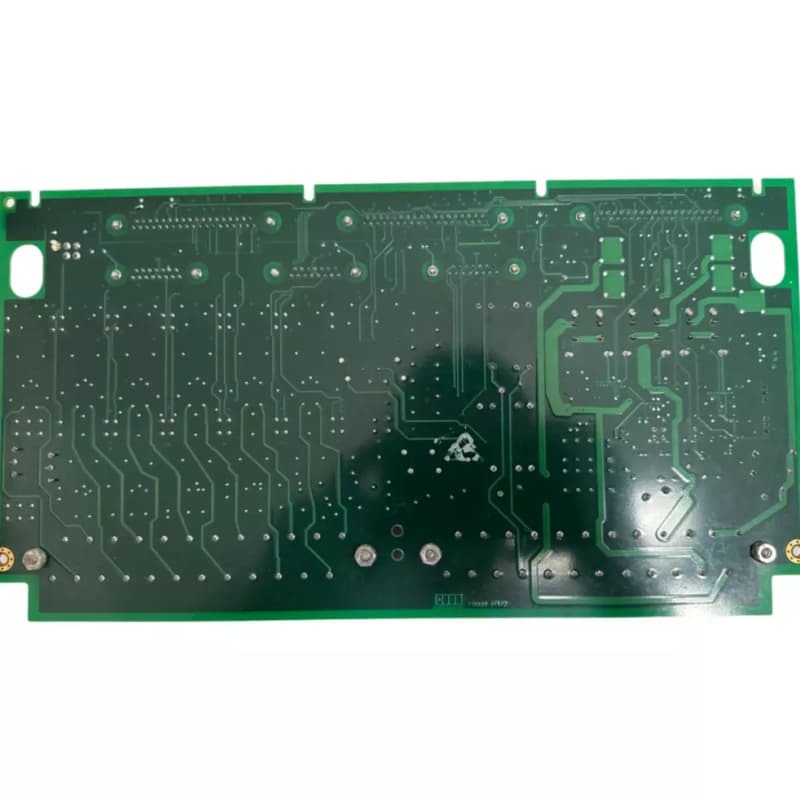

GE IS200TTURH1BCC Turbine Terminatiebord voor Mark VI

De GE IS200TTURH1BCC is een primaire beschermingsingangsboard in de Mark VI, cruciaal voor de besturing van gas-, stoom- en windturbines. Als turbine terminal board interfaceert het met de turbine I/O-processor en beheert het belangrijke in-/uitgangen, heeft het 12 passieve pulssnelheidapparaten, generator/bus voltagesignalen van potentiaaltransformatoren, 125V DC-uitgang voor de hoofdbrekercilinder en asvoltage/stroomsensor-ingangen.

Het beschikt over relais K25, K25P en K25A—alle moeten sluiten om 125V DC aan de hoofdbreker te leveren. Connectoren omvatten JR5 (snelheidssignalen naar VTUR), JR1 en extra connectoren voor TMR-systemen. Installatie omvat bedrading naar klemmenblokken TB1/TB2 en het gebruik van jumpers JP1/JP2 om te schakelen tussen Simplex- en TMR-configuraties. TB3 ondersteunt optionele TTL-aansluitingen op actieve snelheidsopnemers.

Kenmerken:
Multifunctionele I/O: Behandelt snelheidsmeting, spanningsbewaking, brekerbesturing en as-signaalverwerking, essentieel voor turbine-werking.

Redundantieondersteuning: Configureerbaar via jumpers voor Simplex- of TMR-systemen, waarbij TMR zes connectoren gebruikt voor fouttolerantie.

Kritische relais: Relais K25, K25P, K25A maken de werking van de hoofdbreker mogelijk, waardoor een veilige stroomverdeling wordt gewaarborgd.

Flexibele connectiviteit: Omvat D-shell connectoren, klemmenblokken en TB3 voor TTL, aanpassing aan diverse sensor/apparaat ingangen.

Mark VI Compatibiliteit: Integreert met Mark VI/VIe-systemen, ondersteunt gas-, stoom- en windturbines—een upgrade ten opzichte van de beperkte toepassingen van Mark V.
