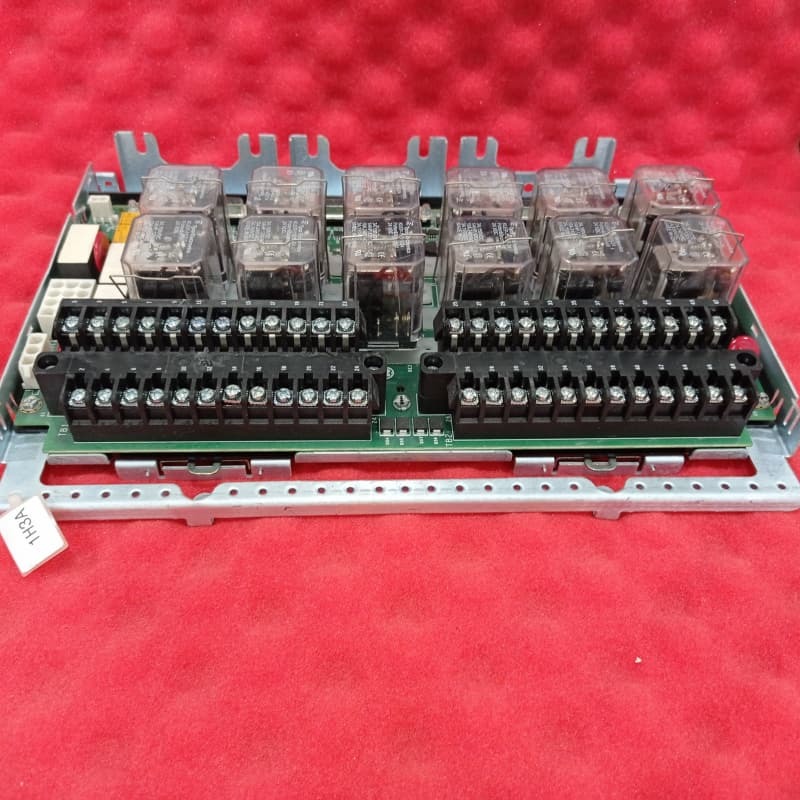

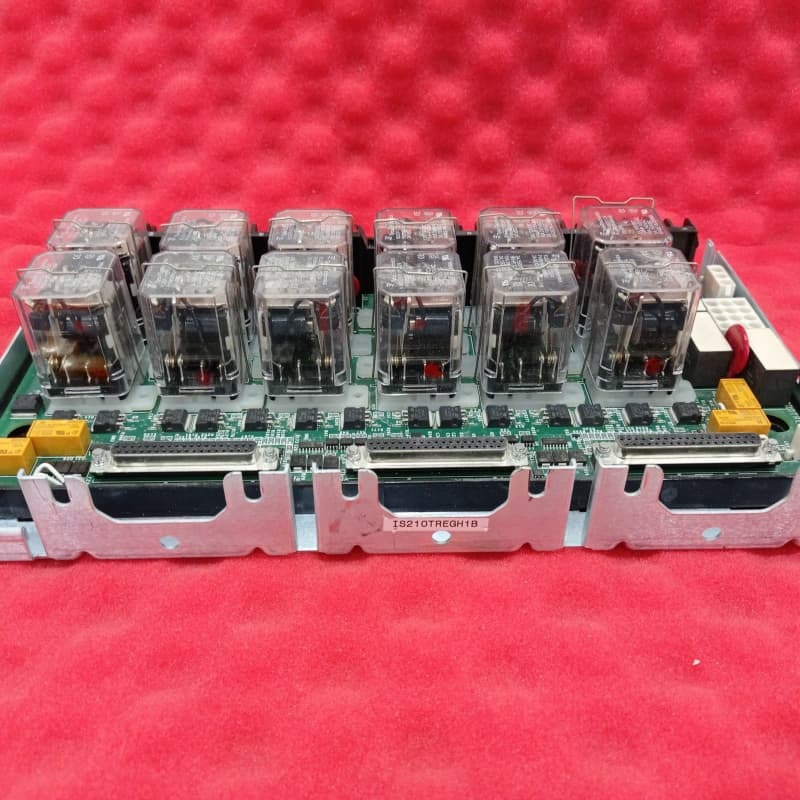

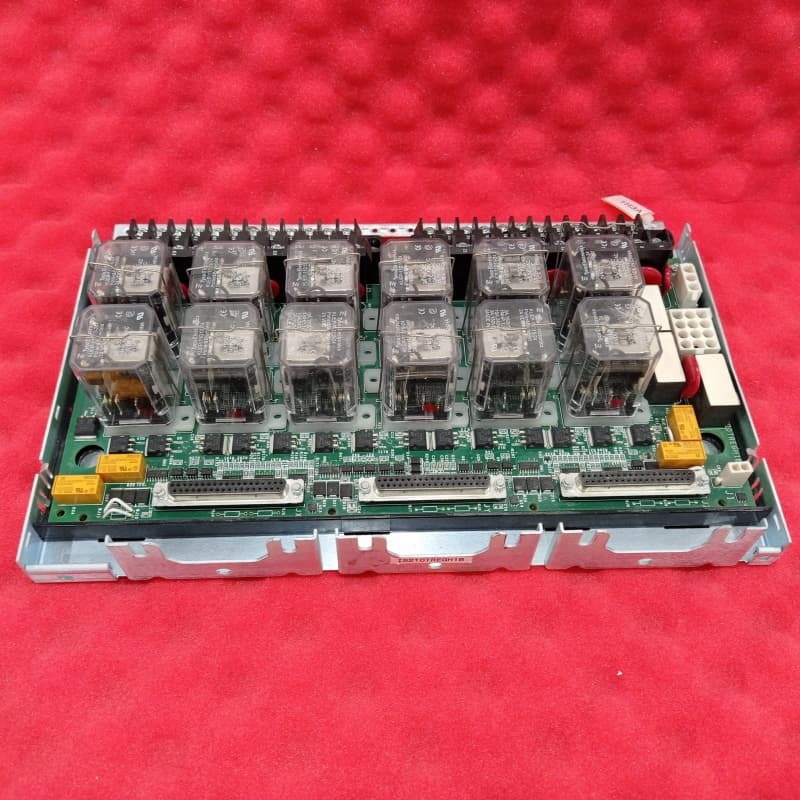

GE IS210TREGH1B Turbine Emergency Trip Terminal Board Mark VI

GE IS210TREGH1B Turbine Nooduitschakelings-aansluitbord

Productdetails:

De GE IS210TREGH1B is een nooduitschakelings-aansluitbord in de VI-serie, cruciaal voor de turbineveiligheid. Het voedt maximaal drie nooduitschakelingssolenoïden, werkt samen met het TRPG-bord en wordt bestuurd door I/O-packs of het IS215VPRO-bord. Ontworpen voor 125V DC, beschikt het over 12 relais (9 in drie stemgroepen) om solenoïden te besturen, wat zorgt voor betrouwbare nooduitschakelingen.

Het maakt verbinding via JX1, JY1, JZ1 (redundante voeding) en J2 voedingskabel, met J1 die verbinding maakt met het TSVO-bord voor servoklemming in simplex-systemen. Continue diagnostiek bewaakt relais, solenoïde spanningen en drivers, en activeert waarschuwingen en veiligheidsprotocollen als er storingen optreden. Solenoïdetests verifiëren de functionaliteit, wat de operationele betrouwbaarheid verbetert.

Kenmerken:
Nooduitschakelingsbesturing: Voedt 3 solenoïden via 9 stemrelais, wat zorgt voor redundante, betrouwbare uitschakelactivering bij overtoeren of noodgevallen.

Voedingsredundantie: Door diode gecombineerde voeding van JX1/JY1/JZ1 beveiligt statuscircuits en economizer relais, met gescheiden uitschakelrelaisvoeding.

Naadloze integratie: Werkt met TRPG en I/O-packs, ondersteunt simplex-systemen met TSVO servoklemverbindingen.

Uitgebreide diagnostiek: Bewaakt relais, solenoïde spanningen, drivers en voedingsbronnen, registreert storingen en activeert veiligheidsprotocollen.

Testmogelijkheden: Maakt online/offline solenoïdetests handmatige activering, overtoeren simulaties met feedbackbevestiging voor validatie mogelijk.
