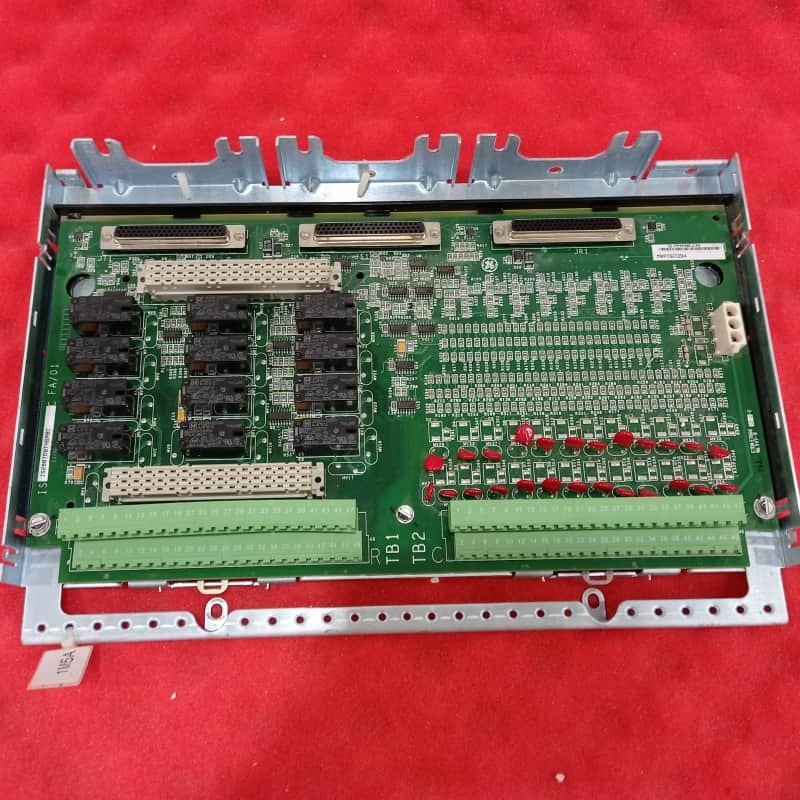

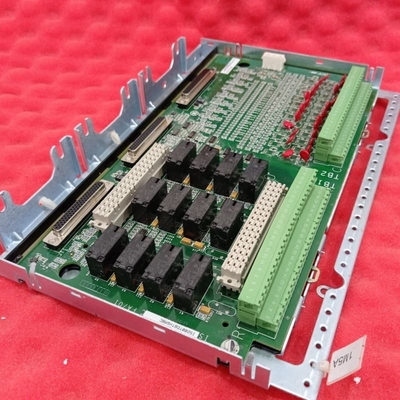

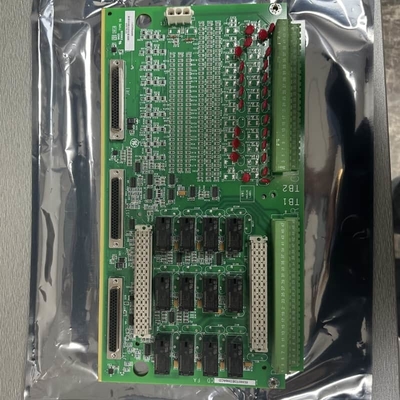

GE IS230TDBTH6A Discrete Input Output Terminal Board voor turbinesturing

De GEIS230TDBTH6A(IS200TDBTH6ABC)is een krachtig Discrete Input/Output Terminal Board in de Mark VI-serie, ontworpen voor TMR-systemen met DIN-rail of platte montage.Het accepteert 24 geïsoleerde contactinvoeringen (nominale 125 V gelijkstroom) en beschikt over 12 Form-C relais, uitbreidbaar via een optionele WROBH1-plaat. Uitgerust met 49 metaaloxidevaristors (MOV's) en invoerfilters, onderdrukt het stroomoverlappen en hoogfrequente geluid,het waarborgen van de signaalintegrititeit in harde industriële omgevingen.

Het is compatibel met Mark VI-systemen en verbindt zich met drie PDIO-I/O-pakketten via D-type-connectoren.De installatie omvat het monteren op een plaatdrager met 12-24 AWG bedrading op twee 48-terminal blokken (TB1 voor relais)Het ontbreekt aan hardware jumpers, terwijl de WROBH1-optie 6 jumpers gebruikt om de relaisvermogen te regelen.

Belangrijkste kenmerken
Input/outputcapaciteit:24 geïsoleerde contactinvoerpunten (125 V gelijkstroom) en 12 Form-C relais, met optionele uitbreiding via WROBH1.

Robuuste bescherming:49 MOV's en invoerfilters beschermen tegen overspanningen en lawaai, wat van cruciaal belang is voor de industriële betrouwbaarheid.

TMR-compatibiliteit:Integreert met drie PDIO-pakketten voor Ethernet-gebaseerde communicatie met TMR-controllers, waardoor redundantie wordt gewaarborgd.

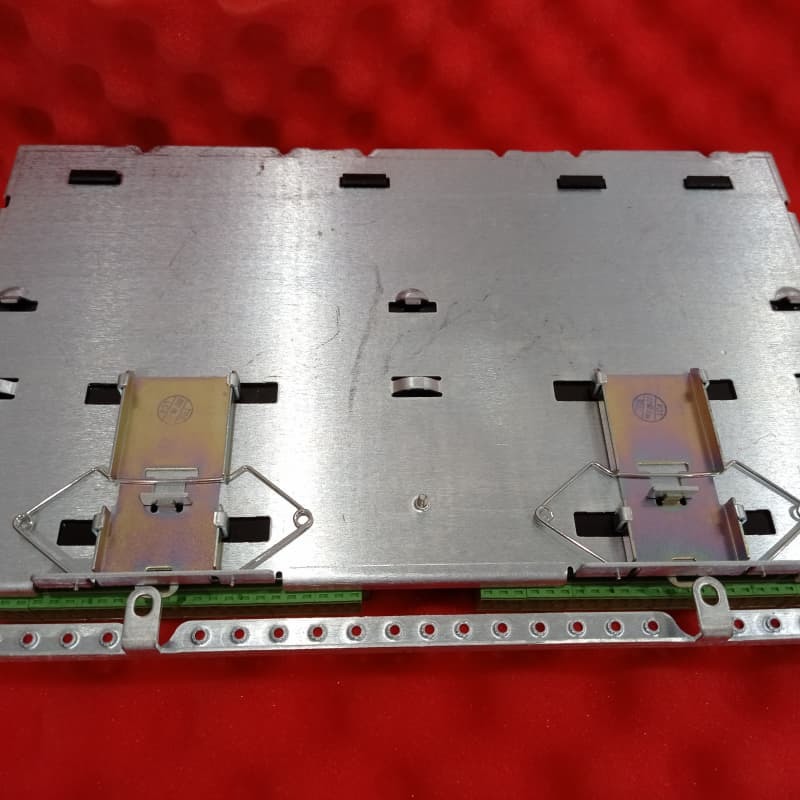

Flexibel bevestigen:DIN-spoor of kast montagebaar via een plaatdrager, met aansluitbare eindblokken in Euro-stijl (TB1/TB2) voor georganiseerde bedrading.

Vergemakkelijkt ontwerp:Geen hardwarespringer; optioneel WROBH1-bord gebruikt 6 springer om relaisvermogen in te schakelen/uit te schakelen, aangepast aan de behoeften van droog contact.

Diagnose:Monitoren geven contactgegevens en veiligheidsstatus door aan WROBH, waardoor feedback wordt gegeven aan PDIO-pakketten voor efficiënte probleemoplossing.
