GE IS200RCSBG1BAA RC Snubber Card 100 mm Netbreedte

De GE IS200RCSBG1BAA is een 620 Frame RC Snubberkaart ontworpen om diodes en Silicon-Controlled Rectifiers (SCR's) te beschermen tegen overspanningsschade. Als een cruciaal onderdeel in vermogenselektronica systemen, zorgt het voor een stabiele werking door essentiële snubber circuits te leveren, met één kaart vereist per brugconfiguratie.

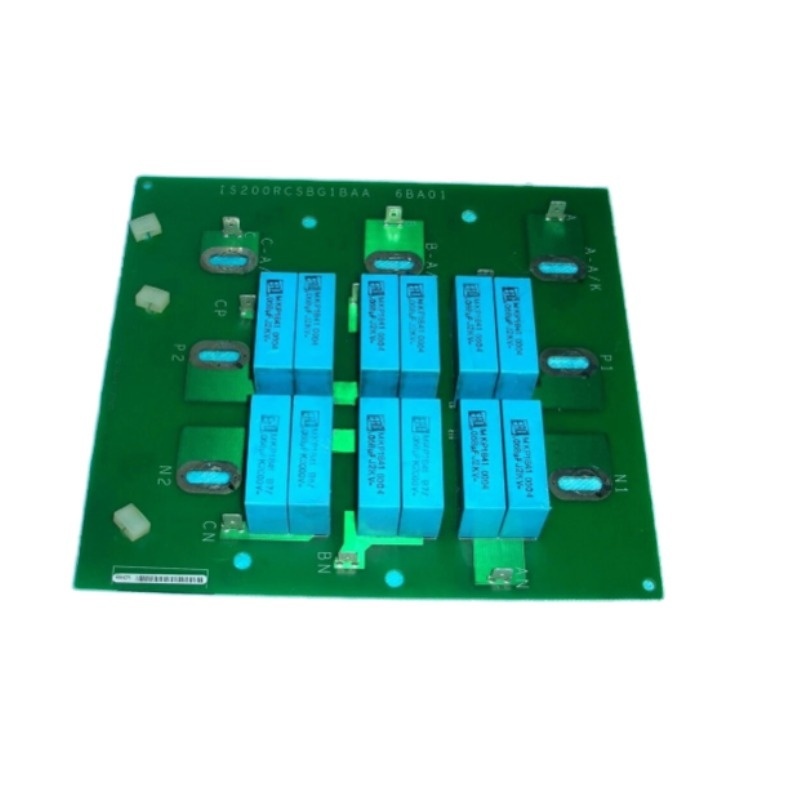

Met twaalf oppervlakgemonteerde condensatoren gerangschikt in zes paren, biedt elke condensator een capaciteitsbereik van 0,095–0,150 µF en een klemstroom van 8,5 Apk. Deze configuratie maakt precieze controle van spanningspieken en transiënte stromen mogelijk. Elk condensatorpaar is uitgelijnd met een speciale insteekconnector, wat de installatie en het onderhoud vereenvoudigt. De kaart bevat ook zeven geleidende ringvormige terminalaansluitingen met de labels N1, N2, P1, P2, A-A/K, B-A/K en C-A/K, die veilige elektrische verbindingen faciliteren.

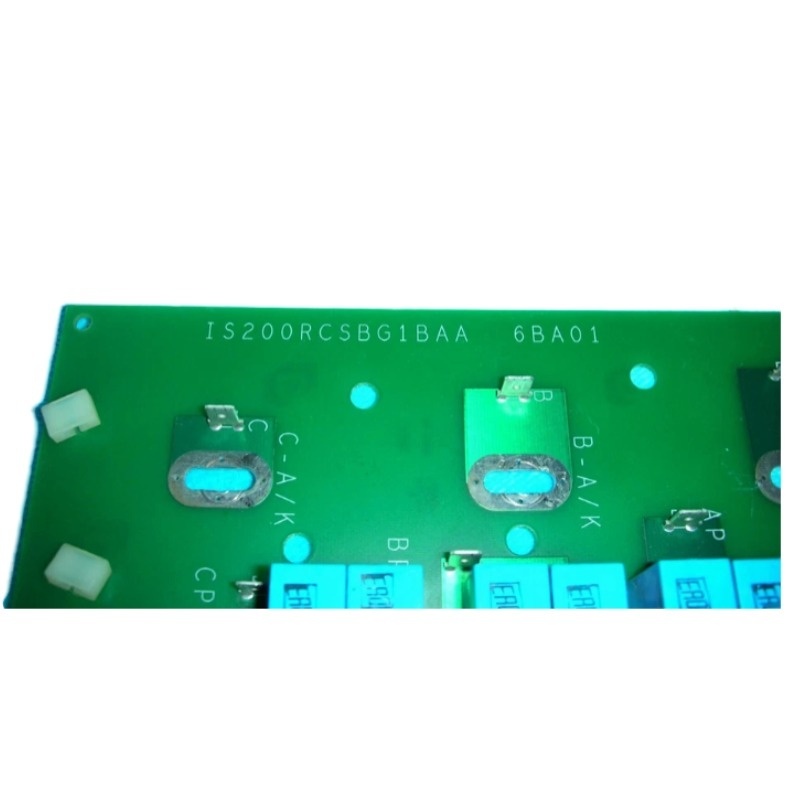

Gemarkeerd met het General Electric-logo en productcodes zoals 6BA01, heeft de kaart fabrieksgeboorde gaten in twee hoeken voor eenvoudige montage. Voor uitgebreide details over de functie, toepassingsvereisten, voorzorgsmaatregelen bij het hanteren en vervangingsprocedures, dienen gebruikers de officiële documentatie van GE te raadplegen om een veilige en effectieve werking te garanderen.
